電磁比例弁用デジタルアンプ
流量制御弁、圧力制御弁、方向流量制御弁など電磁比例弁用のアンプです。
従来のアナログアンプでは、Null、Gainの調整に苦労していましたが、VACシリーズは、ソレノイド電流をパソコンや専用の小型タッチパネルを使用して、簡単にデジタル設定することが可能です。デジタル設定することで、出力を再現することが可能です。
VAC-V：電圧入力型
VAC-S：接点入力型

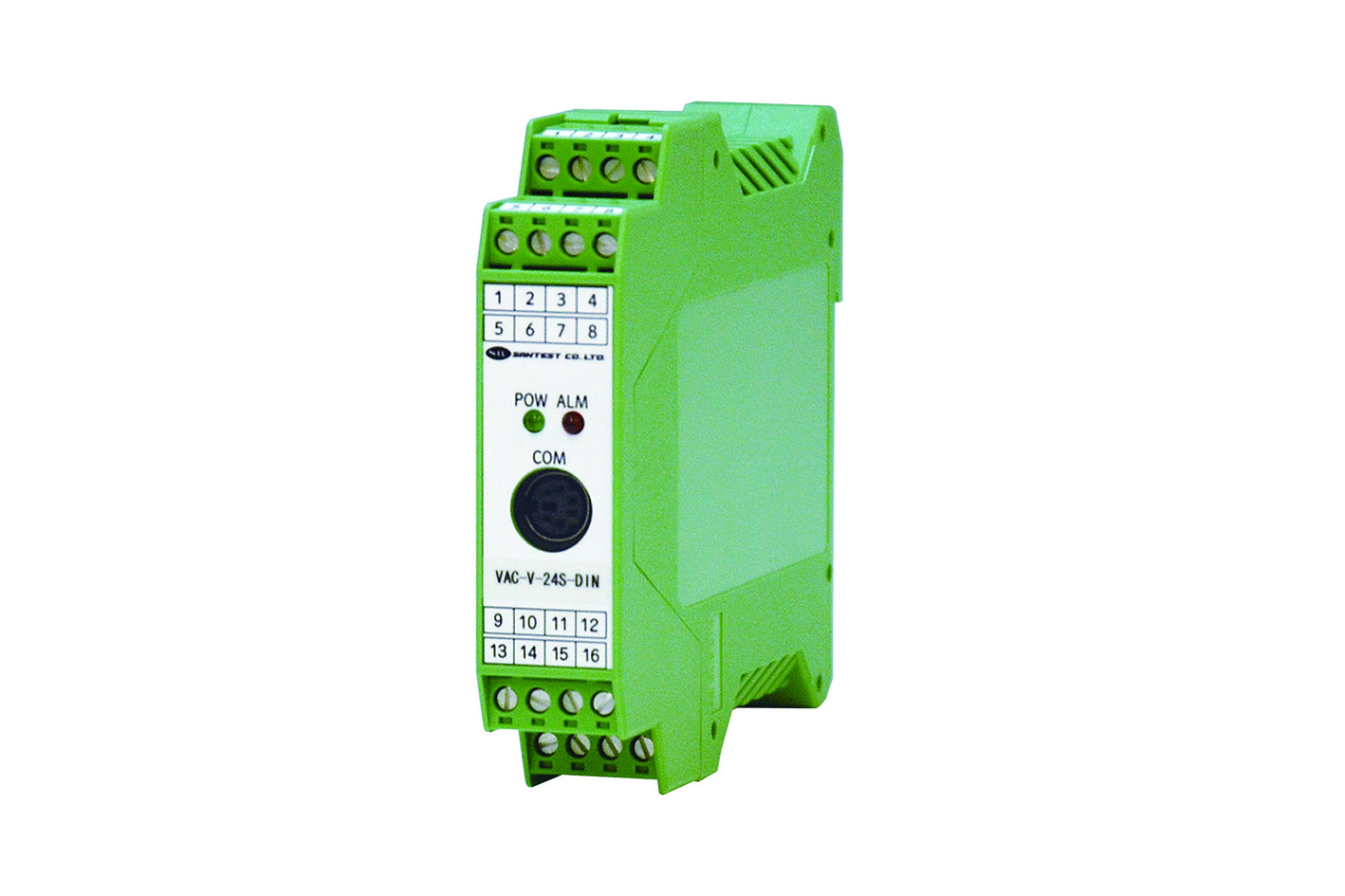

VAC-V-DIN：電圧入力型、コンパクトDINレール取付
VAC-S-DIN：接点入力型、コンパクトDINレール取付
ソレノイドの抵抗によって、VACの供給電源を24VDCまたは48VDCをご用意して頂きます。
（目安）
コイル抵抗：20Ω以下：供給電源24VDC
コイル抵抗：20Ω以上：供給電源48VDC
製品一覧
| 製品名 | 入力方式 | 入力信号 | 出力 | 電源電圧 | 消費電流 | 使用温度範囲 | - | - |
|---|---|---|---|---|---|---|---|---|
|
接点入力 | 接点DC24V 10点 |
0～1800mA （DC24V供給時） 0～1000mA （DC48V供給時） |
DC24V または DC48V |
2.2A （DC24V供給時） 1.2A （DC48V供給時） |
0℃～50℃ | コンパクト DINレール取付 |
- |
|
電圧入力 | -10V～+10V | 0～1800mA （DC24V供給時） 0～1000mA （DC48V供給時） |
DC24V または DC48V |
2.2A （DC24V供給時） 1.2A （DC48V供給時） |
0℃～50℃ | - | - |
|
接点入力 | 接点DC24V 10点 |
0～1800mA （DC24V供給時） 0～1000mA （DC48V供給時） |
DC24V または DC48V |
2.2A （DC24V供給時） 1.2A （DC48V供給時） |
0℃～50℃ | - | - |
|
電圧入力 | -10V～+10V | 0～1800mA （DC24V供給時） 0～1000mA （DC48V供給時） |
DC24V または DC48V |
2.2A （DC24V供給時） 1.2A （DC48V供給時） |
0℃～50℃ | - | - |
