VAC-S-DIN電磁比例弁用デジタルアンプ

電磁比例弁用デジタルアンプ

VAC-S-DIN

VAC-S-DIN写真

VACシリーズのコンパクトDINレール取付タイプ。

方向流量制御弁、流量制御弁、圧力制御弁など

 電磁比例弁のNULL、GAIN、出力値などの調整に苦労していませんか?

 ・精密ドライバーでの調整に苦労!
 ・出力電流の最大値、最小値の設定にテスターが必要!
 ・NULLを調整すると最大値が変化してしまう!
 ・アンプ交換時に、トリマの再調整が面倒!
 ・同じ仕様のアンプが複数台ある時も、個別に調整が必要!


<VACシリーズの特長>
 ①入力接点毎に出力電流値、立ち上がり/立ち下がり時間をデジタル設定
  接点ON/OFF時の出力電流、立ち上がり/立ち下がり時間を設定。出力電流は1mA刻みで設定可能。
 ②パラメータの簡単設定
  RS-232C通信でパソコンもしくは専用パッチパネルで設定。
  パソコンで設定する場合は、パラメータの保存、コピーも容易。
 ③各種モニタ機能
  I/Oの入出力状態、コイル出力電流値をパソコンもしくは専用タッチパネルでモニタ可能。
 ④ツーピースコネクタを採用
  結線したままで簡単にコネクタ脱着できる。I/Oチェックの際にソレノイド電流を流したくない場合に有効です。
 ⑤非常停止
  非常停止信号入力をご用意しています。
 ⑥ノイズフィルタ
  接点入力にデジタルフィルタを実装。ノイズ等の誤動作を防ぐ。
 ⑦LEDとREADY信号
  本体前面に電源LED、警報LEDを搭載。異常状態を現場で判定することが可能。
 ⑧DC供給電源
  電源電圧の変動に影響を受けません。
 ⑨比例弁の駆動台数
  1台で両ソレノイド(方向流量制御弁)に対応可能。
  但し、2ch出力は同時には出力されませんので、VAC:1台で比例弁:2台は駆動できません。

<ダウンロードファイル>

 ・カタログ(日本語):2022年11月29日 Ver.6

 ・取説(日本語):2022年10月12日 第1.3.5版

 ・カタログ(英語):2020年4月27日 Ver.5

 ・取説(英語):2022年10月12日 Ver.1.3.2

 ・CADデータ:VAC-DIN_cad.dxf

 ・設定ソフトウェア:VAC_Terminal (ダウンロードはこちらから)

こんな方にオススメです

  • 電磁比例弁のNULL,GAIN等の調整に苦労されている方
  • 精密ドライバーでの調整に苦労されている方
  • 別々の油圧メーカーのアンプを使用し、予備品管理に苦労されている方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

パソコンや専用タッチパネルを利用したデジタル設定

最小値/最大値をデジタル設定できます。
従来のようにテスタで出力電流値を確認しながら、調整トリマを回す必要はございません。

各種モニタ機能の搭載

I/Oの入出力状態、コイル出力電流値をパソコンもしくは専用タッチパネルでモニタ可能です。

性能

仕様

入力方式 接点入力 入力信号 接点DC24V(±10%)、10点(各点8mA)
出力 0~1800mA(1mA単位)(DC24V型)
0~1000mA(1mA単位)(DC48V型)
電源電圧 DC24V(±10%) または DC48V(±10%)
消費電流 2.2A(DC24V型)
1.2A(DC48V型)
使用温度範囲 0℃~50℃
保存温度範囲 -25℃~75℃ 重量 300g以下
外形寸法 22.5(W) x 99(D) x 114(H) (突起部含まず)

型式

①入力タイプ
 V:電圧入力
  (もしくは トリマポテンショ)
 I:電流入力
 S:接点入力


②供給電源
 24S:DC24V
 48S:DC48V
 12S:DC12V


③コントローラ形状
 BOX:板金タイプ
 DIN:DINレールタイプ


 <電源電圧の目安>
  ・コイル抵抗20Ω以下:DC24V供給型
  ・コイル抵抗20~35Ω:DC48V供給型
   不明な場合は、弊社までお問い合わせ下さい。

 <別途必要(設定用ケーブル)>
  ・RS232Cケーブル(VAC側)
  ・RS232C-USB変換ケーブル(PC側)

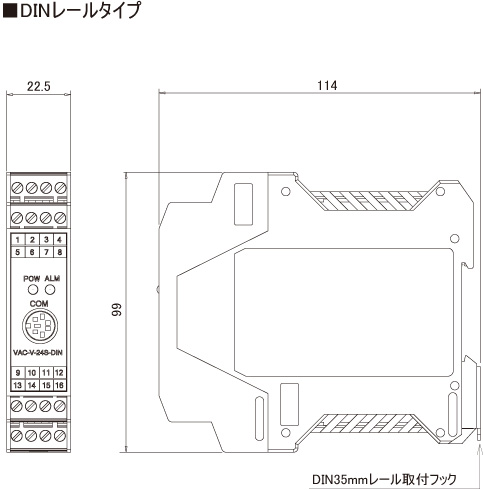

外形寸法図

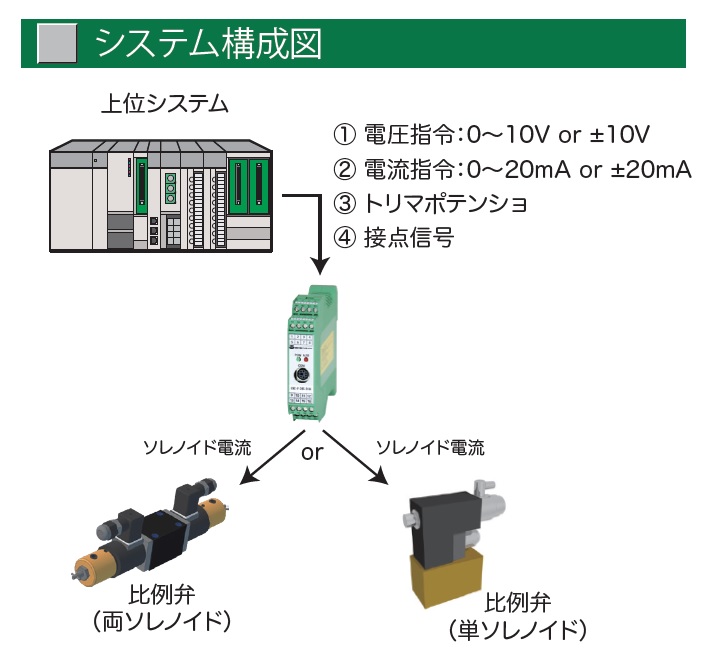

VAC-DIN外形寸法図   システム構成
拡大する 拡大する

電磁比例弁用デジタルアンプ

製品名 駆動
ソレノイド
軸数
入力信号 出力 電源電圧 簡易フィードバック
制御機能
使用温度範囲 形状 産業用ネットワーク
対応
VAC-S-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
接点DC24V
最大 10点
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC(バック) シリーズ.

サンテスト

カタログPDF

- - - - - - - -
VAC-PI-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
電圧入力:
0〜10V
電流入力:
0〜20mA
接点入力:
両極性フォトカプ
0〜1800mA
(DC12V,24V)
0〜1000mA
(DC48V)
<3電源対応>
DC12V
DC24V
DC48V
O 0℃〜50℃ コンパクト
DINレール取付
-
VAC-2C-DIN

サンテスト

カタログPDF

単ソレノイド
2軸
電圧入力:
0〜10V
電流入力:
0〜20mA
接点入力:
両極性フォトカプラ
0〜900mA
(DC12V,24V)
0〜700mA
(DC48V)
<3電源対応>
DC12V
DC24V
DC48V
X 0℃〜50℃ コンパクト
DINレール取付
-
VAC-V-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電圧入力
0~10V
or
±10V
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-I-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電流入力
0~20mA
or
±20mA
0~1800mA
(DC24V型)
0~1000mA
(DC48V型)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-V

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電圧入力
0~10V
or
±10V
0~1800mA
(DC12,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
VAC-I

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電流入力
0~20mA
or
±20mA
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
VAC-S

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
接点DC24V
最大 10点
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
IRDS-VA(VACカテゴリ)

単ソレノイド
1軸
or
両ソレノイド
1軸
上位PLCから 0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃〜50℃ コンパクト
DINレール取付
IRDMモジュール
を通して
CC-Link
EtherNet/IP
PROFIBUS
その他
