CS-50A
電子式スイッチCS-50AはポジションコーダSTD-F6Aと組み合わせ最大24点のON／OFF信号を出力する変換器です。全面には0～360の表示部が付いております。
■機械式カムスイッチのようなカム調節が不要。
■スイッチ出力の角度設定及び変更は前面パネルのUP／DOWNスイッチで可能。
■計19パターンのプログラムの設定が可能。
■運転中のスイッチ設定値の確認が可能。またゼロリセット機能があります。
■オプションで現在出力（BCDコード）が可能（外部表示用）
■保護機能により誤操作を防止。
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| スイッチ出力点数 | 24点 | 最小設定単位 | 1° | |
|---|---|---|---|---|
| プログラム数 | 19パターン | 許容速度 | 400rpm | |
| 出力形式 | オープンコレクタ | 現在値出力 （オプション） |
BCD（オープンコレクタ） | |
| 供給電源 | 24VDC（21.6～30V） | 使用温度範囲 | 0～55℃ | |
| 保存温度範囲 | -20～70℃ |

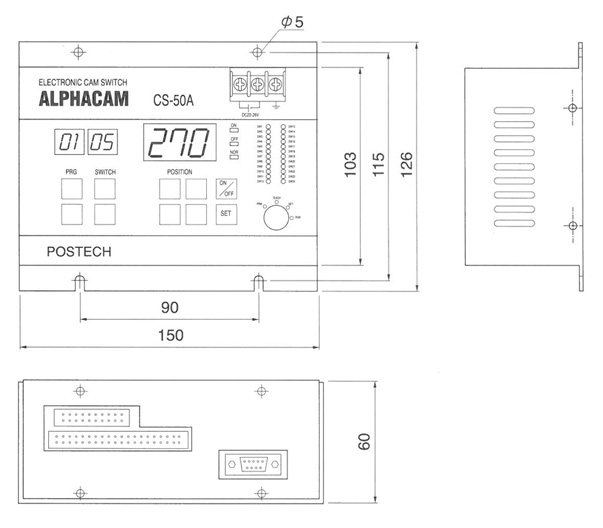

外形寸法図
|
||||||
|
|
コントローラ/付属品/オプション
| 製品名 | - | - | - | - | - | - | - | - |
|---|---|---|---|---|---|---|---|---|
|
- | - | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
回転レゾルバアンプ
| 製品名 | - | - | - | - | - | - | - | - |
|---|---|---|---|---|---|---|---|---|
|
- | - | - | - | - | - | - | - |
|
スレーブ | VRレゾルバ変換器 | S：1回転型VRレゾルバ変換器（1軸,2軸） 多回転型VRレゾルバ変換器（1軸,2軸） |
4 | 16 | 16 | - | - |
|
5桁 赤色LED -9999～99999 |
14mm | ±0.1%FS±1digit | 4～20mA | 約1/22000 | 約20ms | リレーc接点×2 DC30V 2A |
DC24V±10% |
|
アブソリュート方式 | S:1回転ポスコーダSTD M:多回転ポスコーダMTD |
S:8192分割/1回転 M:回転数(8～1280)含めて17bit |
1ms | - | - | - | - |
|
- | - | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
|
7桁 -9999 999～9999 999 |
- | - | (1)A/B相パルス,ラインドライバ（カウンタ周波数500kHz） (2)A/B相パルス,PushPull (3)SSI |
- | - | なし（標準） あり（オプション） |
DC24V±10% |
