MTD-F6AHレゾルバ
レゾルバ
MTD-F6AH
保護規格のタイプは1回転型と同様、3種類を用意しております。
回転数は8、16、32、64、128、160、256、320、512の9種類から指定可能です。
いずれも変換器のMC-15B／15Gと組み合わせて使用し、全域にわたってアブソリュードのパラレル位置信号を出力します。
（全域で16bit、バイナリまたはグレイ）
- 耐環境性に優れた回転センサをお探しの方
- 多回転型アブソリュートエンコーダをお探しの方
- レゾルバ方式のエンコーダをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 直線性 | 1°Max（全域） | 分解能 | 65536 （MC-15変換器と接続時） |
|
|---|---|---|---|---|
| 起動トルク | 5N・cm | 軸許容荷重 | ラジアル 98N／スラスト49N | |
| 許容回転数 | 3600rpm | 軸受寿命 | 5.5×104時間 | |
| 使用温度範囲 | -20℃～80℃ | 保存温度範囲 | -30℃～90℃ | |
| 耐振 | 10G | 耐衝撃 | 300G | |
| ケーブル長 | 2m（標準） | ケース材質 | S45C | |
| 保護構造 | IP65 | 回転数 | 8, 16, 32, 64, 128, 160, 256, 320, 512 |

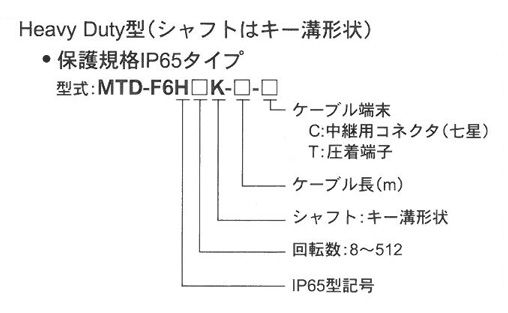

型式

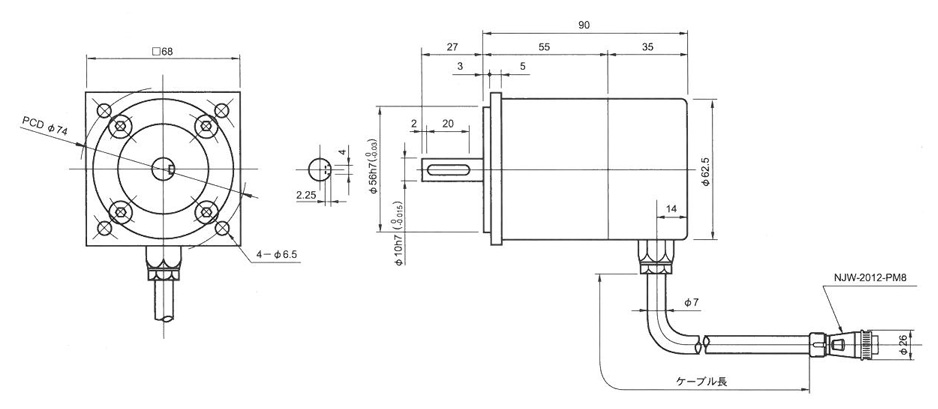

外形寸法図
|
||||||
|
|
レゾルバ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 許容回転数 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| 組合せコントローラによる （アブソリュート方式） |
最大512回転 | 1° | 全域で65536分割 | - | -20～80℃ | 10G / 300G | IP65 | |
| 4-20mA 0-10V ±10V 別置きアンプでデジタル出力 |
1回転 30回転 60回転 120回転 240回転 |
±0.5° | 1回転：8192 30回転：2048 60回転：1024 120回転：512 240回転：256 |
3600rpm | -20～+80℃ | 10G/500G | IP52 オプションIP65 |
|
| 組合せコントローラによる （アブソリュート方式） |
360° | 1° | 8192 / 1回転 | 4000rpm | -20～120℃ | 20G / 500G | IP67 | |
| 組合せコントローラによる （アブソリュート方式） |
最大512回転 | 1° | 全域で65536分割 | - | -20～120℃ | 20G / 500G | IP67 | |
| 組合せコントローラによる （アブソリュート方式） |
最大512回転 | 1° | 全域で65536分割 | - | -20～60℃ | 10G / 300G | IP52 | |
| 組合せコントローラによる （アブソリュート方式） |
360° | 1° | 8192 / 1回転 | - | -20～60℃ | 10G / 500G | IP54 |
