仏Sensorex社
SX41100
傾斜角センサー（インクリノメータ）
SENSOREXインクリノメータはMIL/NATO/RAQ認定工場の品質をもとに製造された高精度な傾斜角計測センサーです。
DC作動閉ループ制御（力平衡サーボシステム）により、高精度に加工されたねじり継手にサポートされる振子の位置をフォトセンサーが検出することによって、重力加速度方向を基準にした傾斜角を高分解能で知ることができます。
SENSOREXインクリノメータは一般的な片電源(12VDC)で動作し、傾斜角の正弦に比例した直流電圧信号を得ることができます。
またオプションとしてSIN-1コンバータをインクリノメータ内に収納し高精度な傾斜角比例信号を得ることも可能です。
【特徴】
■高分解能
■高精度（直線性0.05%以下FS）
■広い使用温度範囲
■片電源作動・低出力インピーダンス
■フォトセンサーによる高信頼性・高安定性
■SIN-1コンバーター内蔵（オプション）による傾斜角出力。
仕様
| レンジ | ±5.75°／±14.5°／±30°／±45°／±90° |
|---|---|
| 電源 | 9～18VDC (定格 12VDC) 30mA 以下 |
| 出力電圧 | ±5VDC(10mA)、出力インピーダンス 1Ω 以下 |
| 分解能 | 0.02%FS |
| ノイズ電圧 | 2mVrms 以下 |
| 繰返精度 | 0.001%FS 以下 |
| ゼロオフセット | 0.3% 以下 |
| ケースアライメント | ±0.5°以下 |
| クロスカップリング | 0.005 g/g |
| 直線性 | 0.05%FS 以下 |
| 周波数応答 | 3～20Hz(-3dB) レンジにより異なる |
| ナルドリフト | 0.01%FS/℃ |
| スケールファクター温度特性 | 0.01% Reading/℃ |
| 動作温度 | -20℃～+70℃ |
| 保存温度 | -40℃～+80℃ |
| 衝撃 | 200g/6ms |
| 振動 | 5g pp |
| 保護規格 | IP50 |
■電源誤配信保護回路付です。

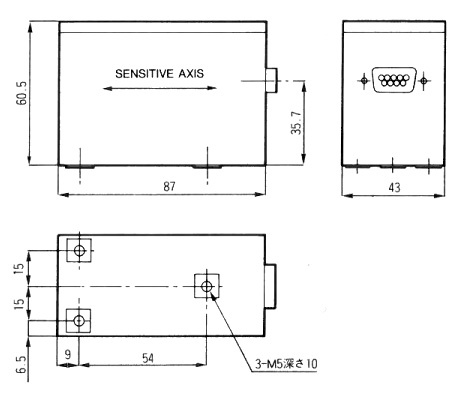

外形寸法図
 | ||||||
|
