独TR Electronic社

LE200 Series
測定範囲：125m、170m
LE200 Series写真
レーザー式距離計LEシリーズは非接触式で長距離を測定できる光学式センサーです。
システムは可視赤色のレーザー光源、受光素子、演算・インターフェイス用電子回路から成るセンサー本体と反射板から構成されます。
センサーは変調されたレーザービームを発し、レーザービームは測定対象に取り付けられた反射板で反射します。送受信したレーザービームの位相差から、測定対象までの絶対距離が算出されます。

■センサーの位置検出機構には機械的な接触部がないためスリップや摩擦がなく、装置への取り付けも容易です。
■測定レンジや0.2～125ｍ、0.2～170ｍの2種類を用意しております。
■長さ200ｍのレールと台車による検査設備を使用し、一品ごとにレンジ全域の出力をリニアライズしているため、非常に高い精度と信頼性を有します。また、反射板最大移動速度10ｍ/秒の高速応答性を有し、閉ループ位置決め制御アプリケーションにも適用いたします。
■センサーからの出力はSSIであり、変換器（PU-10）との組み合わせによりパラレル出力への変換が可能です。

仕様

レンジ0.2-125mまたは0.2-170m
分解能1mm
再現性±2mm
直線性±3mm(12mまで)、±5mm(12m超)
供給電源DC24V(±5%)
消費電力6W
レーザー可視／赤色クラスII(IEC825)
寿命約50，000時間
出力更新1msec
反射板最大速度10ｍ/秒
ウォームアップ時間5分
重量約4kg
使用温度範囲0～+50℃
保存温度範囲-20～+75℃
結露不可
保護規格IP65
耐衝撃30G(11msec)
耐振動5G(50～2000Hz)
コネクタ方向後部(axial)、上部(radial)
反射板貼り付け方向性：有／使用温度範囲0～+65℃

■反射板はレンジにより異なります。サイズは125ｍ用が200×200ｍｍ（標準）と749×914ｍｍの2種類あり、取付方法は機器のフラット面への貼り付け（シール）です。170ｍ用は480×554ｍｍの1種類です。（アルミ板）（客先で任意の位置に穴加工）
■アラーム機能が付属しております。戻りのビームが適切にセンサーに到達しているかどうかを監視します。また、反射板が0.2ｍ未満に近づいた場合にもこの機能が動作します。
■ビーム方向を変える反射ミラーをオプションで用意しております。
■低温（-30℃まで）用としてヒーティングデバイスを内蔵させた特殊品の製作が可能です。

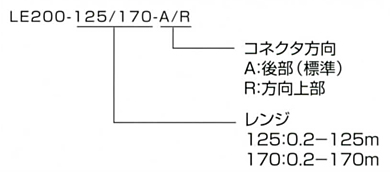

型式

外形寸法図

LE200-※※-A LE200-※※-R LE200-A/R共通 PU-10
拡大する 拡大する拡大する拡大する
