独TR Electronic社

IEV58
インクリメンタル、最大8192パルス/回転
IEV58写真
光学式のロータリエンコーダ。インクメンタルタイプ。
分解能は設定可能（1～8192パルス/回転）。弊社出荷時に設定します。
IOV58シリーズの高分解能タイプ（最大36000パルス/回転）もご用意しています。
IEV58-IPP-24S : Art No. IEV58-00067
IOV58-IPP-24S : Art No. IOV58-00001

仕様

分解能1～8192/回転
出力信号A/B/Z相　Push-Pull
供給電源11～28VDC（65mA　負荷なし時）
機械的許容回転数Max.12000rpm
精度±20%P （P=360°/分解能）
起動トルク（20℃）2 N・cm
許容軸受荷重10 N（アキシャル）、20 N（ラジアル）
軸受寿命3.9 x 1010 回転（60℃以下、6000rpm以下時）
軸慣性モーメント2.5 x 10-6 kgm2
使用温度範囲0～+60℃（オプション：-20～+70℃）
相対湿度98%以下、結露不可
耐振動10G（50-2000Hz）
耐衝撃100G（11msec）
重量約0.5kg
保護規格IP65
その他応答周波数：150kHz
オプションラインドライバ出力（応答周波数：300kHz）

型式

①ボディ外径：Φ58
②分解能：パルス数/1回転
③IPP：インクリメンタル　Push-Pull（標準）
　 ILD：インクリメンタル　ラインドライバ（オプション）
④RCN：コネクタ型（円周方向）
⑤供給電源
　24S：24VDC供給（標準）
　5S ：5VDC供給（オプション、ラインドライバ出力のみ）

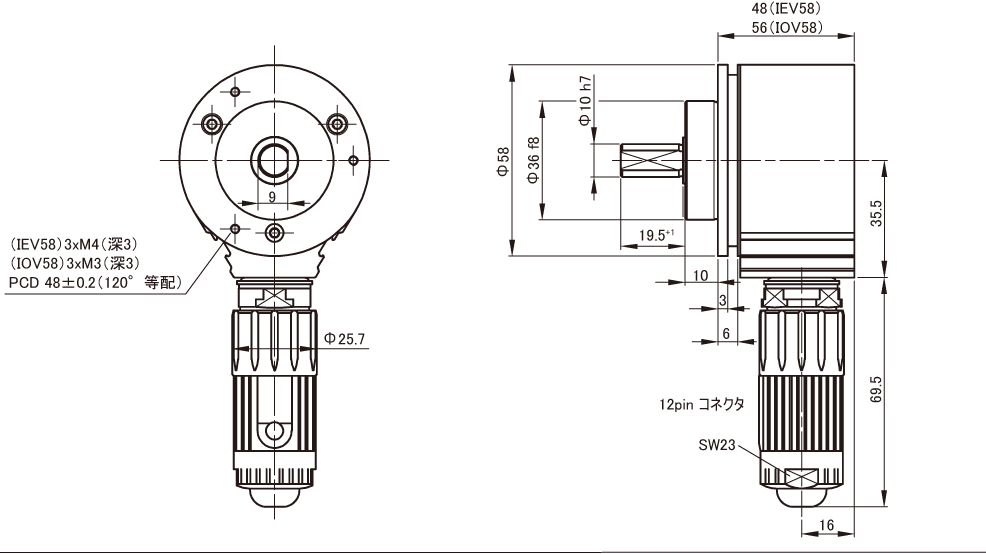

外形寸法図
