信頼性の高いHalf-Bridge方式を採用した差動トランスで、コイル及びエレクトロニクスはエポキシモールドされた完全密閉型で耐環境性に優れ、全面磁気シールドがされています。
線形性は出荷に際し、一品ごとに検定されDC型については、アブソリュート・リニアリティ評価方式及びAC型については、最小二乗法に依って、その線形性が規定された高精度のものです。(0.5%及び0.25%)
他の諸特性については、DC型においてリップル0.025%FS及び0.05%FS、温度ドリフト0.01%FS/℃と格段に優れており、AEGテレフンケン、ダイムラーベンツ、デュポン、マンネスマン、マックスプランク研究所、シーメンス、フォルクスワーゲン、BBCなどヨーロッパを代表する企業で実証済みです。
DC型差動トランス及び電源モジュールは全て短絡防止回路、電源極性誤配線防止回路付で安全なものとなっています。

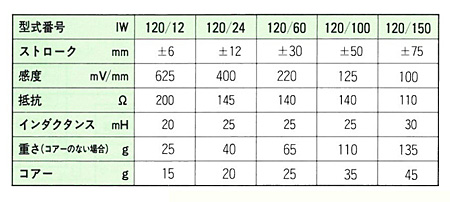

センサー型式 | 直線 |
---|---|
励磁方式 | AC |
ストローク | ±6mm~±75mm |
精度 | 0.5% (オプション0.25%) |
出力信号 | 625~100mV/mm (ストロークによる) |
動作温度 | -55℃~+100℃ |
保存温度 | -55℃~+100℃ |
耐衝撃 | 20G |
耐振 | 5~60Hz/0.3mmpp 60Hz~2kHz/3G |
許容加速度 | 6G(常時) |
■明記ない限り±20℃、±15VDC(供給電圧)でのデータである。
■上記は電源モジュールOD15と組合わせた場合の代表例
■オプション
IW120/・・T:スプリングリターン式ストロークmax100mm
IW120/・・KH:コネクタ側ユニバーサルジョイント
IW120/・・KF:プッシュロッド側ユニバーサルジョイントおよびスリーブ、ロッドガイド付
IW120/・・KV:プッシュロッド側ユニバーサルジョイント
基本タイプ | オプションT | オプションKH/KF/KV | ||||
---|---|---|---|---|---|---|
![]() | ![]() | ![]() | ||||
![]() |
![]() | ![]() |
■保護規格:IP66
