DC-R-G三菱電機㈱殿 MELSECビルトイン ユニット

三菱電機㈱殿 MELSECビルトイン ユニット

DC-R-G

DC-R-G写真

本ユニットは、三菱電機製シーケンサMELSEC iQ-R シリーズ用の 磁歪センサ変換器ユニットです。
スタート/ストップインターフェース型磁歪センサを最大2 軸まで接続できます。
プローブで検出した信号を信号変換回路でディジタル位置/速度データに変換します。
各軸のバイナリ位置/速度データは、バッファメモリを介してRCPU ユニットから読み出すことができます。


<特長>

 ① 対応シーケンサ
  MELSEC iQ-Rシリーズ用のインテリジェントI/Oユニットとして、iQ-Rバスに接続できます。

 ② 適合検出器
  サンテスト製磁歪式変位センサシリーズに対して接続可能です。
   G1 接続:GYcRS/GYFRS/GYMR6/GYKMR
   G2 接続:GYcRP
   G3 接続:GYHR
   G4 接続:GYSE-R
   G5 接続:GYMS/GYGS/GYPM

 ③ 測定値
  センサロッドに沿って移動するマグネットの位置を、最高1μm の任意の分解能で出力します。
  位置検出はアブソリュート方式のため、信頼性の高いデータが得られます。

 ④ 複数マグネット対応
  1 本のプローブに対して最大32 個のマグネット位置を検出することができます。

 ⑤ プリセット機能
  RCPU からのY 出力により、プリセット(原点変更)を実行できます。

 ⑥ 上下限リミット設定機能
  あらかじめ設定した上下限値に対して、リミット出力をおこないます。

 ⑦ 自己診断機能 (下記の異常を検知します。)
   ・ 内部ハードウェア異常
   ・ センサ未接続(断線)
   ・ センサマグネット異常
   ・ センサデータ保存異常

 DC-R-G用 プロファイルデータ(日本語版)

1軸:DC-R10-G-jp

2軸:DC-R20-G-jp

 DC-R-G用 プロファイルデータ(英語版)

1軸:DC-R10-G-en

2軸:DC-R20-G-en






こんな方にオススメです

  • GYセンサの信号を、MELSEC iQ-R にデジタル/高精度に取り込みたい方
  • MELSEC iQ-R をお使いの方で、省配線をお考えの方
  • GYセンサでマルチマグネット(多点検出)を検討されている方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

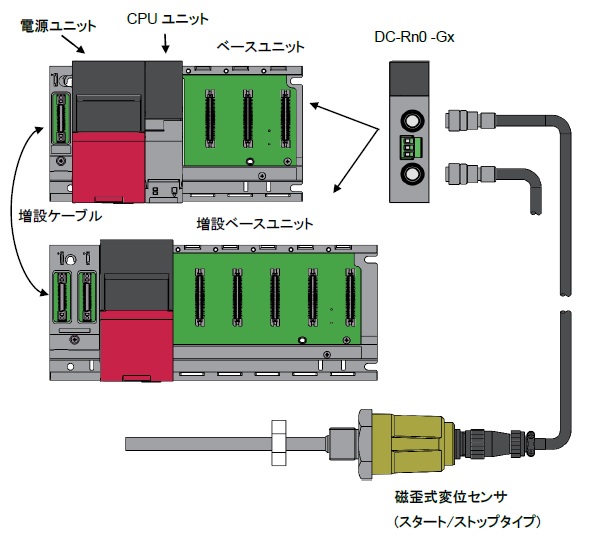

三菱電機㈱殿製シーケンサ MELSEC iQ-R にビルトイン

 磁歪式センサ(GYシリーズ)を最大2軸まで接続できます。
 検出器で検出した信号を信号変換回路にてデジタル信号に変換します。
 各軸のバイナリ位置データは、バッファメモリを介して RCPUユニット から読み出せます。

GYセンサ(1軸)で32点の計測が可能

 ・GYセンサ(1軸)にマグネットを最大32個まで計測することが可能です。
  ただし、複数マグネット使用時はサンプリング周波数が異なります。
  詳細につきまして、取扱説明書でご確認下さい。

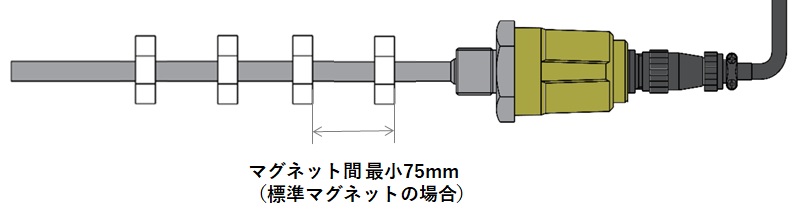

 ・マグネット間最小距離は75mmになります。
 ・スリッターの刃物位置検出などにご使用出来ます。

性能

仕様

位置検出軸数 1軸 または 2軸 分解能 G1/ G4 型:0.001mm
G2/ G3/ G5 型:0.01mm
サンプリング周期 * 1ms(ストローク長:541~1200mm) I/O占有点数 32点
ケーブル長 最大200m:G1/ G2/ G4
最大100m:G5
最大50m:G3
外部電源仕様 DC18~36V
0.15A以下
使用温度範囲 0~55℃ 保存温度範囲 -25~75℃

 *:サンプリング周期は、センサストローク(mm)に依存し、境界近傍のストロークでは、
   個体差が適応されます。詳細は取扱説明書をご覧ください。

型式

 ①軸数
  1:1軸
  2:2軸


 ②対応する磁歪センサ
  1:GYcRS/ GYFRS/ GYMR6/ GYKMR
  2:GYcRP
  3:GYHR
  4:GYSE-R
  5:GYMS/ GYGS/ GYPM

外形寸法図

外形寸法図   センサコネクタ   電源コネクタ
拡大する 拡大する 拡大する
