ワイヤ式リニアエンコーダ
ワイヤ式リニアエンコーダ
ワイヤは1重巻き構造でワイヤBOXの中でワイヤが乱巻きになることはございません。
＜ラインナップ＞
【SLG】：(独)TR Electronic社製。ワイヤBOXとロータリエンコーダの組み合わせで使用する。
アブソリュート式、インクリメンタル式、分解能など多種のロータリエンコーダからお選び頂けます。
【SG】：(独)SIKO社製。ローコストでコンパクトな設計。
※出力は、A/B相パルス、アナログ出力、パラレル出力、SSI出力、Profibus出力などからお選び頂けます。
機種によっては対応できない出力もございます。
製品一覧
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 最大速度 | 使用温度範囲 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| 測定範囲は最大6000mm、インクリメンタル（Push-Pull）出力、オプションでアナログ出力やSSI出力も可能 | ||||||||
| A/B相パルス (Push-Pull) |
6000mm | - | 0.1mm | ±0.15mm | 300mm/sec | -20℃〜80℃ | IP65 | |
| 測定範囲は最大3000mm、アナログ出力、バッテリーレスのフルアブソリュート方式 | ||||||||
| 電流 電圧 |
3000mm | - | DA 13bit | ±0.15mm | 300mm/s | -40～80℃ | IP65 | |
| 測定範囲は最大2000mm、インクリメンタル（Push-Pull）出力、オプションでアナログ出力も可能 | ||||||||
| A/B相パルス (PushPull) <オプション> アナログ出力 |
2000mm | ±0.1%FS | 0.1mm （パルス周期） |
±0.15mm | 150mm/sec | -10℃～80℃ | IP54 | |
|
測定範囲は最大1000mm、油圧シリンダー内蔵用ワイヤ式リニアエンコーダ、取り寄せ品 | |||||||
| 電圧 / 電流 CAnopen |
500mm, 1000mm | - | 12bit（アナログ出力の場合） | - | お問合せ 下さい |
-40℃～85℃ | IP69K | |
|
測定範囲は最大2000mm、アブソリュートまたはインクリメンタルを選択可能、取り寄せ品 | |||||||
| A/Bパルス SSI CANopen |
2000mm | - | - | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | - | |
|
測定範囲は最大600mm、アナログ出力、非常にコンパクトな設計、取り寄せ品 | |||||||
| ﾎﾟﾃﾝｼｮﾒｰﾀ 電圧, 電流 |
300mm 600mm |
±0.35% （ﾎﾟﾃﾝｼｮﾒｰﾀ） |
- | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | IP50 | |
|

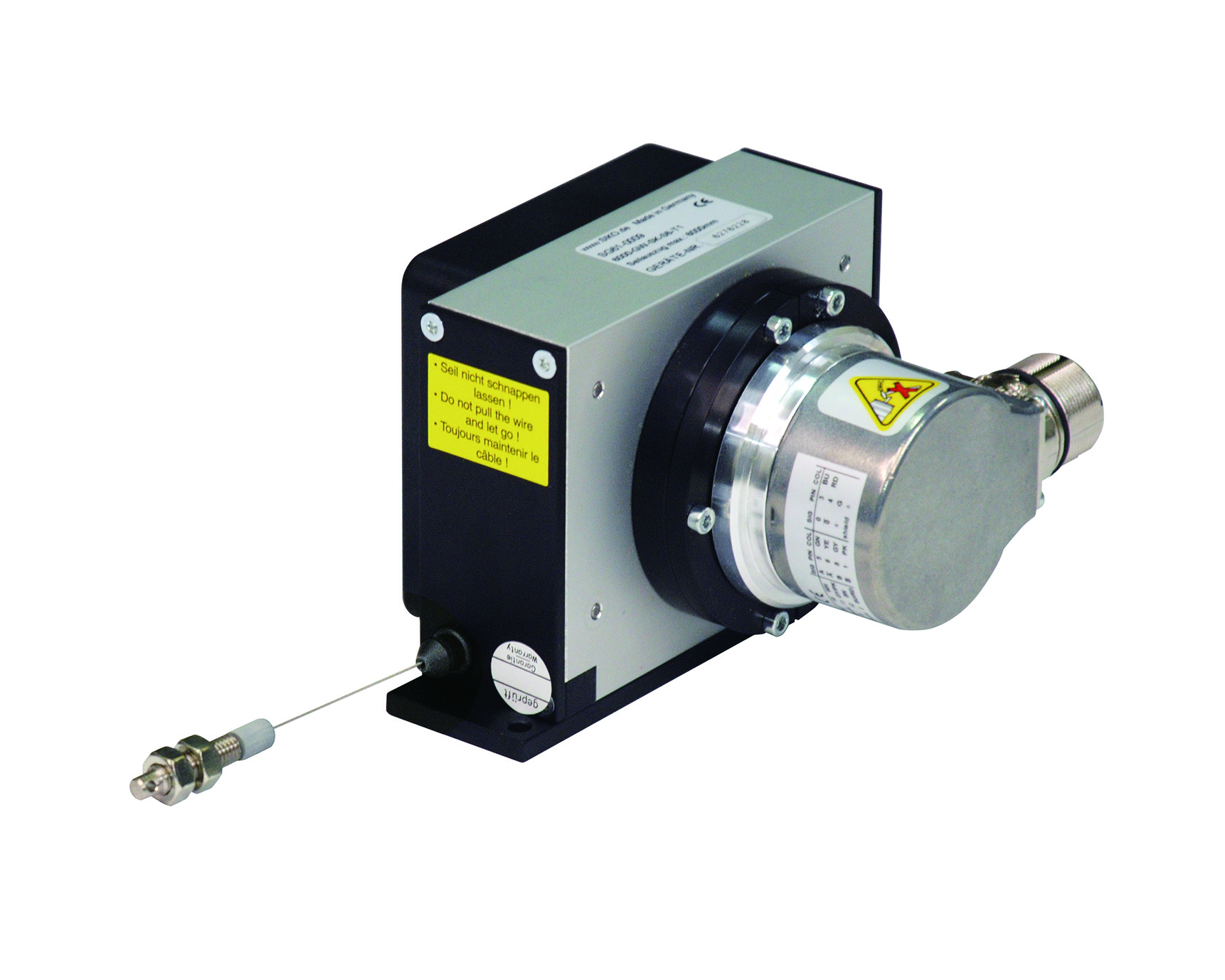

測定範囲は最大60m、ワイヤボックスは頑丈なアルミ製、アブソリュートまたはインクリメンタルを選択可能 | |||||||
| A/B相パルス SSI アナログ |
2m～60m | ±0.05%FS | Min.0.01mm | ±0.05%FS | 1m/sec （ワイヤ長による） |
-20℃～70℃ | IP64 | |
