GYLS/GYLT プローブオールインワンシリーズ

生産終了

磁歪式リニアセンサ

GYLS/GYLT プローブ

GYLS/GYLT プローブ写真

【生産中止】
・後継機種は、「GYcAT」と「GYcAT4」となります。新規の場合は「GYcAT」、予備品(既設のコネクタやケーブルを流用したい)の場合は「GYcAT4」をお選び下さい。
==========================================================================================

GYLS、GYLTプローブは、ローコストのオールインワン型センサーです。
低消費電力、ねじ結線タイプコネクタの採用などによりローコスト化、現場作業簡素化をはかりました。
電圧出力(GYLS)、電流出力(GYLT)の2タイプがございます。

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

線形性 ±0.025%FS以下 TYP 分解能 0.01%FS以下
繰返し精度 ±0.01%FS以下 温度特性 ±40ppm FS/℃以下
電圧出力 型式GYLS:0~10Vまたは10~0V (負荷電流Max.5mA、負荷抵抗Min.2kΩ) 電流出力 型式GYLT:4~20mAまたは20~4mA (負荷抵抗500Ω以下)
供給電源 +24(±2)VDC (50mA) 走査周波数 標準1kHz(ストローク1000mmまで)
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 6G(または 40Hz 2mmPP)
耐衝撃 50G(2msec) 保護規格 IP67(10kPa、30min)

■上記精度は有効ストローク300mm以上のセンサーに適用されます。

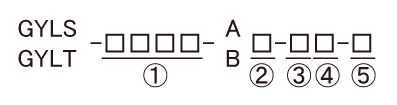

型式

①有効ストローク

15mm~3500mm

②動作方向(ロッド先端へ移動時)

D:増加動作/R:減少動作

③取付ネジ

M:M24xP1.0(標準)/N:M18xP1.5/U:3/4-16UNF

④ロッド径

無記入:Φ10(標準)/8:Φ8/14:Φ13.8

⑤ケーブル取出し

CN:コネクタ型(標準)

G※:ケーブル直出し型

(※:ケーブル長m)

・コネクタはストレート型またはL型をお選び頂けます。

・コネクタ型は相コネクタ単品付きです。ケーブルが必要な場合は別途長さを御指定下さい。

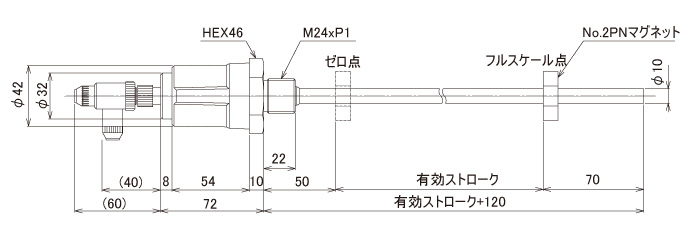

外形寸法図

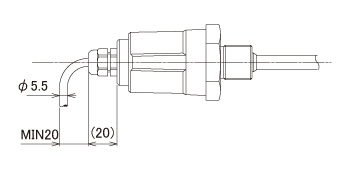

コネクタ型(標準)   ケーブル直出し型(オプション)
拡大する 拡大する

■材質 プローブヘッド:アルミ合金、プローブロッド:SUS304

■マグネットはNo.2PN(標準)が付与します。その他のマグネットはマグネット分類「GG」からお選び下さい。

■先端デッドゾーン寸法(70mm)は、マグネットやフロートによって異なります。

■ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

■使用コネクタ:オムロン製XS2C-D4S1(ストレート型)または D4S2(L型)(材質:PBT樹脂)

■適用ケーブル外径:Φ5~Φ6

■適用電線サイズ:0.18~0.75mm2

【コネクタ接続】

1.DC24V

2.0V

3.出力(電流または電圧)

4.COM

※シールドはユーザー側で0Vに接続。0VとCOMは内部で接続されています

オールインワンシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYLS/GYLT プローブ

サンテスト

- - - - - - - -
GYMF-S プローブ

サンテスト

カタログPDF

SSI 15~700mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYSE-EP2 プローブ

サンテスト

カタログPDF

EtherNet/IP 15~7500mm ±0.025%FS
以下
位置:
(Min.1μm)
速度:
(Min.1μm/sec)
±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYMRS プローブ

サンテスト

カタログPDF

SSI 15〜7500mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYPS プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~2400mm ±0.8mm以下 0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYPD プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~1000mm ±0.1mm
(30-250mm)
±0.04%FS
(251mm以上)
0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYMRA プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYMA プローブ

サンテスト

カタログPDF

電流
電圧
15〜3000mm ±0.025%FS
以下
0.1mm ±0.1mm
以下
-20~+80℃ 6G / 50G IP67
GYcAT4 プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS
以下
0.01%FS ±0.01%FS ±0.01%FS
以下
6G / 50G IP67
GYSE-P プローブ

サンテスト

カタログPDF

Profibus
DPV0
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G
100G
IP67
GYSE-S プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYSE-A プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYSE-Q プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYcAT プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS 0.01%FS ±0.01%FS -20~80℃ 6G / 50G IP67
(IP68)
GYAF1 プローブ

サンテスト

カタログPDF

電圧
電流
15~3000mm ±0.025%FS
以下
0.01%FS ±0.01%FS
以下
-20~80℃ 6G / 50G IP67
(IP68)
