GYMA プローブオールインワンシリーズ

磁歪式リニアセンサ

GYMA プローブ

GYMA プローブ写真

GYMAプローブは、コンパクトヘッドのGYMSシリーズと同形状のオールインワンシリーズです。

最新の回路設計によりオールインワンシリーズのコンパクト化を実現致しました。

GYMSシリーズ同様、保護規格IP67設計により高い信頼性を得ています。

直出しケーブル(5芯)のみになりますが、別売の機器(型式:GPM、ソフト付き)により、

客先でゼロ/フルスケール点の調整及び出力方向の変更が可能です。

・ノイズキャンセル
GPM設定

<ダウンロードファイル>

・GY総合カタログ「GY22-017J」(日本語):8ページ、9ページ

・取説(日本語):2021年 5月28日 第5版

・GY総合カタログ「GY22-017E」(英語):8ページ、9ページ

・取説(英語):2018年6月7日 第3版

こんな方にオススメです

  • コントローラ一体型でコンパクトなリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 耐環境性の優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

パラメータの自由設定

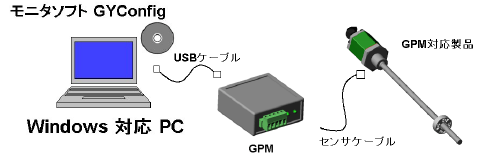

別売の機器(ソフト付き)(型式:GPM)により、
パソコンから客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

仕様

線形性 ±0.025%FS以下 Typ.(Min.±75μm) 分解能 0.1mm以下
繰返し精度 ±0.1mm以下 温度特性 ±0.03%FS/℃以下(Min.±90μm/℃)
電圧出力 0〜10V または 10〜0V
(負荷電流Max.5mA、
負荷抵抗Min.2kΩ(注)
電流出力 4~20mA または 20~4mA
 (負荷抵抗Max.500Ω)
警報出力 なし 供給電源 +24(±2)VDC(100mA)
サンプリング周波数 標準1kHz(ロッド全長 1300mmまで) 耐圧 35MPa(プローブロッド部)
使用温度範囲 -20℃~+80℃ 保存温度範囲 -40℃~+80℃
耐振 6G(または 40Hz 2mmPP) 耐衝撃 50G( 2msec )
保護規格 IP67
オプション品 GPM設定器

(注)GY総合カタログやPDFに記載の負荷抵抗は「Max.」ではなく、正しくは「Min. 2kΩ」です。次のGY総合カタログ改版時にカタログ/PDFの修正を行います。(記:2022/11/10)

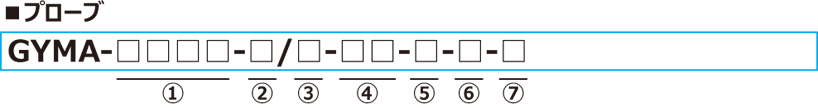

型式

①有効ストローク
 15~3000mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


先端DZマグネットフロート
7070mmM2PN,M0SM,M0LM,M3,M11N,BAF25N,F28N
9090mmF28S,F30S
100100mmT144,T163F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 J8:M20xP1.0、ロッド径Φ8(標準)
 L8:M16xP2.0、ロッド径Φ8
 E8:M20xP1.5、ロッド径Φ8
 N:M18xP1.5、ロッド径Φ10
 U:3/4-16UNF-3A、ロッド径Φ10
 K6:M16xP1.5、ロッド径Φ6
 ・ストロークが1001mm以上の場合は、ロッド径Φ10を推奨します。


⑤組合せマグネットまたはフロート



マグネットフロート
M2PN:No.2PN(標準)
M0SM:No.ΦSPM
M0LM:No.ΦLPM
M3:No.3
M11N:No.11N
T144:No.T14-M4
T163:No.T16-M3
BA:No.2KYN-17-LG
F28S:Φ28SUS316L
F30S:Φ30SUS316L
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F25N:RF-A10
F28N:RF-A6
 ・マグネットはマグネット分類「GG」からお選び下さい。
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。
 ・ストロークが2001mm以上の場合は、「No.2KYN-17-LG」マグネットを推奨します。


⑥ケーブル取出し
 GF:ケーブル直出し/ケーブル端切放し型
 GA:ケーブル直出し/ケーブル端中継コネクタ付き
    (:ケーブル長さ(m)入力、Max.10m)(*)
 CN:コネクタ型
  (*)延長ケーブルを用いた場合、
    電圧出力:センサケーブル(m)+延長ケーブル(m)≦10m
    電流出力:センサケーブル(m)+延長ケーブル(m)≦100m
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
 ・相コネクタは付属致しません。相コネクタが必要な場合は別途ご指示願います。
  (ストレートコネクタもしくはL型コネクタを選択できます。


⑦位置出力
 AD:0~10V(ロッド先端へ移動時、増加動作)
 AR:10~0V(ロッド先端へ移動時、減少動作)
 BD:4~20mA(ロッド先端へ移動時、増加動作)
 BR:20~4mA(ロッド先端へ移動時、減少動作)

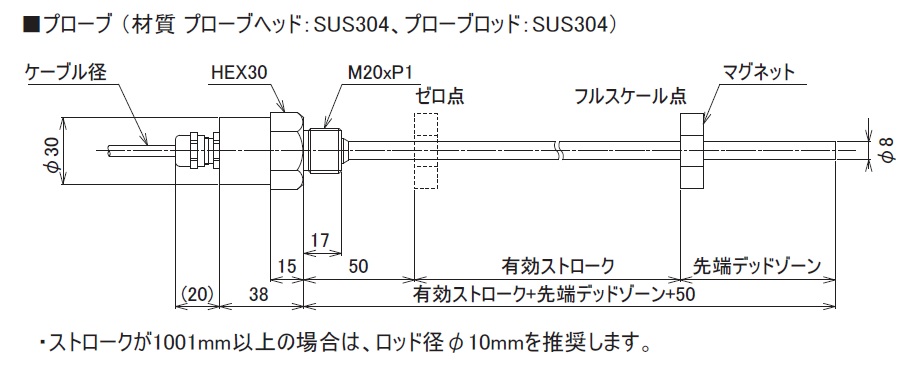

外形寸法図

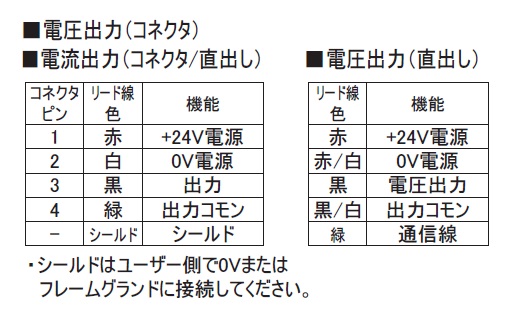

プローブ   コネクタ   適応ケーブル/電線   電圧電流コネクタ
拡大する 拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

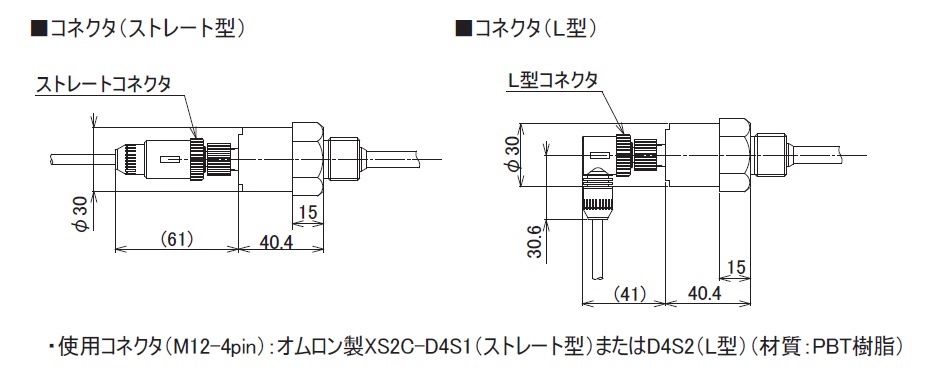

・使用コネクタ:オムロン製XS2C-D4S1(ストレート型)またはD4S2(L型)(材質:PBT樹脂)

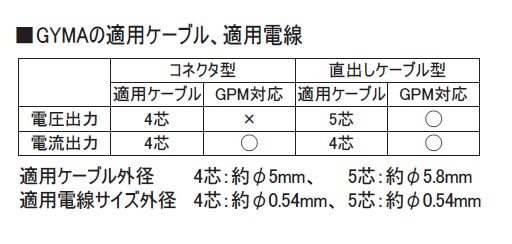

・適用ケーブル外径:Φ5~Φ6、適用電線サイズ:0.18~0.75mm2以下
・ケーブル長は、電圧出力は10m以下、電流出力は100m以下を目安にご使用下さい。

オールインワンシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYMA プローブ

サンテスト

カタログPDF

電流
電圧
15〜3000mm ±0.025%FS
以下
0.1mm ±0.1mm
以下
-20~+80℃ 6G / 50G IP67
GYMF-S プローブ

サンテスト

カタログPDF

SSI 15~700mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYSE-EP2 プローブ

サンテスト

カタログPDF

EtherNet/IP 15~7500mm ±0.025%FS
以下
位置:
(Min.1μm)
速度:
(Min.1μm/sec)
±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYMRS プローブ

サンテスト

カタログPDF

SSI 15〜7500mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYPS プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~2400mm ±0.8mm以下 0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYPD プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~1000mm ±0.1mm
(30-250mm)
±0.04%FS
(251mm以上)
0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYMRA プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYcAT4 プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS
以下
0.01%FS ±0.01%FS ±0.01%FS
以下
6G / 50G IP67
GYSE-P プローブ

サンテスト

カタログPDF

Profibus
DPV0
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G
100G
IP67
GYSE-S プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYSE-A プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYSE-Q プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYcAT プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS 0.01%FS ±0.01%FS -20~80℃ 6G / 50G IP67
(IP68)
GYAF1 プローブ

サンテスト

カタログPDF

電圧
電流
15~3000mm ±0.025%FS
以下
0.01%FS ±0.01%FS
以下
-20~80℃ 6G / 50G IP67
(IP68)
