GYMRA プローブオールインワンシリーズ

磁歪式リニアセンサ

GYMRA プローブ

GYMRA プローブ写真

GYMRAプローブは、最新の回路設計によりGYSE-Aプローブのヘッド部分の厚みを48.5mmに収めた薄型アナログ出力センサです。電圧または電流を出力します。

センサエレメントをハウジングから取り外し交換ができ、別売りの機器（ソフト付き）（型式：GPM）により客先でゼロ/フルスケール点の調整及び出力方向の変更が可能です。

センサエレメントフレキシブルオプションも可能となり、スペースの狭い場合の交換にも最適です。

ノイズキャンセル

GPM設定

＜ダウンロードファイル＞

　・GY総合カタログ「GY22-017J」（日本語）：4ページ、5ページ

　・取説（日本語）：2020年 7月 6日第8版

　・GY総合カタログ「GY22-017E」（英語）：4ページ、5ページ

　・取説（英語）　：2022年12月23日第1版

　・CADデータ：GYMRA_cad.dxf

高精度薄型のアナログ出力のリニアセンサをお探しの方
油圧シリンダーに内蔵できるリニアセンサをお探しの方
耐環境性の優れたリニアセンサをお探しの方

特長・機能
仕様
同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。
油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。
オプションで、センサエレメントをフレキシブルタイプにすることが可能となり、
スペースの狭い場合の交換にも最適です。

パラメータの自由設定

別売の機器（ソフト付き）（型式：GPM）により、
パソコンから客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

仕様

線形性	±0.025%FS以下 Typ.(Min.±75μm)	分解能	16bit(1/65536)(Min.60μm)
繰返し精度	±0.001%FS以下(Min.±60μm)	温度特性	±20ppmFS/℃以下(Min.±6μm/℃)
電圧出力	0～10V または 10～0V (負荷電流Max.5mA、負荷抵抗Min.2kΩ）	電流出力	4～20mA または 20～4mA (負荷抵抗Max.500Ω）
警報出力	オープンドレイン　50V　0.1A　（マグネット脱落時）	供給電源	+24（±2）VDC　（60mA）
サンプリング周波数	標準1kHz（ロッド全長 1300mmまで）	耐圧	35MPa（プローブロッド部）
使用温度範囲	-20℃～+75℃	保存温度範囲	-40℃～+75℃
耐振	15G（20～100Hz）	耐衝撃	100G（2msec）
保護規格	IP67
オプション品	GPM設定器

型式

①有効ストローク
　15～7500mm

②根元デッドゾーン
　50：50mm（標準）
　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

③先端デッドゾーン
　□：70mm/90mm/100mm（標準）
　　・⑤で指定するマグネット（フロート）で標準寸法が決まります。
　

□	先端DZ	マグネット	フロート
70	70mm	M2PN,M0SM,M0LM,M3,M11N,BA	F25N,F28N
90	90mm		F28S,F30S
100	100mm	T144,T163	F40S,F42S,F50S,F54S

　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

④取付ネジ/ロッド径
　M：M24xP1.0、ロッド径Φ10（標準）
　N：M18xP1.5、ロッド径Φ10
　U：3/4-16UNF-3A、ロッド径Φ10
　M8：M24xP1.0、ロッド径Φ8
　N8：M18xP1.5、ロッド径Φ8
　U8：3/4-16UNF-3A、ロッド径Φ8
　M14：M24xP1.0、ロッド径Φ13.8
　Z　：センサエレメントのみ（SUSハウジング無し）

⑤組合せマグネットまたはフロート

マグネット	フロート
M2PN：No.2PN（標準） M0SM：No.ΦSPM M0LM：No.ΦLPM M3：No.3 M11N：No.11N T144：No.T14-M4 T163：No.T16-M3 BA:No.2KYN-17-LG	F28S：Φ28SUS316 F30S：Φ30SUS316L F40S：Φ40SUS316（B） F42S：Φ43SUS316Lフロート F50S：Φ50SUS316Lフロート F54S：Φ54SUS304フロート F25N：RF-A10プラスチックフロート F28N：RF-A6プラスチックフロート

・マグネットはマグネット分類「GG」からお選び下さい。
・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。

⑥ケーブル取出し
　△G□F：ケーブル直出し/ケーブル端切放し型
　△G□A：ケーブル直出し/ケーブル端中継コネクタ付き
　　　（□：ケーブル長さ（m）入力、Max.10m）（※）
　　　（△：ケーブル種類 S:標準、H：耐熱：R：耐屈曲）

　(※）延長ケーブルを用いた場合、
　　　電圧出力：センサケーブル（m）＋延長ケーブル（m）≦10m
　　電流出力：センサケーブル（m）＋延長ケーブル（m）≦100m
　・延長ケーブルは、「こちら」からお選び下さい。

⑦位置出力
　AD：0～10V（ロッド先端へ移動時、増加動作）
　AR：10～0V（ロッド先端へ移動時、減少動作）
　BD：4～20mA（ロッド先端へ移動時、増加動作）
　BR：20～4mA（ロッド先端へ移動時、減少動作）
　V Z/F：指定値電圧
　　　　（例えば V1/5：1～5V、V9.5/0.5：9.5～0.5V）
　I Z/F：指定値電流
　　　　（例えば I5.2/20：5.2～20mA、I18/5：18～5mA）
　【Z=ゼロ点（根元）の出力値、F=フルスケール点（先端）の出力値】

⑧オプション
　無記入：オプション不要
　SRT：耐衝撃オプション
　 H0：高温ロッド（ロッド部のみ100℃）
　EF：フレキシブルエレメント（ロッドΦ10のみ）（※）

　・標準品でもセンサエレメント（パイプタイプ）は交換できます。
　※EFオプションは、精度や耐環境性が標準タイプとは異なります。

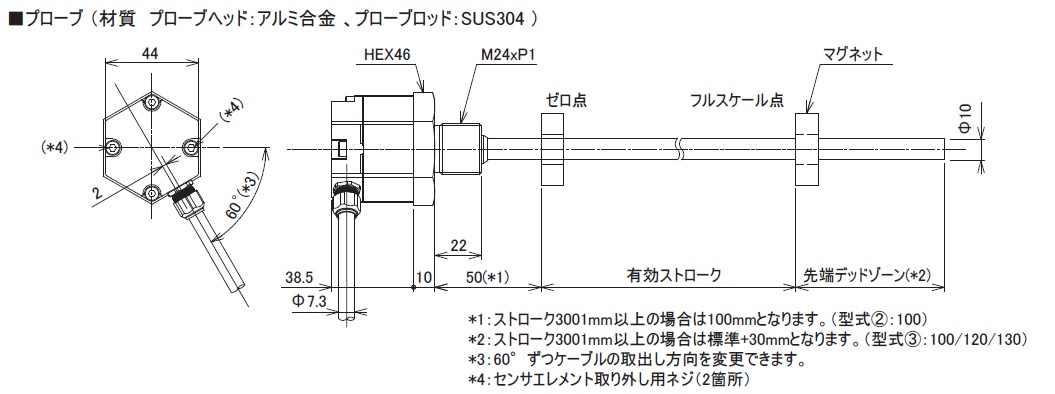

外形寸法図

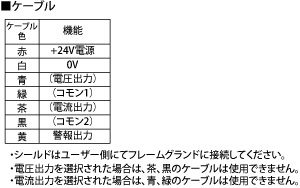

プローブ		ケーブル

・材質　プローブヘッド：アルミ合金、プローブロッド：SUS304
・マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

オールインワンシリーズ

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
GYMRA プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS 以下	16bit（65336）	±0.001%FS 以下	-20～+75℃	15G / 100G	IP67
GYMF-S プローブサンテストカタログPDF	SSI	15～700mm	±0.025%FS 以下	0.1mm ～0.1μm	±0.001% FS 以下	-20℃～+75℃	15G / 100G	IP67
GYSE-EP2 プローブサンテストカタログPDF	EtherNet/IP	15～7500mm	±0.025%FS 以下	位置： (Min.1μm) 速度： (Min.1μm/sec）	±0.001%FS 以下	-20~+75℃	15G / 100G	IP67
GYMRS プローブサンテストカタログPDF	SSI	15〜7500mm	±0.025%FS 以下	0.1mm ～0.1μm	±0.001% FS 以下	-20℃～+75℃	15G / 100G	IP67
GYPS プローブサンテストカタログPDF	電圧、電流 PWM CANopen J1939	30～2400mm	±0.8mm以下	0.1mm以下	±0.1mm以下	-20～+85℃	20G / 100G	IP67
GYPD プローブサンテストカタログPDF	電圧、電流 PWM CANopen J1939	30～1000mm	±0.1mm （30-250mm） ±0.04%FS （251mm以上）	0.1mm以下	±0.1mm以下	-20～+85℃	20G / 100G	IP67
GYMA プローブサンテストカタログPDF	電流電圧	15〜3000ｍｍ	±0.025%FS 以下	0.1mm	±0.1mm 以下	-20～+80℃	6G / 50G	IP67
GYcAT4 プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS 以下	0.01%FS	±0.01%FS	±0.01%FS 以下	6G / 50G	IP67
GYSE-P プローブサンテストカタログPDF	Profibus DPV0	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G 100G	IP67
GYSE-S プローブサンテストカタログPDF	SSI	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYSE-A プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS 以下	16bit（65336）	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYSE-Q プローブサンテストカタログPDF	インクリメンタル A/B相パルス	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYcAT プローブサンテストカタログPDF	電圧電流	15～3500mm	±0.05%FS	0.01%FS	±0.01%FS	-20～80℃	6G / 50G	IP67 （IP68）
GYAF1 プローブサンテストカタログPDF	電圧電流	15～3000mm	±0.025%FS 以下	0.01%FS	±0.01%FS 以下	-20～80℃	6G / 50G	IP67 （IP68）
