GYPS プローブオールインワンシリーズ
磁歪式リニアセンサ
GYPS プローブ
GYPSプローブは、アナログ出力のシリンダ内蔵用センサです。
ヘッド部のコンパクト化とデッドゾーンの短縮により、油圧シリンダに組み込む際の最縮長をより短く収めることが可能となりました。
また、別売の機器（ソフト付き）（型式：GPM）により客先でゼロ/フルスケール点の調整及び出力方向の変更が可能です。
ストロークは最大2400mmまで対応しております。
＜ダウンロードファイル＞
・GY総合カタログ「GY22-017J」（日本語）：28ページ、29ページ
・取説（日本語）：GYPS_manual_jp_20231026.zip
GYPS（アナログ / PWM）：2023年8月4日 第7版
GYPS（CANopen）：2023年8月4日 第7版
GYPS（J1939）：2023年10月14日 第6版
・GY総合カタログ「GY22-017E」（英語）：28ページ、29ページ
・取説（英語）：GYPS_manual_en_20231026.zip
GYPS (Analog / PWM)：2023年8月7日 第5版
GYPS (CANopen)：2023年8月7日 第4版
GYPS（J1939）：2023年10月24日 第5版
- 油圧シリンダーに内蔵できるリニアセンサをお探しの方
- 耐環境性の優れたリニアセンサをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長

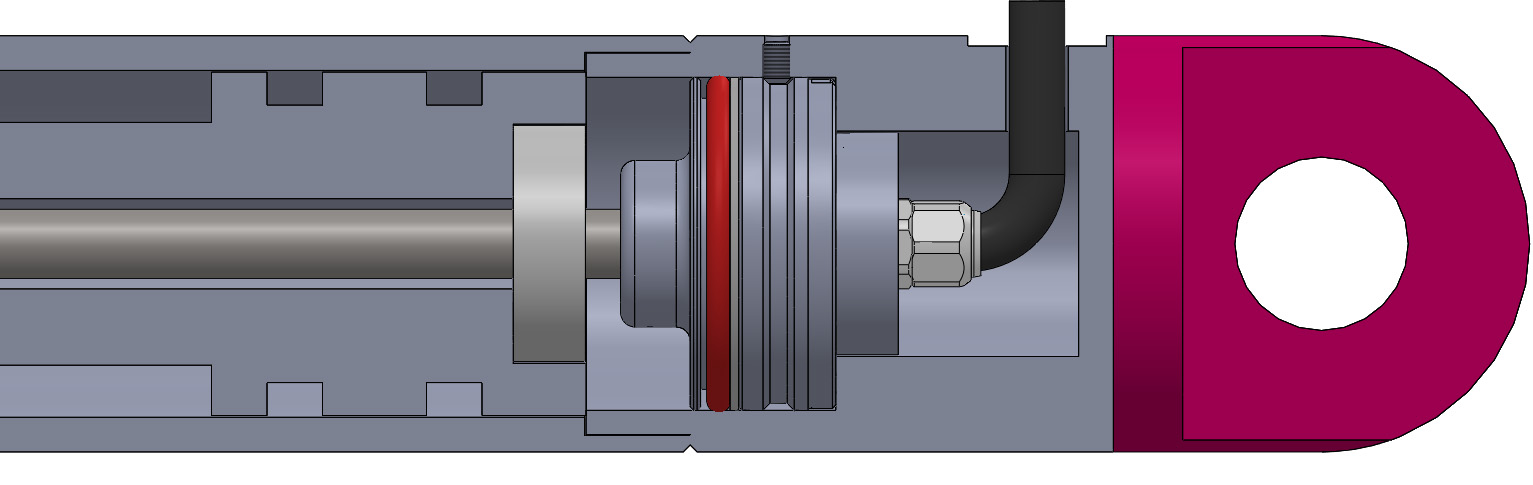

油圧シリンダーへコンパクトに埋め込み可能
ヘッド部のコンパクト化とデッドゾーンの短縮により、
油圧シリンダに組み込む際の最縮長をより短く収めることが可能です。
パラメータの自由設定
別売の機器（ソフト付き）（型式：GPM）により、
パソコンから客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。
仕様
| 線形性 | ±0.1mm以下（30～250mm） ±0.04%FS以下（251mm〜2000mm） ±0.8mm以下（2001～2400mm） |
分解能 | 0.06mm以下(アナログ、PWM) 0.1mm以下(CANopen、SAE J1939) |
|
|---|---|---|---|---|
| 繰返し精度 | ±0.06mm以下(アナログ、PWM) ±0.1mm以下(CANopen、SAE J1939) |
温度特性 | ±0.006%FS/℃以下 | |
| 電圧出力 | 0.25～4.75V、0.5～4.5V、 0～10V（負荷抵抗Min.2kΩ） |
電流出力 | 4～20mA（負荷抵抗Max.250Ω） | |
| PWM出力 | 1kHz 5V 95～5%（負荷抵抗Min.5kΩ） | CANopen出力 | CiA-301 version 4.2 CiA-305 version 3.0.0 DS-406 version 4.2 |
|
| J1939出力 | SAE J1939 | 供給電源 | +8～36VDC（0.8W以下） | |
| サンプリング周波数 | 標準1kHz（ロッド全長 1300mmまで） | 耐圧 | 45MPa（最大使用圧力） | |
| 使用温度範囲 | -20℃～+85℃ | 保存温度範囲 | -20℃～+85℃ | |
| 耐振 | 20G（5～2000Hz） | 耐衝撃 | 100G（2msec） | |
| 保護規格 | IP67 | |||
| オプション品 | GPM設定器 |

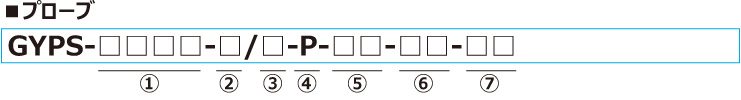

型式
①有効ストローク
30～2400mm
②根元デッドゾーン
15：15mm（標準）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
③先端デッドゾーン
70：70mm（標準）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
④取付ネジ/ロッド径
P：Oリング取付、ロッド径Φ10（標準）
⑤組合せマグネット
| マグネット |
|---|
| M3：No.3 |
・この型式はプローブと組合せるマグネットを指定するのみ。
・マグネットが必要な場合は、別途ご注文下さい。
⑥ケーブル取出し
SG□F：ケーブル直出し/ケーブル端切放し型
SG□A：ケーブル直出し/ケーブル端中継コネクタ付き
（□：ケーブル長さ（m）入力、Max.10m）（*）
赤字の上記型式は、以前は「RG」となっておりました。
弊社「RG」は耐屈曲ケーブルを意味しますが、GYPSには耐屈曲のケーブルを用意しておりません。
新たに「SG」を設定致します。
GY総合カタログの修正については、次回改版時に修正致します。（記：2022/11/09）

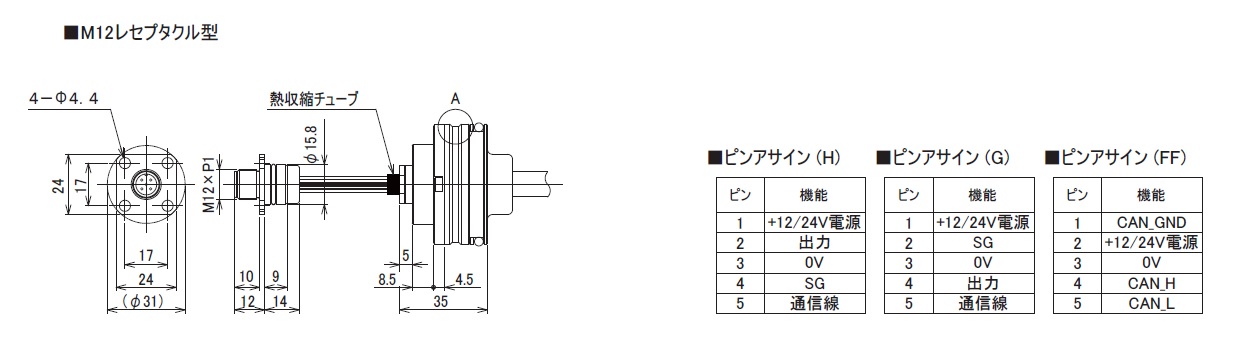

KV□△：M12レセプタクル型
□：リード線長さ（0.01m単位）入力、Max.0.1m
△：ピンアサイン（ H：ピンアサインH、G：ピンアサインG、FF：ピンアサインFF）
（*）延長ケーブルを用いた場合、
電圧出力：センサケーブル(m）+延長ケーブル（m）≦10m
電流出力：センサケーブル(m）+延長ケーブル（m）≦100m
PWM出力：センサケーブル(m）+延長ケーブル（m）≦10m
⑦位置出力
A1：0.25～4.75V（ロッド先端へ移動時、増加動作）
A2：4.75～0.25V（ロッド先端へ移動時、減少動作）
A3：0.5～4.5V（ロッド先端へ移動時、増加動作）
A4：4.5～0.5V（ロッド先端へ移動時、減少動作）
AD：0～10V（ロッド先端へ移動時、増加動作）
AR：10～0V（ロッド先端へ移動時、減少動作）
BD：4～20mA（ロッド先端へ移動時、増加動作）
BR：20～4mA（ロッド先端へ移動時、減少動作）
PWM1：Duty比 5%〜95%（ロッド先端へ移動時、増加動作）
PWM2：Duty比 95%〜5%（ロッド先端へ移動時、減少動作）
CO：CANopen
J1939：SAE J1939

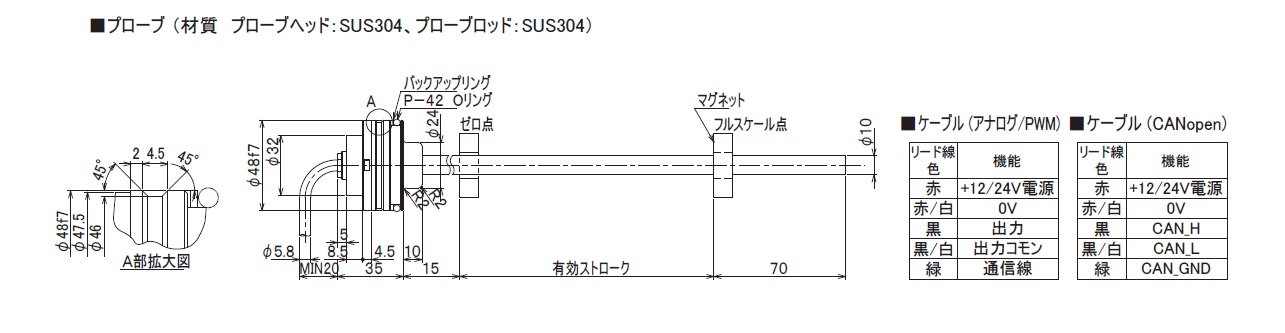

外形寸法図
| ケーブル直出し型 | M12レセプタクル型 | |||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
オールインワンシリーズ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| 電圧、電流 PWM CANopen J1939 |
30～2400mm | ±0.8mm以下 | 0.1mm以下 | ±0.1mm以下 | -20～+85℃ | 20G / 100G | IP67 | |
|
SSI | 15～700mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 |
|
EtherNet/IP | 15～7500mm | ±0.025%FS 以下 |
位置： (Min.1μm) 速度： (Min.1μm/sec） |
±0.001%FS 以下 |
-20~+75℃ | 15G / 100G | IP67 |
|
SSI | 15〜7500mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 |
| 電圧、電流 PWM CANopen J1939 |
30～1000mm | ±0.1mm （30-250mm） ±0.04%FS （251mm以上） |
0.1mm以下 | ±0.1mm以下 | -20～+85℃ | 20G / 100G | IP67 | |
|
電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
16bit（65336） | ±0.001%FS 以下 |
-20～+75℃ | 15G / 100G | IP67 |
| 電流 電圧 |
15〜3000ｍｍ | ±0.025%FS 以下 |
0.1mm | ±0.1mm 以下 |
-20～+80℃ | 6G / 50G | IP67 | |
|
電圧 電流 |
15～3500mm | ±0.05%FS 以下 |
0.01%FS | ±0.01%FS | ±0.01%FS 以下 |
6G / 50G | IP67 |
|
Profibus DPV0 |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G 100G |
IP67 |
|
SSI | 15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
16bit（65336） | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
インクリメンタル A/B相パルス |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
電圧 電流 |
15～3500mm | ±0.05%FS | 0.01%FS | ±0.01%FS | -20～80℃ | 6G / 50G | IP67 （IP68） |
|
電圧 電流 |
15～3000mm | ±0.025%FS 以下 |
0.01%FS | ±0.01%FS 以下 |
-20～80℃ | 6G / 50G | IP67 （IP68） |
