GYSE-EP2 プローブオールインワンシリーズ
磁歪式リニアセンサ
GYSE-EP2 プローブ
EtherNet/IP出力型のGYセンサです。
マグネットの変位および速度をEtherNet/IP出力するアダプタ機器です。
また1台のセンサで、最大20個の検出マグネットの位置および速度を同時計測することができます。
センサエレメントをハウジングから取り外し交換ができます。
＜ダウンロードファイル＞
・GY総合カタログ「GY22-017J」（日本語）：18ページ、19ページ
・取説（日本語）：2022年 5月17日 第2版
・GY総合カタログ「GY22-017E」（英語版）：18ページ、19ページ
・取説（英語版）：現在作成中
・下のデータダウンロードから取得できます。
設定ソフトウェア：EDSファイル（ IPアドレスの設定と、PLCの取り込みに必要）
CADデータ ：DXFファイル
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
EtherNet/IP™出力
本製品は、マグネットの変位および速度をEtherNet/IP™ Class 1 connection にて出力する Adapter 機器です。
マルチマグネット位置速度出力
ひとつのセンサで、最大20 個の検出マグネットの位置および速度を同時計測することがで きます。
性能
仕様
| 線形性 | ±0.025%FS以下 Typ.(Min.±75μm) | 分解能 | 位置：最小 1μm（マルチマグネット時 最小10μm） 速度：最小 1μm/sec 通信開始時 Configuration Assembly にて設定 |
|
|---|---|---|---|---|
| 繰返し精度 | ±0.001%FS以下（Min. ±3μm） | 温度特性 | ±15ppmFS/℃ 以下(Min.±4.5μm/℃) | |
| 出力 | EtherNet/IP | 電源供給 | +24VDC(±5%) (110mA) | |
| サンプリング周波数※ | 1kHz（ロッド全長1300mm以下） 500Hz（ロッド全長2400mm以下） 250Hz（ロッド全長2401mm以上） |
使用温度範囲 | -20℃ 〜 +75℃ | |
| 保存温度範囲 | -40℃ 〜 +90℃ | 耐圧力 | 35MPa（プローブロッド部） | |
| 耐振動 | 15G ( 20〜100Hz ) | 耐衝撃 | 100G ( 2msec ) | |
| 保護規格 | IP67 |
※出力は位置のみ、マグネットは1個の場合です。それ以外の場合は、サンプリング周波数が異なりますので、弊社までお問い合わせください。
型式
①有効ストローク
15mm〜7500mm
②根元デッドゾーン
50：50mm（標準）
□：□mm（ご相談下さい。）
・マグネットとの組合せで、対応できる寸法が異なります。
③先端デッドゾーン
□：70mm /100mm(標準)
・⑤で選定するマグネットとの組合せで 、対応できる寸法が異なります。
| □ | 先端 DZ | マグネット |
|---|---|---|
| 70 | 70mm | M2PN, M3, M11N, BA |
| 100 | 100mm | T144, T163 |
・マグネットとの組合せで、対応できる寸法が異なります。
④取付ネジ/ロッド径
M ：M24×P1.0, ロッド径Φ10mm（標準）
N ：M18×P1.5, ロッド径Φ10mm
M14：M24×P1.0, ロッド径Φ13.8mm
⑤ 組合せマグネット
＜マグネット＞
M2PN ：No.2PN マグネット（標準）
M3 ：No.3 マグネット
M11N ：No.11N マグネット
T144 ：No.14-M3 マグネット
T163 ：No.16-M3 マグネット
・マグネットはマグネット分類「GG」からお選び下さい。
・上記以外のマグネットをお選びの際はご相談ください。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
マグネット/フロートが必要な場合は、別途ご注文下さい。
⑥ ケーブル取出し
CN：コネクタ型
⑦ オプション
無記入:オプション不要
SRT:耐衝撃オプション(ロッド型のみ)

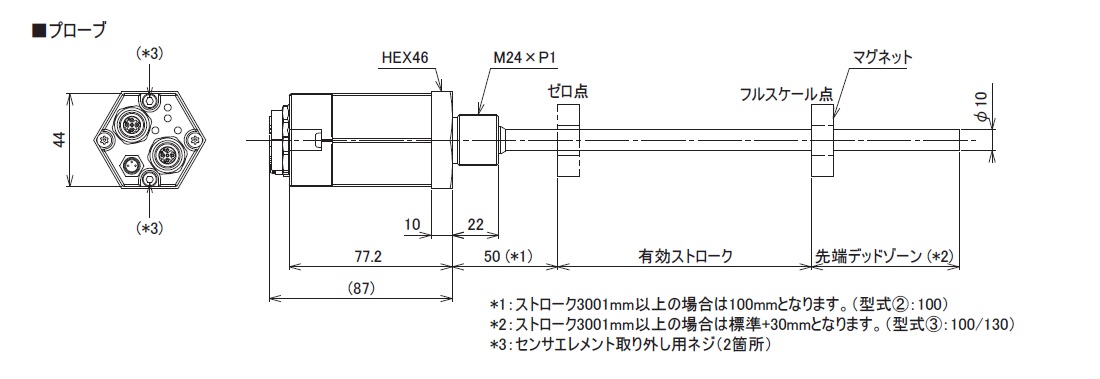

外形寸法図

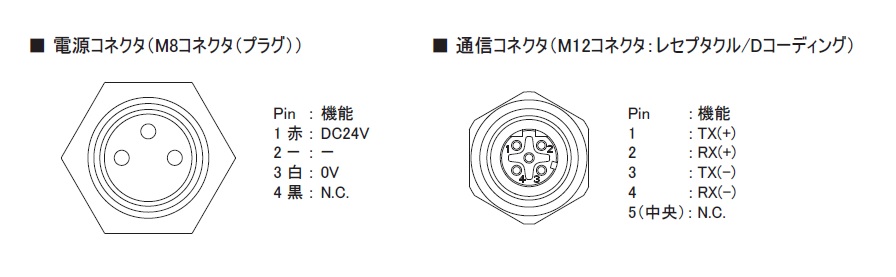

| GYSE-EP2 プローブ型 外形寸法図 | 電源 / 通信コネクタ | センサエレメントの引き抜き可能 | ||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
オールインワンシリーズ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
EtherNet/IP | 15～7500mm | ±0.025%FS 以下 |
位置： (Min.1μm) 速度： (Min.1μm/sec） |
±0.001%FS 以下 |
-20~+75℃ | 15G / 100G | IP67 |
|
SSI | 15～700mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 |
|
SSI | 15〜7500mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 |
| 電圧、電流 PWM CANopen J1939 |
30～2400mm | ±0.8mm以下 | 0.1mm以下 | ±0.1mm以下 | -20～+85℃ | 20G / 100G | IP67 | |
| 電圧、電流 PWM CANopen J1939 |
30～1000mm | ±0.1mm （30-250mm） ±0.04%FS （251mm以上） |
0.1mm以下 | ±0.1mm以下 | -20～+85℃ | 20G / 100G | IP67 | |
|
電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
16bit（65336） | ±0.001%FS 以下 |
-20～+75℃ | 15G / 100G | IP67 |
| 電流 電圧 |
15〜3000ｍｍ | ±0.025%FS 以下 |
0.1mm | ±0.1mm 以下 |
-20～+80℃ | 6G / 50G | IP67 | |
|
電圧 電流 |
15～3500mm | ±0.05%FS 以下 |
0.01%FS | ±0.01%FS | ±0.01%FS 以下 |
6G / 50G | IP67 |
|
Profibus DPV0 |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G 100G |
IP67 |
|
SSI | 15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
16bit（65336） | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
インクリメンタル A/B相パルス |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
電圧 電流 |
15～3500mm | ±0.05%FS | 0.01%FS | ±0.01%FS | -20～80℃ | 6G / 50G | IP67 （IP68） |
|
電圧 電流 |
15～3000mm | ±0.025%FS 以下 |
0.01%FS | ±0.01%FS 以下 |
-20～80℃ | 6G / 50G | IP67 （IP68） |
