GYSE-P プローブオールインワンシリーズ

磁歪式リニアセンサ

GYSE-P プローブ

GYSE-P プローブ写真

ProfibusDP出力型。マグネットの変位を最大ボーレート12MbpsのProfibusDP(DPV0)にて出力します。

センサパラメータ(分解能、出力方向など)はProfibusを通じて客先にて設定可能です。

GSDファイルは弊社WEBサイトからダウンロードできます。

また1台のGYセンサで、最大32個の検出マグネットを同時計測することが可能です。

別売のPROFIBUSマスタシミュレータを使用すれば、PROFIBUSマスタ(通常はPLCです)に代わって、パソコンからPROFIBUSスレーブのデータを確認や設定を行うことも可能です。


CEマーキング
ノイズキャンセル機能

<ダウンロードファイル>
 ・GY総合カタログ「GY22-017J」(日本語):16ページ、17ページ
 ・取説(日本語):2023年7月28日 第11版
 ・GY総合カタログ「GY22-017E」(英語):16ページ、17ページ
 ・取説(英語):2012年 3月19日 第5版
 ・モニタソフトウェア:pmsim4226.zip

こんな方にオススメです

  • ProfibusDP通信でシステム構築したい方
  • スリッターのように1軸上で同時多点検出をしたい方(最大32点の同時検出)
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

ProfibusDP出力

マグネットの変位を最大ボーレート12MbpsのProfibusDP(DPV0)にて出力します。

センサパラメータの簡易設定

センサパラメータ(分解能、出力方向など)はProfibusを通じて客先にて設定可能です。
また別売のProfibusマスタシミュレータを使用すれば、Profibusマスタ(通常はPLC)に代わって、
パソコンからProfibusスレーブのデータの確認や設定を行うことも可能です。

性能

仕様

線形性 ±0.025%FS以下 Typ.(Min.±75μm) 分解能 Min.1μm
(Profibus DP Configuratorにて設定)
繰返し精度 ±0.001%FS以下(Min.±3μm) 温度特性 ±15ppmFS/℃以下(Min.±4.5μm/℃)
出力 Profibus DPV0 供給電源 +24(±2)VDC (70mA)
サンプリング周波数(※) ストローク ~317mm:2000Hz、
~942mm:1000Hz、
~2192mm:500Hz、
2193mm~:250Hz
耐圧 35MPa(プローブロッド部)
使用温度範囲 -20℃~+75℃ 保存温度範囲 -40℃~+75℃
耐振 15G(20~100Hz) 耐衝撃 100G(2msec)
保護規格 IP67
オプション品 Profibusマスターシミュレータ

(※)デッドゾーンは標準、出力は位置のみ、マグネットは1個の場合です。
 それ以外の場合や線形性補正オプションの場合は、サンプリング周波数が異なりますので弊社までお問い合わせください。

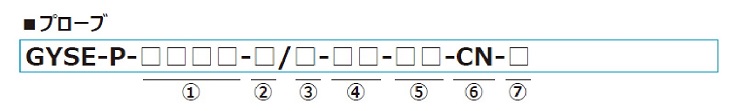

型式

①有効ストローク
 15mm~7500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/90mm/100mm(標準)
  ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


先端DZマグネットフロート
7070mmM2PN,M3,M11N,BAF28N
100100mmT144,T163F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 N:M18xP1.5、ロッド径Φ10(標準)
 M:M24xP1.0、ロッド径Φ10
 M14:M24xP1.0、ロッド径Φ13.8


⑤組合せマグネットまたはフロート

マグネットフロート
M2PN:No.2PN(標準)
M3 :No.3
M11N:No.11N
T144:No.T14-M4
T163:No.T16-M3
BA:No.2KYN-17-LG
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F28N:RF-A6
 ・マグネットはマグネット分類「GG」からお選び下さい。
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル
 CN:コネクタ型


⑦オプション
 無記入:オプション不要
 SRT:耐衝撃オプション
 L:線形性補正オプション(±0.006%FS以下 Typ.)
 2M:温度補償オプション(±7ppmFS/℃以下)
 2ML:温度補償+線形性補正オプション

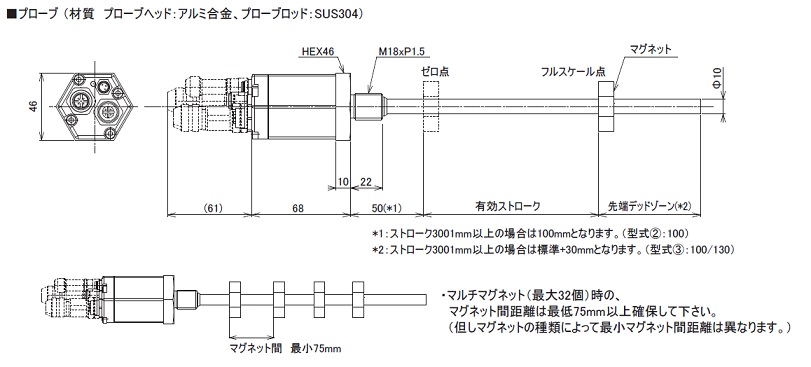

外形寸法図

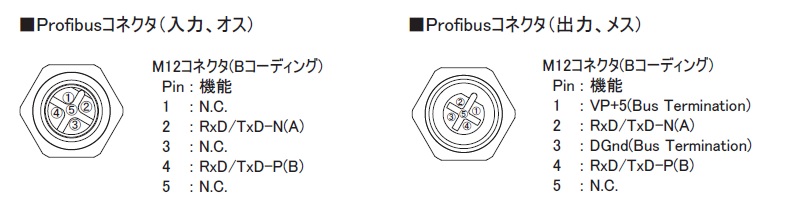

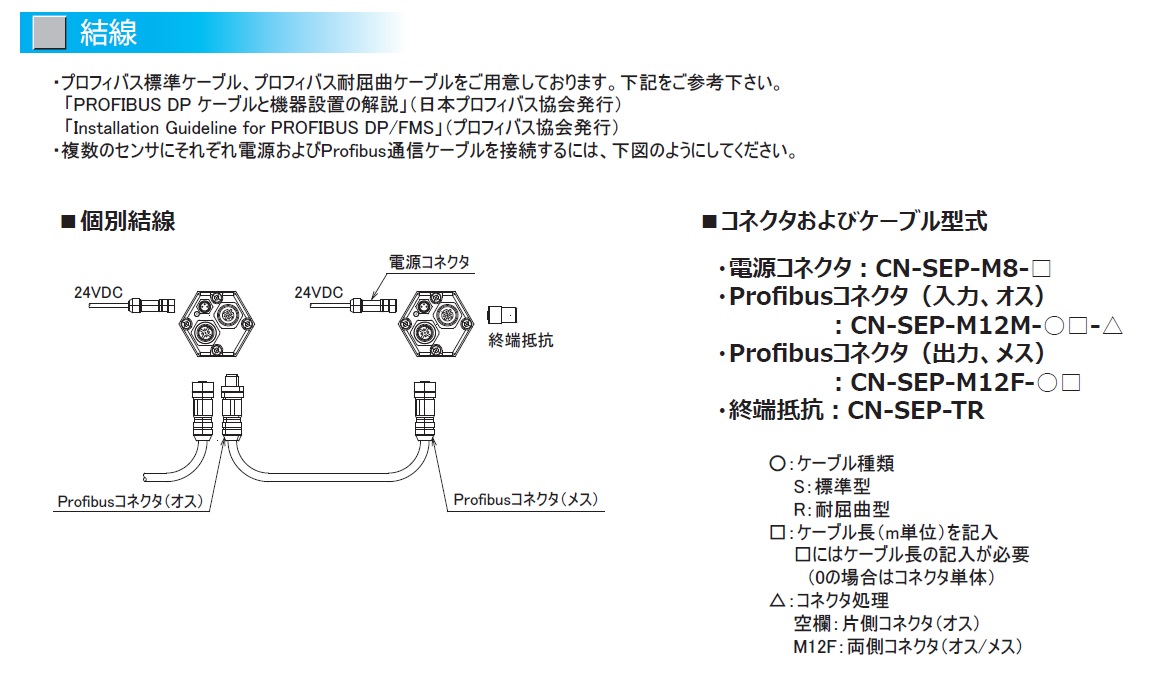

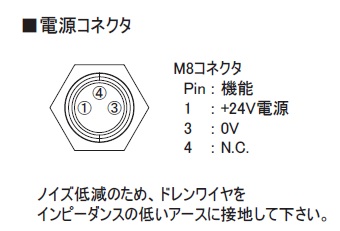

プローブ   Profibus コネクタ   電源コネクタ   結線
拡大する 拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・マルチマグネット(最大32個)時のマグネット間距離は最低75mm以上確保して下さい。

オールインワンシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-P プローブ
