TD1000圧力センサ

圧力センサ

TD1000

TD1000写真

シリコン歪ゲージ及びホイートストンブリッジを応用したTD社独自の冗長性回路に

ASICを組み合わせた信頼性の高い高精度圧力センサです。

ダイヤフラムの接液部には溶接部分がなく、一体加工された部品を使用しておりますので

高信頼性を有します。また圧力レンジや出力形態をプログラム設定して納入することで、

短納期を実現しました。


・精度:±0.15%FS

・圧力レンジ:最大68MPaの範囲で選択可能、真空計測も選択可能

・耐振動/耐衝撃性に優れている

こんな方にオススメです

  • 高精度の圧力センサをお探しの方
  • 冗長性回路を搭載した圧力センサをお探しの方
  • 短納期の圧力センサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

冗長性回路

ホイートストーンブリッジ回路を2重化。 どちらかの回路が壊れたら、接点出力オプションでアラーム可能

デジタル計測

デジタル計測のため圧力レンジや出力形態をプログラム設定して納入することが出来ます。

性能

仕様

精度 線形性:±0.15%FS 圧力レンジ 真空 - 68MPa (範囲内でレンジ指定可能)
接続ネジ 1/4 NPT 使用温度範囲 -40℃~100℃
保存温度範囲 -40℃~125℃ 温度ドリフト ±0.65%FS以下(-20℃~85℃)
許容最大圧力 圧力レンジの2倍(標準) 供給電源 12~28VDC
消費電流 25mA(4~20mA出力時)
5mA(電圧出力時)
15mA(接点信号使用時)
出力 4~20mA(2線式)
0~10V, 0~5V, 1~5V
出力更新 1msec 分解能 16bit D/A(1/65536)
負荷抵抗 電圧出力時:Min.10kΩ
4~20mA出力時:500Ω以下
ダイヤフラム材質 17-4PHステンレス(SUS630)
本体材質 SUS304 耐振動 20G(20~2400Hz)
耐衝撃 100G(11msec) 保護規格 IP65 / IP69K

型式

①出力
 BB:4~20mA
 DD:0~10V
 CC:0~5V
 HH:1~5V

②圧力レンジ(MPa)
 001M:0.1MPa, 005M:0.5MPa, 010M:1MPa, 050M:5MPa, 100M:10MPa, 150M:15MPa,
 200M:20MPa, 250M:25MPa, 300M:30MPa, 350M:35MPa, 400M:40MPa, 450M:45MPa,
 500M:50MPa, 550M:55MPa, 600M:60Mpa, 650M:650MPa, 680M:68MPa
 V014:-0.1~0.4MPa, V06M:-0.1~0.6MPa, V10M:-0.1~1.0MPa, V17M:-0.1~1.7MPa
  ※真空計測設定も可能(型式は弊社までお問合せ願います)

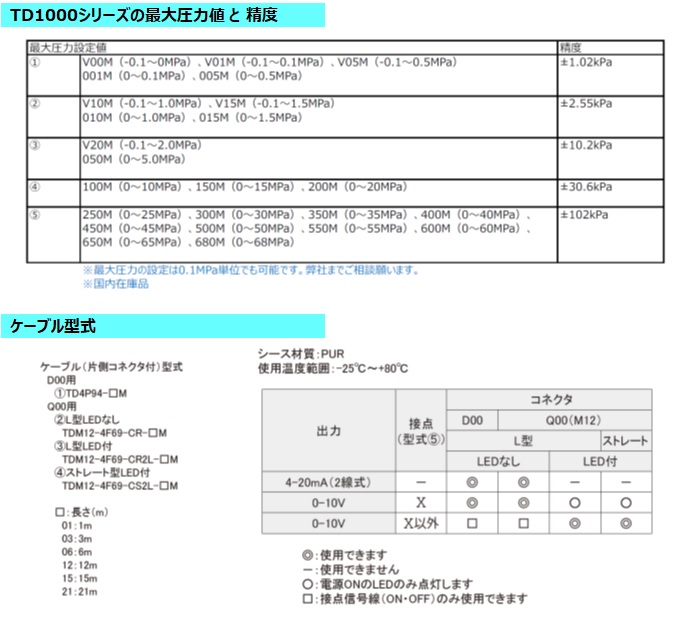

  ※TD1000シリーズの最大圧力設定値と精度については、下記の表を参照ください。

③ポート
 03:1/4 NPT

④コネクタ
 D00:4pin DIN43650(IP65)
 Q00:M12コネクタ(IP69K)

⑤接点信号:4種類のモードがあります
 (A)機能を使用しない
   Ⅹ:接点信号なし

 (B)圧力しきい値設定
   P10:圧力レンジの10%
   P20:圧力レンジの20%
   P30:圧力レンジの30%
   P40:圧力レンジの40%
   P50:圧力レンジの50%
   P60:圧力レンジの60%
   P70:圧力レンジの70%
   P80:圧力レンジの80%
   P90:圧力レンジの90%

(C)温度しきい値設定
   T10:温度10℃
   T20:温度20℃
   T30:温度30℃
   T40:温度40℃
   T50:温度50℃
   T60:温度60℃
   T70:温度70℃
   T80:温度80℃

(D)冗長性回路のアラーム(検出回路2系統内蔵)
   AL:予備回路で動作中

外形寸法図

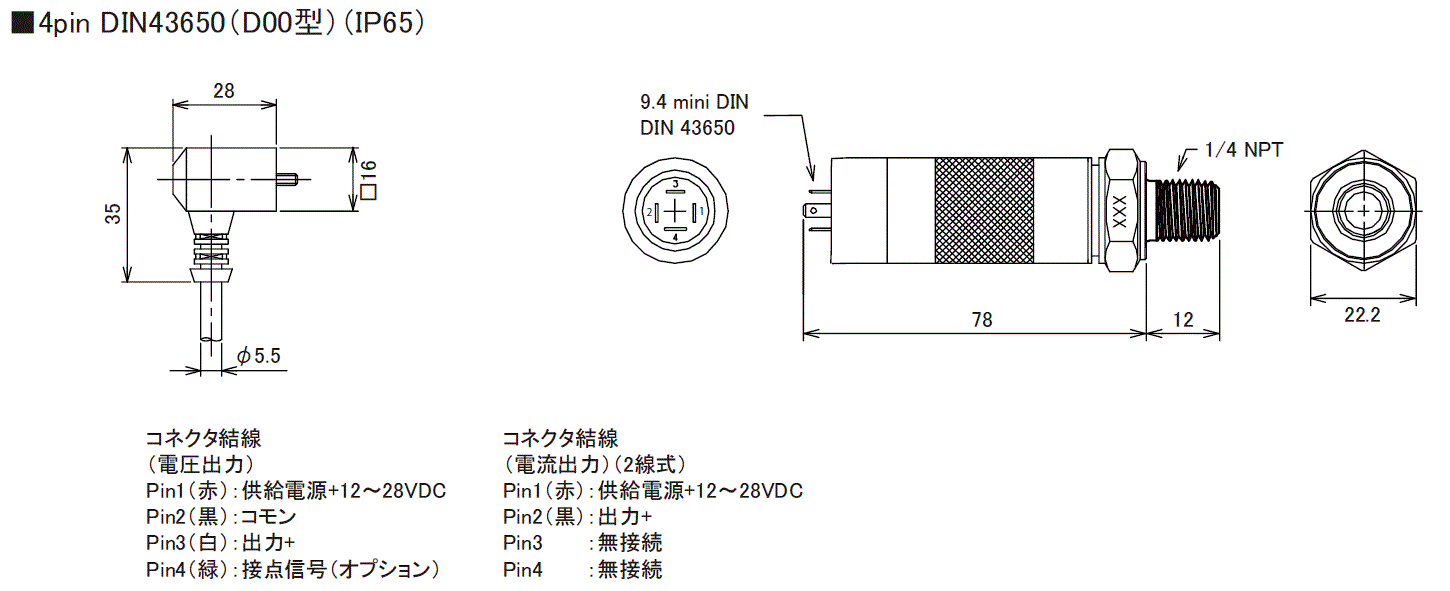

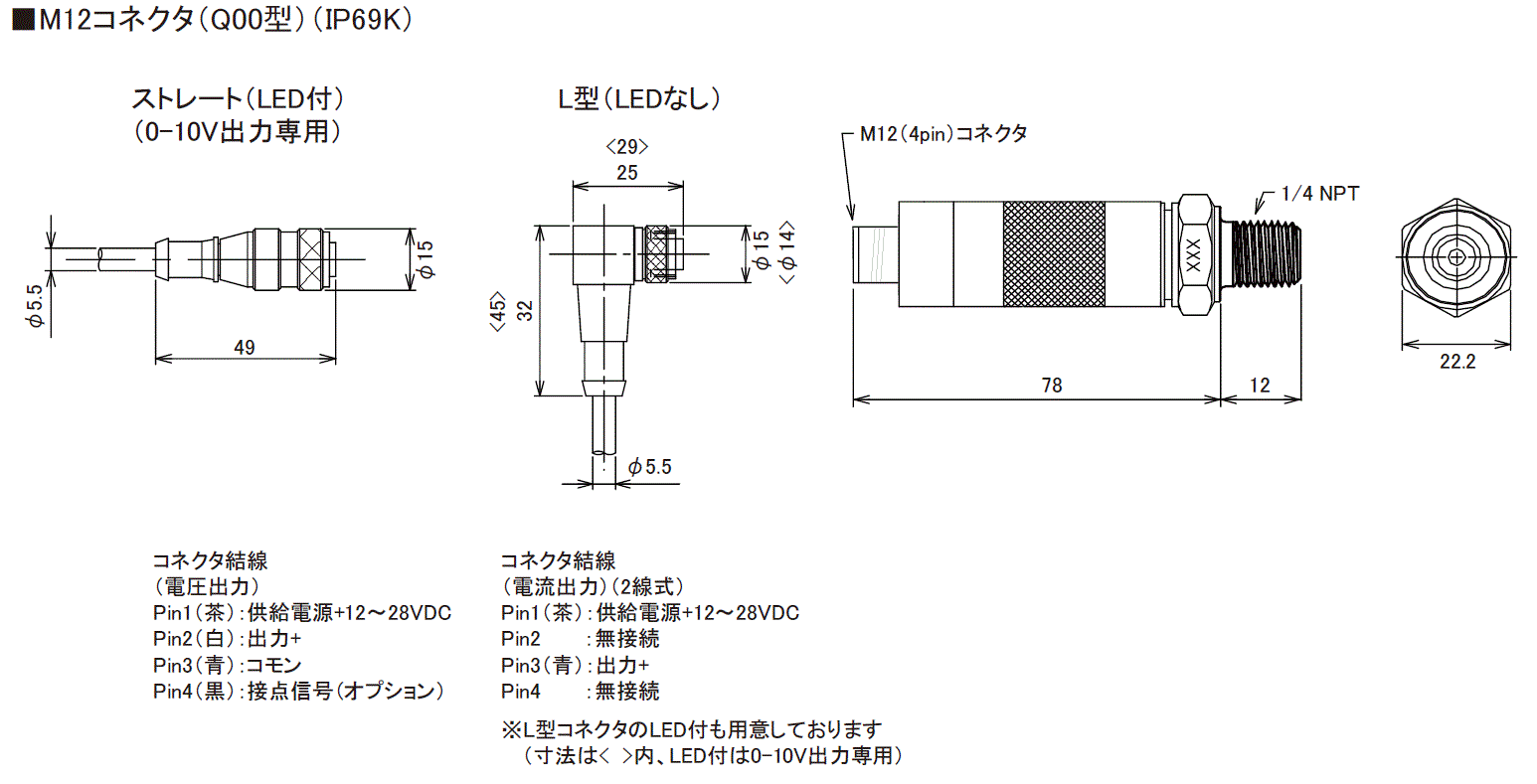

型式:D00型(IP65)(4pin DIN43650)   型式:Q00型(IP69K)(M12コネクタ)
拡大する 拡大する

圧力センサ

製品名 圧力レンジ 精度 ダイヤフラム材質 出力更新 温度ドリフト 使用温度範囲 耐振動/耐衝撃 保護規格
TD1000

Transducers Direct

カタログPDF

最大68MPa
真空計測も可能
±0.15%FS 17-4PH
ステンレス
(SUS630)
1msec ±0.65%FS
以下
-40℃~100℃ 20G / 100G IP65 / IP69K
TransducerDirect

- - - - - - - -
TD2000

Transducers Direct

カタログPDF

最大0.1~40MPa ±0.05%FS 17-4PHステンレス(SUS630) 1msec ±0.2%FS -40℃~100℃ 20G / 100G IP65 / IP69K
TDH70

Transducers Direct

カタログPDF

最大8000psi
ゲージ圧
0.5% - 電圧 / 電流 - -20℃~80℃ - -
TDH43

Transducers Direct

カタログPDF

最大0.1~68MPa
真空~最大2MPa
±0.4%FS SUS316(≦10MPa)
17-4PHステンレス(SUS630)(>10MPa)
20msec ±1%FS -20℃~125℃ 11G / 50G IP67
TDH33

Transducers Direct

カタログPDF

最大0.1~68MPa
真空~最大2MPa
±1%FS SUS316(≦10MPa)
17-4PHステンレス(SUS630)(>10MPa)
20msec ±1%FS以下 -20℃~125℃ 11G / 50G IP65
