GYMSC-01 コントローラコンパクトシリーズ
磁歪式リニアセンサ
GYMSC-01 コントローラ
- コンパクトヘッドのリニアセンサをお探しの方
- 油圧シリンダーに内蔵できるリニアセンサをお探しの方
- 耐環境性に優れたリニアセンサをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
コンパクトヘッド
性能
仕様
| 線形性 | ±0.025FS以下 TYP | 分解能 | 0.01％FS以下 | |
|---|---|---|---|---|
| 繰返し精度 | ±0.01％FS以下 | 温度特性 | ±40ppmFS/℃以下（プローブ） ±50ppmFS/℃以下（コントローラ） |
|
| 電圧出力 | 0～10Vまたは10～0V （負荷電流Max.5mA、負荷抵抗Min.2kΩ） |
電流出力 | 4～20mAまたは20～4mA （負荷抵抗500Ω以下） |
|
| 供給電源 | +24（±2）VDC（100mA） | サンプリング周波数 | 標準1kHz（ストローク1000mmまで） | |
| 耐圧 | 35MPa（プローブロッド部） | 使用温度範囲 | -20℃～80℃（プローブ） 0℃～60℃（コントローラ） |
|
| 保存温度範囲 | -40℃～80℃ | 耐振 | 6G（または 40Hz 2mmPP） | |
| 耐衝撃 | 50G（2msec） | 保護規格 | IP67（プローブ） | |
| ケーブル | 1.5m（標準）（オプションMax.100m） |
・上記精度は有効ストローク300mm以上のセンサに適用されます。
300mm未満のセンサは300mmのセンサ仕様と同等になります。
・ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより
行うことができます。（調整範囲：±3%FS）
①有効ストローク
15～3000mm
②根元デッドゾーン
S：50mm（標準）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
③先端デッドゾーン
S：70mm/90mm/100mm（標準）
・⑤で指定するマグネット（フロート）で標準寸法が決まります。
| 先端DZ | マグネット | フロート |
|---|---|---|
| 70mm | M2PN,M0SM,M0LM,M3,M11N | F25N,F28N |
| 90mm | F28S,F30S | |
| 100mm | T144,T163 | F40S,F42S,F50S |
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
④取付ネジ/ロッド径
J8：M20xP1.0、ロッド径Φ8（標準）
L8：M16xP2.0、ロッド径Φ8
E8：M20xP1.5、ロッド径Φ8
N：M18xP1.5、ロッド径Φ10
U：3/4-16UNF-3A、ロッド径Φ10
K6：M16xP1.5、ロッド径Φ6
⑤組合せマグネットまたはフロート
| マグネット | フロート |
|---|---|
| M2PN：No.2PNマグネット（標準） M0SM：No.ΦSPMマグネット M0LM：No.ΦLPMマグネット M3：No.3マグネット M11N：No.11Nマグネット T144：No.T14-M4マグネット T163：No.T16-M3マグネット MG□：上記以外のマグネット | F28S：Φ28SUS316フロート F30S：Φ30SUS316フロート F40S：Φ40SUS316（B）フロート F42S：Φ42.5球SUS316フロート F50S：Φ50SUS316フロート F54S：Φ54SUS304フロート F25N：RF-A10プラスチックフロート F28N：RF-A6プラスチックフロート FL□：上記以外のフロート |
⑥ケーブル取出し
G□F：ケーブル直出し/ケーブル端切放し型（標準）
G□A：ケーブル直出し/ケーブル端中継コネクタ付き
（□：ケーブル長さ（m）入力）

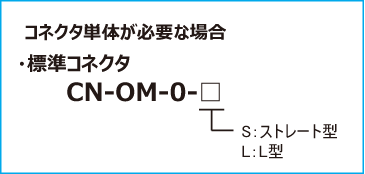

CN：コネクタ型（オプション）
⑦位置出力
AD：0～10V（ロッド先端へ移動時、増加動作）
AR：10～0V（ロッド先端へ移動時、減少動作）
BD：4～20mA（ロッド先端へ移動時、増加動作）
BR：20～4mA（ロッド先端へ移動時、減少動作）
CD□□：バイポーラ出力（-□～+□V）
（例えば CD10：-10～10V）
CR□□：バイポーラ出力（□～-□V）
（例えば CR10：10～-10V）
⑧供給電源
24S：24VDC供給（標準）
外形寸法図

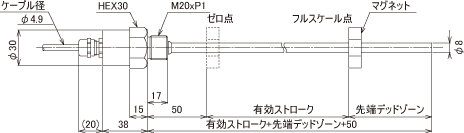

| ケーブル直出し型（標準） | コネクタ型ストレート （オプション） |

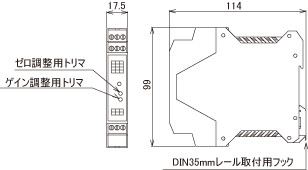

コネクタ型L型（オプション） | GYMSCコントローラ | |||
|---|---|---|---|---|---|---|
|
|
|
|
|||
|
|
|
|
|
・材質 プローブヘッド：SUS304、プローブロッド：SUS304
・マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ：オムロン製XS2C-D4S1（ストレート型）またはD4S2（L型）（材質：PBT樹脂）
コンパクトシリーズ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
アナログ出力 デジタル出力 |
15～3000mm | ±0.025%FS | 0.01%FS | ±0.01%FS | -20～80℃ | 6G / 50G | IP67 |
|
組合せコントローラによる | 15～250mm | ±0.05%FS | （アナログ出力） 0.03%FS （デジタル出力） 0.1mm |
±0.03%FS | -20～80℃ | 3G / 20G | IP64 |
| 組合せコントローラによる | 15～1000mm | ±0.05%FS | （アナログ出力） 0.01%FS （デジタル出力） 0.1mm |
±0.01%FS | -5～60℃ | 6G / 20G | IP64 | |
| 組合せコントローラによる | 15～1250mm | ±0.025%FS 以下 |
（アナログ出力） 0.01%FS （デジタル出力）0.1mm |
±0.01%FS 以下 |
-20～80℃ | 6G / 50G | IP67 | |
| 組合せコントローラによる | 15～1250mm | ±0.025%FS 以下 |
（アナログ出力） 0.01%FS （デジタル出力）0.1mm |
±0.01%FS 以下 |
-20～80℃ | 6G / 50G | IP67 | |
|
組合せコントローラによる | 15～1000mm | ±0.05%FS | （アナログ出力） 0.01%FS （デジタル出力）0.1mm |
±0.01%FS | -20～80℃ | 6G / 20G | IP67 |
