GYTB-SAプローブフロート式液面レベル計
フロート式液面レベル計
GYTB-SAプローブ
GYTB-SA型プローブはセンサにGYSE-A型プローブエレメントを内蔵する端子台型レベル計です。
アナログ出力は16bitの高分解能を有します。
また2個のフロートを使用し、マルチフロートシステム（2個のフロートの各々の出力）や、2点間距離の出力も可能です。
センサエレメントを端子台から取り外し交換ができ、
別売の機器（ソフト付）（型式：GPM）により客先でゼロ/フルスケール点の調整及び出力方向の変更が可能です。
ノイズキャンセル機能

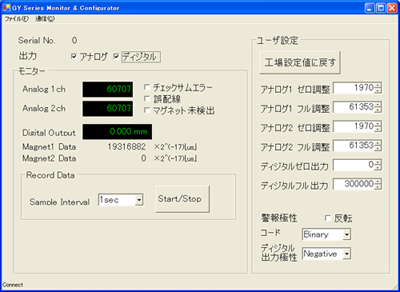

GPM設定
・同時に電圧と電流の位置出力が可能（OUT1、OUT2）
・2点間距離（OUT1のみ）
・各々のフロートの位置出力（フロート1=OUT1、フロート2=OUT2）
＜ダウンロードファイル＞
・カタログ（日本語）：2014122000G版
・取説（日本語）：2023年 12月 18日 第7版
・カタログ（英語）：2020072000G版
・取説（英語）：2021年8月6日 初版
- 高精度のアナログ出力のレベル計をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
センサエレメント着脱可能
センサエレメントをハウジングから取り外し交換が可能です。
フランジ付の場合、タンクに蓋をしたままセンサだけの交換が可能になります。
パラメータの自由設定
別売の機器（ソフト付き）（型式：GPM）により、
パソコンから客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。
仕様
| 線形性 | ±0.025%FS以下 TYP | 分解能 | 16bit（65536） | |
|---|---|---|---|---|
| 繰返し精度 | ±0.001%FS以下 | 温度特性 | ±20ppmFS/℃以下 | |
| 電圧出力 | 0～10V または 10～0V （負荷電流Max.5mA、負荷抵抗Min.2kΩ） |
電流出力 | 4～20mA または20～4mA （負荷抵抗Max.500Ω） |
|
| 供給電源 | +24（±2）VDC（80mA） | サンプリング周波数 | 100Hz(液面計仕様) | |
| 使用温度範囲 | -20～+75℃ | 耐振 | 6G（40Hz） | |
| 耐衝撃 | 20G（2msec） | 保護規格 | IP65 | |
| オプション品 | GPM設定器 |

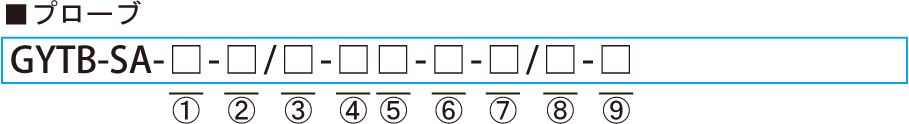

型式
①有効ストローク
50～7500mm
②根元デッドゾーン
S：50mm（標準）
□：□mm（ご相談下さい。）
・フロートとの組合せで、対応できる寸法が異なります。
③先端デッドゾーン
S：70mm/100mm（標準）
・⑤で指定するフロートで標準寸法が決まります。
| 先端DZ | フロート |
|---|---|
| 70mm | F28N |
| 100mm | F40S,F42S,F50S,F54S |
・フロートとの組合せで、対応できる寸法が異なります。
④取付ネジ
B：R3/4（標準）
F：フランジ又はフェルール（サイズをご指定下さい）
⑤ロッド径
無記入：Φ10（標準）
14：Φ13.8
⑥組合せフロート
| フロート | F40S：Φ40SUS316（B）フロート F42S：Φ42.5球SUS316フロート F50S：Φ50SUS316フロート F54S：Φ54SUS304フロート F28N：RF-A6プラスチックフロート |
|---|
⑦位置出力（OUT1）
AD：0～10V（ロッド先端へ移動時、増加動作）
AR：10～0V（ロッド先端へ移動時、減少動作）
BD：4～20mA（ロッド先端へ移動時、増加動作）
BR：20～4mA（ロッド先端へ移動時、減少動作）
CD□□：バイポーラ出力（-□～+□V）
（例えば CD10：-10～10V）
CR□□：バイポーラ出力（□～-□V）
（例えば CR10：10～-10V）
⑧アナログ出力の追加オプション（OUT2）
N：オプション不要（標準）
□：⑦から選択
⑨高温ロッドオプション
無記入：75℃（標準）
H0：100℃

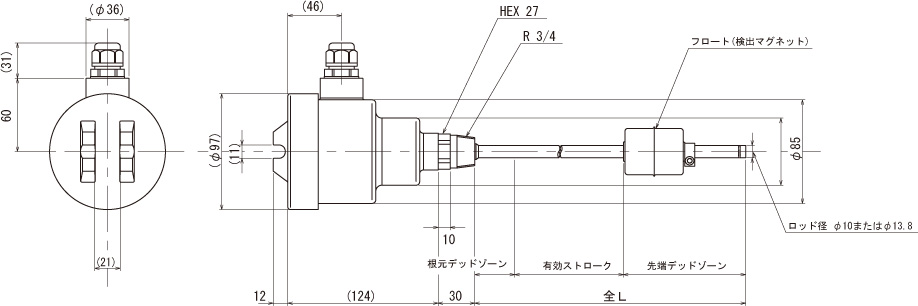

外形寸法図
| プローブ | 端子台 | |||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
・材質 プローブヘッド：アルミ合金（AC2A）、プローブロッド：SUS316
・電源は+24Vを端子台下段の[24V]と[0V]に接続します。
・出力は端子台上段の[OUT1]と[COM1]に出力されます。
・警報出力は端子台上段の[ALM]と[COM3]に出力されます。
・オプション出力は端子台下段の[OUT2]と[COM2]に出力されます。
・[COM1]と[COM2]および[COM3]は内部で接続されています。
・シールド編組線は基板のねじ部（5箇所あるうち1箇所）に接続し、他端を接地します。（接地することでノイズの影響のある場合は無接続とします。）
※ケーブルは付属しません。5芯以上一括シールド線（ケーブル外径：Φ5～Φ8.8、電線サイズ：0.2sq以上）をご使用ください。
ケーブル長は電圧出力の場合は10m、電流出力の場合は100mが目安です。
フロート式液面レベル計
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
電圧 電流 |
50～7500mm | ±0.025％FS | 16bit（65536） | ±0.001%FS | -20～75℃ | 6G / 20G | IP65 |
|
- | - | - | - | - | - | - | - |
| - | - | - | - | - | - | - | - |
