ATG1高精度リニアゲージ

高精度リニアゲージ

ATG1

ATG1写真

Φ20の本体に信号処理部まで内蔵したオールインワンタイプの高精度リニアゲージです。

電源を供給するだけでA/B相パルス信号を出力します。

センサ内部には、高精度にN極とS極が交互に着磁された磁気テープと

磁気抵抗素子が実装されており、磁気パターンを非接触で検出し、

得られたSIN/COS信号から専用LSIにより高精度のパルス信号を出力します。

<ダウンロードファイル>
・カタログ(日本語):2016122000G版
・取説(日本語):2017年1月16日 R2.0版

・取説(英語):2016年11月30日 R1.1版

・CADデータ:ATG外形図.dxf

こんな方にオススメです

  • 高精度のリニアゲージをお探しの方
  • 堅牢なリニアゲージをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

ストローク 10mm 出力 インクリメンタル A/B相パルス
EIA-422準拠差動型ラインドライバ
分解能(4逓倍) 1μm(標準)
0.2μm(オプション)
線形性 ±2μm(1mm以内)
±10μm(全ストローク)
再現性(20℃) 1μm以下 測定力(20℃) 1.3N~2.6N(水平)
供給電源 DC24V(±2V)、0.15A 使用温度範囲 0℃~60℃
保存温度範囲 -20℃~60℃ 耐振動 6G(または 40Hz 2mmpp)
耐衝撃 50G(2ms) 保護規格 IP67(防塵防水構造)
引出ケーブル 標準1m(オプション:最大10m) 延長ケーブル 最大30m
(引出ケーブル含めて40m以内)

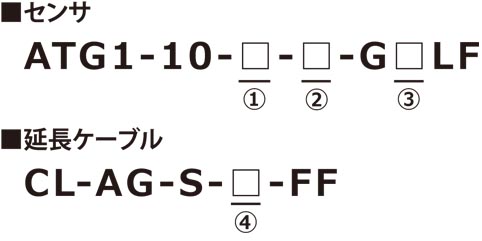

型式

①分解能
 L:1μm(標準)
 H:0.2μm(オプション)

②ベローズ材質
 N:NBR(標準)
 F:フッ素ゴム(オプション)

③センサ引出ケーブル長
 メートル単位:最大10m

④延長ケーブル長
 メートル単位:最大30m
(注)③と④のケーブル長を合計して40m以内

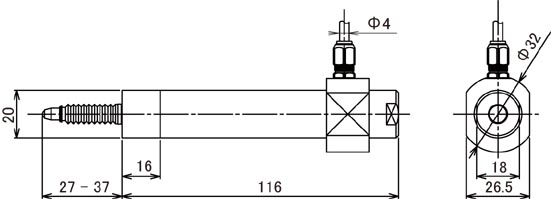

外形寸法図

センサ   結線表
拡大する 拡大する

高精度リニアゲージ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
ATG1

サンテスト

カタログPDF

A/B相パルス
ラインドライバ
10mm ±2μm
(1mm以内)
±10μm
(全ストローク)
1μm
(0.2μm)
1μm以下 0~60℃ 6G / 50G IP67
防塵防水構造
MSK-EX2

サンテスト

カタログPDF

A/B相パルス
ラインドライバ
10mm ±2μm
(1mm以内)
±10μm
(全ストローク)
1μm
(0.2μm)
1μm以下 -20~60℃ 6G / 50G センサ
IP40
セパレータ
IP20
