EX-GYdT-LTプローブ防爆仕様

生産終了

磁歪式リニアセンサ

EX-GYdT-LTプローブ

EX-GYdT-LTプローブ写真

EX-GYdT型プローブはセンサーにGYLT(コントローラ一体)型プローブエレメントを内蔵する耐圧防爆構造型液面計・変位計です。電流出力型です。
ヘッド部を密閉構造とすることで防水性能を持たせるとともに小型化を実現させました。
防爆記号はExdIICT6であり、ほとんど全ての爆発性ガス雰囲気でご使用いただけます。

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

線形性 ±0.025%FS以下 TYP 分解能 0.01%FS以下
繰り返し精度 ±0.01%FS以下 温度特性 ±40ppmFS/℃
電流出力 4~20mAまたは20~4mA (負荷抵抗Max500Ω) 周波数特性 走査周波数100Hz~1kHz(ストロークにより異なる)
電源(注4) +24VDC(±2V)50mA以下 耐圧(注5) 35MPa(プローブロッド部)/1MPa(Φ50SUS316フロート)
使用温度範囲 -20℃~+60℃(結露不可)(注5) 保存温度範囲 -40℃~+80℃(結露不可)
耐振動 6G(または40Hz 2mmpp) 耐衝撃 50G(2ms)
保護規格 IP67(オプション IP68) 防爆記号 Exd II CT6

注1:記載のないプローブエレメントの電気的仕様は内蔵する各プローブエレメントのページを参照して下さい。

注2:上記精度は有効ストローク300mm以上に適用されます。

注3:EX-GYdT-LT型は有効ストローク2000mmまでを目処にご使用ください。

注4:+24V以外の電源仕様は各プローブエレメントのページを参照して下さい。

注5:国際規格IECに整合した技術的基準では本品の適用される環境条件は、周囲温度:-20℃~+60℃/大気圧:80kPa~110kPaの範囲内で使用されると規定されています。

型式

①基本型式

②センサエレメント

LT:GYLT型(アンプ内蔵)

③ロッド径

10:ロッド径Φ10/14ロッド径Φ13.8

④ロッド全長(mm)

(max2200mm)

⑤出力方向

D:マグネット(フロート)のロッド先端移動で出力増加

R:マグネット(フロート)のロッド根元移動で出力増加

⑥ケーブル種類

S:標準型/W:水没型(エコケーブル)

⑦ケーブル長

5:5m(標準)(オプションmax 100m)

⑧出力仕様

A:0~10V 電圧出力/B:4~20mA 電流出力/C:他の出力

⑨有効ストローク(mm)

300,500,700,1000,1500,2000

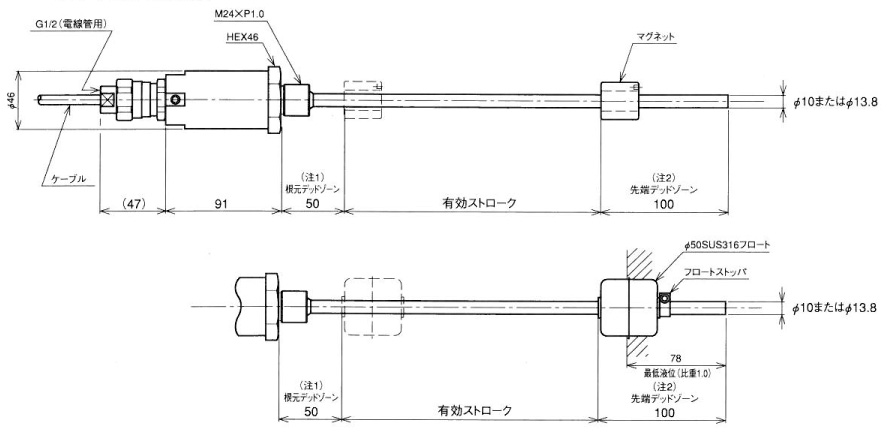

外形寸法図

プローブ
拡大する

■材質 プローブヘッド:黄銅(ニッケルメッキ)/プローブロッド:SUS316

注1:根元デッドゾーンはあらかじめご指定いただけると変更ができます。フロートがデッドゾーンにはいるおそれのある場合はオプションのフロートストッパーをご使用ください。

注2:先端デッドゾーンは有効ストロークおよび使用温度などにより最大130mmまで増加します。

注3:最低液位は先端デッドゾーンの変更、液比重により変動します。

※ケーブル長は100mが目安です。

防爆仕様

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
EX-GYdT-LTプローブ

サンテスト

- - - - - - - -
EX-GYdT-A プローブ

サンテスト
