IGY3 シリーズ.防爆仕様

磁歪式リニアセンサ

IGY3 シリーズ.

IGY3 シリーズ.写真

ゾーン1(1種危険場所)で使用できる国際規格に準拠した本質安全場防爆構造
磁歪式変位センサです。
電源トランス・フォトカプラ絶縁方式を採用し、A種接地(第1種接地)が不要
です。
オプションで高温度100℃(ロッド部)が可能です。

 型式検定合格記号:第TC18625号(2008年合格)


【特徴】

 1.Ex・・・国際規格に準拠した本質安全防爆構造
 2.電源トランス・フォトカプラ絶縁方式を採用し、A種接地(第一種接地)が不要
 3.センサーとコントローラ間ケーブル長さは専用ケーブルで400mまで可能
 4.センサーのロッド部分、すなわち測定部温度100℃(オプション)が可能

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」:78ページ、79ページ
・取説(日本語):2017年3月23日 初版
・GY総合カタログ(英語)「GY22-017E」:78ページ、79ページ
・取説(英語):2009年8月3日 初版

こんな方にオススメです

  • 本質安全防爆構造型のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

0種危険場所でも使用可能

A種接地不要

性能

仕様

線形性 ±0.05%FS以下 Typ. 分解能 0.03%FS以下
繰返し精度 ±0.03%FS以下 温度特性 ±0.02%FS/℃以下(プローブ)
±30ppmFS/℃以下(コントローラ)
±50ppmFS/℃以下(P/Aコンバータ)
供給電源 90~110VAC 50/60Hz 3W以下(コントローラ)
+24(±2)VDC 0.1A(P/Aコンバータ)
耐圧 35MPa(プローブロッド部)
使用温度範囲 -5℃~+60℃(プローブへッド)(標準)
-5℃~+100℃ (プローブロッド)(オプション)
0℃~+60℃(コントローラ)
0℃~+60℃(P/Aコンバータ)
保存温度範囲 -40℃~+80℃
耐振 6G(または 40Hz 2mmPP) 耐衝撃 50G(2msec)
保護規格 プローブ:IP65
コントローラ:IP20
P/Aコンバータ:IP20
防爆記号 ExibⅡCT4

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。

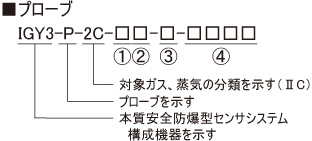

型式

①プローブロッド部 使用温度範囲
 S:-5~60℃(標準)
 H:-5~100℃(オプション)


②取付ネジ
 M:M24xP1.0(標準)
 N:M18xP1.5
 U:3/4-16UNF


③ロッド径
 1:Φ10(標準)
 2:Φ13.8
 8:Φ8


④有効ストローク
 50~1500mm
 ※最長ストロークは、使用するマグネットまたは フロートにより異なります。


 *組合せ可能なマグネット/フロート


マグネットフロート
T142、T162、
BE、BF
F28S、F54S、F42S
F40S、F30S、F50S (注)
  ・上記以外のマグネット/フロートは、別途ご相談下さい。
  ・マグネット/フロートが必要な場合は、別途ご注文下さい。
  (注)フロートにF40S、F30S、F50S を追記。 GY総合カタログは次回改版時に修正します。(記:2022/11/15)

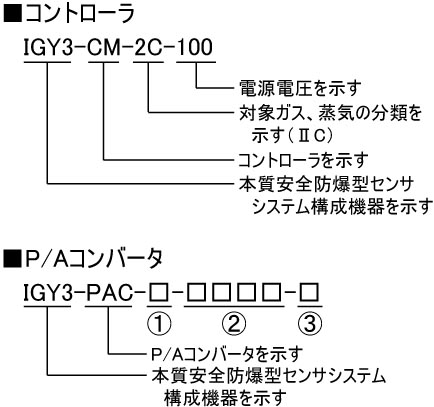

①出力
 A:0~10V
 B:4~20mA


②有効ストローク(mm)
 50mm~1500mm


③出力増加方向(ロッド先端へ移動時)
 D:増加動作
 R:減少動作

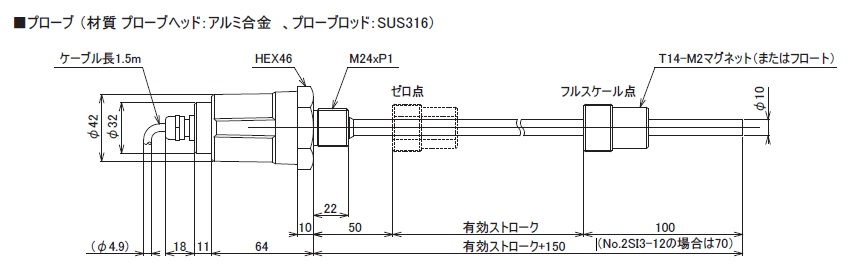

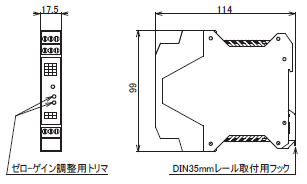

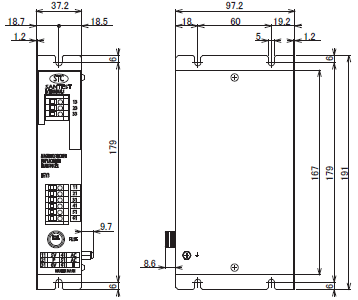

外形寸法図

プローブ   コントローラ   P/Aコンバータ   構成図
拡大する 拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304

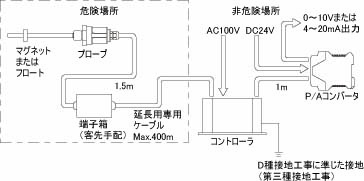

【構成】
・IGY3シリーズは主製品としてプローブ(センサ)、コントローラ、P/Aコンバータからなり、他に検出マグネット※(またはフロート※)、
 プローブ-コントローラ間ケーブル、コントローラ-P/Aコンバータ間ケーブルが必要となります。
 (※マグネットまたはフロートは法規によりプラスチック製のものは使用できません。)
・プローブ-コントローラ間ケーブルは1.5m長ケーブルがケーブルグランドを使用してプローブに取り付けられています。
 延長する場合は専用ケーブル(2芯シールド線)を用いて400mまで可能です。(プローブに取付の1.5m長ケーブルとは中継端子を用いて接続してください。)
・危険場所に設置できるものはプローブと検出マグネット(またはフロート)です。コントローラ、P/Aコンバータは非危険場所に設置します。

防爆仕様

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
IGY3 シリーズ.

サンテスト

カタログPDF

電圧
電流
50~1500mm ±0.05%FS 0.03%FS ±0.03%FS -5~+60℃
(-5~+100℃)
6G / 50G IP65
EX-GYdT-A プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS 0.01%FS ±0.01%FS -20~+60℃ 6G / 50G IP67
(IP68)
IGY4 シリーズ

サンテスト

カタログPDF

組合せコントローラによる 15~4000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.01%FS (プローブ)
-20~+60℃
(セパレータ)
-20~+50℃
6G / 100G
(プローブ)
IP67
EX-GYdS-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -20~+60℃ 6G / 50G IP65
EX-GYdS-A プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS 0.01%FS ±0.01%FS -20~+60℃ 6G / 50G IP65
EX-GYdT-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~+60℃ 6G / 50G IP67
(IP68)
