SG31ワイヤ式リニアエンコーダ
ワイヤ式リニアエンコーダ
SG31
ドイツSIKO社製のワイヤ式リニアエンコーダです。
バッテリーレスのフルアブソリュート方式です。
出力は 電流出力（4~20mA）（標準）もしくは 電圧出力（0~10V）です。
標準品はサンテスト在庫品です。
優れた耐環境性（保護規格：IP65）、優れた堅牢性（耐衝撃：100G、耐振動：10G）を有し、
-40℃での低温環境でも使用可能です。ワイヤ材質は塵や水に強いプラスチックコーティング仕様です。
信号線への電圧供給や設定ボタンにより出力範囲を設定できます。
＜ダウンロードファイル＞
・カタログ（日本語）：SG31_catalog_JPN_20230609
・取説（日本語）：2023年 4月24日 第2版
・CADデータ（2D）：SG31_cad.dxf
・CADデータ（3D）：SG31_3D.zip
・コネクタ+ケーブルの外形図/結線表
ストレート型：CL-AV58-S-□-SF
Ｌ型 ：CL-AV58-S-□-LF
- アブソリュートタイプのワイヤ式リニアエンコーダをお探しの方
- 即納のワイヤ式リニアエンコーダをお探しの方
- 耐環境性に優れたワイヤ式リニアエンコーダをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
任意の位置で出力範囲の設定が可能
エンコーダ前面の設定ボタンや信号線により出力範囲の設定が可能です。
仕様
| ワイヤ長さ/径 | 3ｍ / Φ0.61mm | ワイヤ材質 | ステンレス（プラスチックコーティング） | |
|---|---|---|---|---|
| ワイヤ張力 | Min.3N | 最大速度 | 300mm/sec（使用条件による） | |
| 分解能 | DA 13bit | 再現性 (*1) | ±0.15mm | |
| 出力 (*2) | 4~20mA（負荷抵抗 Max.500Ω） 0~10V（負荷抵抗 Min.10kΩ） |
供給電圧 | +8~32VDC （+24V供給時の消費電流 約20mA） |
|
| 使用温度範囲 | -40℃~+80℃（ケーブルは除く） | 重量 | 約 0.7kg | |
| 保護規格 | IP65（エンコーダ部） |
(*1) 再現性はワイヤBoxの機械的な値です。
(*2) オプションでインクルメンタル出力やSSI出力も可能です。

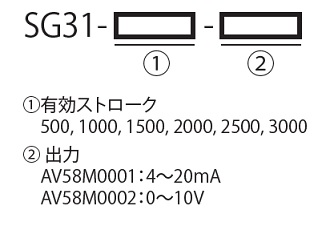

型式

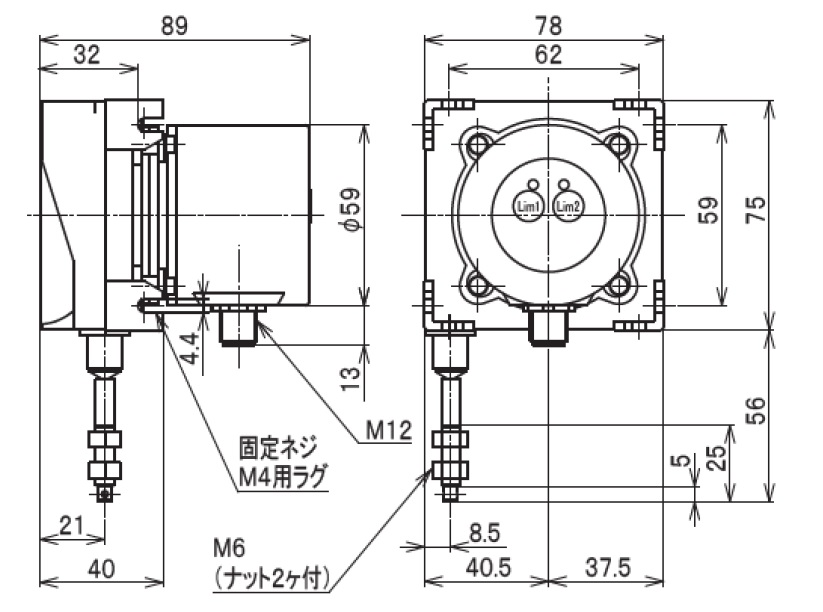

外形寸法図

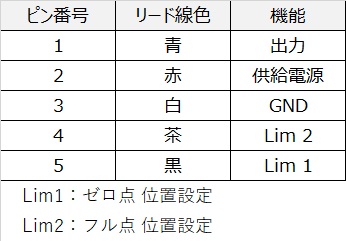

| 本体 | ケーブル結線 | |||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
ワイヤ式リニアエンコーダ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 最大速度 | 使用温度範囲 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| 電流 電圧 |
3000mm | - | DA 13bit | ±0.15mm | 300mm/s | -40～80℃ | IP65 | |
| A/B相パルス (Push-Pull) |
6000mm | - | 0.1mm | ±0.15mm | 300mm/sec | -20℃〜80℃ | IP65 | |
| A/B相パルス (PushPull) <オプション> アナログ出力 |
2000mm | ±0.1%FS | 0.1mm （パルス周期） |
±0.15mm | 150mm/sec | -10℃～80℃ | IP54 | |
|
電圧 / 電流 CAnopen |
500mm, 1000mm | - | 12bit（アナログ出力の場合） | - | お問合せ 下さい |
-40℃～85℃ | IP69K |
|
A/Bパルス SSI CANopen |
2000mm | - | - | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | - |
|
ﾎﾟﾃﾝｼｮﾒｰﾀ 電圧, 電流 |
300mm 600mm |
±0.35% （ﾎﾟﾃﾝｼｮﾒｰﾀ） |
- | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | IP50 |
|
A/B相パルス SSI アナログ |
2m～60m | ±0.05%FS | Min.0.01mm | ±0.05%FS | 1m/sec （ワイヤ長による） |
-20℃～70℃ | IP64 |
