IT108差動トランス
差動トランス
IT108
信頼性の高いHalf-Bridge方式を採用した差動トランスで、コイル及びエレクトロニクスはエポキシモールドされた完全密閉型で耐環境性に優れ、全面磁気シールドがされています。
線形性は出荷に際し、一品ごとに検定されDC型については、アブソリュート・リニアリティ評価方式及びAC型については、最小二乗法に依って、その線形性が規定された高精度のものです。(0.5%及び0.25%)
他の諸特性については、DC型においてリップル0.025%FS及び0.05%FS、温度ドリフト0.01%FS/℃と格段に優れており、AEGテレフンケン、ダイムラーベンツ、デュポン、マンネスマン、マックスプランク研究所、シーメンス、フォルクスワーゲン、BBCなどヨーロッパを代表する企業で実証済みです。
DC型差動トランス及び電源モジュールは全て短絡防止回路、電源極性誤配線防止回路付で安全なものとなっています。
- 差動トランス（LVDT）をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| センサー型式 | 直線 | 励磁方式 | AC | |
|---|---|---|---|---|
| ストローク | ±2mm、±4mm | 精度 | 0.5% (オプション0.25%) | |
| 出力信号 | 1000mV/mm(代表例) | 直流抵抗 | 120Ω | |
| インダクタンス | 28mH | 動作温度 | -20℃～+80℃ | |
| 保存温度 | -30℃～+100℃ | 耐衝撃 | 20G | |
| 耐振 | 5～60Hz/0.3mmpp 60Hz～2kHz/3G | 許容加速度 | 6G(常時) |
■明記ない限り±20℃、±15VDC（供給電圧）でのデータである。

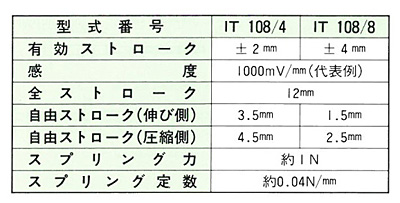

型式

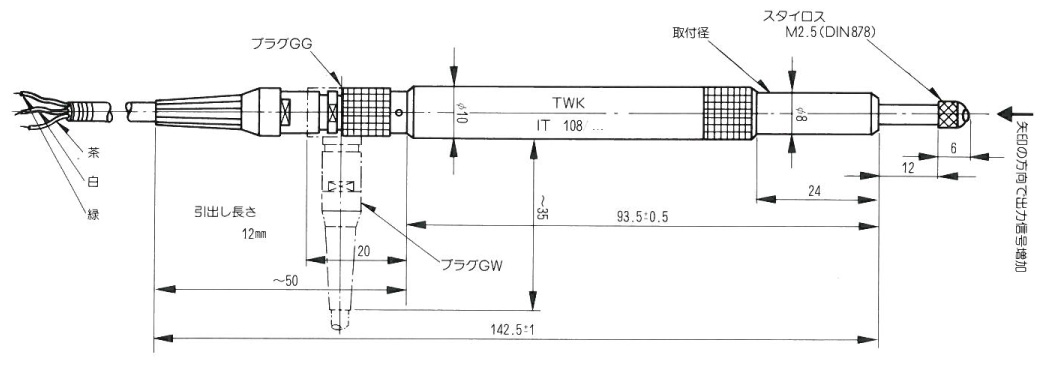

外形寸法図
|
||||||
|
|
■保護規格：IP50
差動トランス
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| 電圧出力 | ±2, ±4mm | ±0.5%FS | - | - | -20～80℃ | 3G / 20G | IP50 | |
|
電圧または電流出力 | 5, 10, 15mm | ±0.5%FS | - | - | -40～85℃ | 3G / 20G | IP66 |
| 電圧または電流出力 | 20～200mm | - | - | - | -30～100℃ | 6G / 20G | - | |
| ±10V | ±10～±100mm | ±0.5%FS | - | - | -10～80℃ | 6G / 20G | - | |
| 電圧または電流出力 | ±45° | ±0.5%FS（±10°） ±1.0%FS（±30°） ±1.5%FS（±45°） |
- | - | -10～60℃ | 3G / 20G | IP51 | |
| 電圧または電流出力 | ±45° | ±0.5%FS（±10°） ±1.0%FS（±30°） ±1.5%FS（±45°） |
- | - | -20～80℃ | 3G / 20G | IP51 | |
| 電圧出力 | ±2, ±4mm | ±0.5%FS | - | - | -55~120℃ | 3G / 20G | - | |
| 電圧出力 | ±6～±75mm | ±0.5%FS | - | - | -55～100℃ | 3G / 20G | IP66 |
