Longfellow® Ⅱ (LFⅡ)ポテンショメーター

ポテンショメーター

Longfellow® Ⅱ (LFⅡ)

Longfellow® Ⅱ (LFⅡ)写真

Warters LongfellowⅡ(LFⅡ)とShort Longfellow(SLF)は独自の機構と長年のノウハウにより長寿命と高精度、耐振動性を実現した新世代のポテンショメータです。

■MystR®コンダクティブプラスチック抵抗素子により高精度と長寿命を実現
■耐磨耗性と耐振性を高めた独自形状のプラチナ合金ブラシ
■シャフトへの横荷重に強く長寿命の高性能軸受
■ブラシブロックの機構によりシャフトに横荷重が加わってもスムーズな動作
■異物の浸入を防ぐシャフトシール
■シャフトの回転可能

こんな方にオススメです

  • リニアポテンショメーター(直線)をお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

機械的仕様 機械的ストローク LFII-150:155mm
LFII-225:231mm
LFII-300:307mm
LFII-350:358mm
LFII-450:460mm
LFII-600:612mm
LFII-750:765mm
LFII-900:917mm
LFII-1200:1222mm
起動軸力 450gf 耐振 20G rms/0.75mm 5Hz~2kHz
耐衝撃 50G 11ms 寿命 1×109
バックラッシュ 0.025mm 動作温度 -65℃~105℃
保護規格 IP51 電気的仕様
有効ストローク LFII-150:152mm
LFII-225:229mm
LFII-300:305mm
LFII-350:356mm
LFII-450:457mm
LFII-600:610mm
LFII-750:762mm
LFII-900:914mm
LFII-1200:1219mm
線形性 0.1%
定格抵抗値 5.0kΩ ±20% 抵抗値偏差 ±20%
絶縁抵抗 1000MΩ DC500V 耐電圧 1000V rms
定格電力 LFII-150:4.5W
LFII-225:6.75W
LFII-300:9.0W
LFII-350:10.5W
LFII-450:13.5W
LFII-600:18.0W
LFII-750:22.5W
LFII-900:27.0W
LFII-1200:36.0W
ブラシ電流 1μA Max.

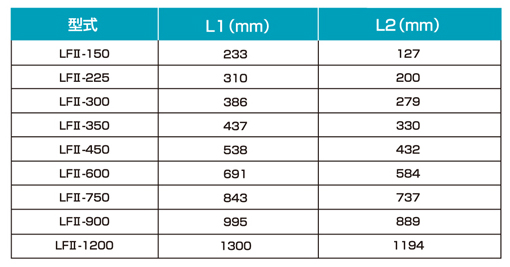

型式

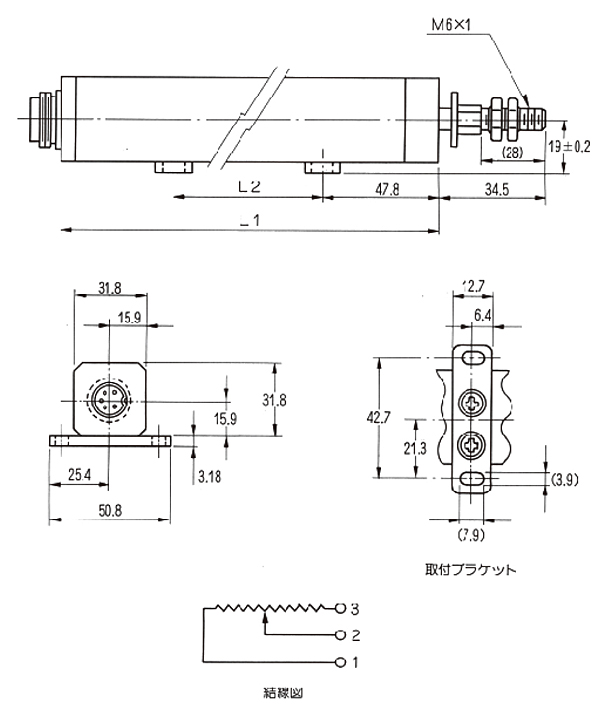

外形寸法図


拡大する

■相コネクタ付属。
■取付ブラケットは本体に固定されています。

ポテンショメーター

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
Longfellow® Ⅱ (LFⅡ)

米Honeywell社

カタログPDF

5kΩ(定格抵抗値) 150~1200mm ±0.1%FS - - -65~105℃ 20G / 50G IP51
Hollow Shaft PMR425

仏MCB社

カタログPDF

3.85kΩ
(定格抵抗値)
(機械的)128°
(電気的)94°
±1.5%FS - - -40~125℃ 50G IP64
Short Longfellow® (SLF)

米Honeywell社

カタログPDF

1.5kΩ~9.0kΩ 25~150mm ±0.1%FS - - -65~105℃ 20G / 50G IP51
RECTI H28

仏MCB社

カタログPDF

4.7kΩ~47kΩ(定格抵抗値) 25~1000mm ±0.1%FS
(50mm以下は)±0.5%以下
- - -40~105℃ - IP50
RECTI H12

仏MCB社

カタログPDF

4.7kΩ,10kΩ(定格抵抗値) 25~100mm ±0.1%FS - - -55~125℃ - IP50
RECTI P12

仏MCB社

カタログPDF

1~22kΩ(定格抵抗値) 10~300mm ±0.5%FS - - -40~105℃ - IP64
PP22

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 340° ±1%FS - - -55~105℃ - IP50
PP36

仏MCB社

カタログPDF

4.7kΩ、10kΩ 350° ±1%FS - - -55~105℃ - IP50
PP27

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 310° ±1%FS - - -40~105℃ - IP50
H27

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 345° ±0.1%FS - - -55~125℃ - IP50
H50

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 350° ±0.1%FS - - -55~125℃ - IP50
PMR403

仏MCB社

カタログPDF

4kΩ 95° ±1.5%FS - - -40~125℃ - -
