Short Longfellow® (SLF)ポテンショメーター
ポテンショメーター
Short Longfellow® (SLF)
Warters LongfellowⅡ(LFⅡ)とShort Longfellow(SLF)は独自の機構と長年のノウハウにより長寿命と高精度、耐振動性を実現した新世代のポテンショメータです。
■MystR®コンダクティブプラスチック抵抗素子により高精度と長寿命を実現
■耐磨耗性と耐振性を高めた独自形状のプラチナ合金ブラシ
■シャフトへの横荷重に強く長寿命の高性能軸受
■ブラシブロックの機構によりシャフトに横荷重が加わってもスムーズな動作
■異物の浸入を防ぐシャフトシール
■シャフトの回転可能
- リニアポテンショメーターをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 機械的仕様 | 機械的ストローク | SLF-T-25-D:30.5mm SLF-T-50-D:55.9mm SLF-T-75-D:80.0mm SLF-T-100-D:105.4mm SLF-T-150-D:156.2mm |
||
|---|---|---|---|---|
| 起動軸力 | 450gf | 耐振 | 20G rms/0.75mm 5Hz～2ｋHz | |
| 耐衝撃 | 50G 11ms | 寿命 | 1×109 | |
| バックラッシュ | 0.025mm | 動作温度 | -65℃～+105℃ | |
| 保護規格 | IP51 | 電気的仕様 | SLF-T-25-D:25.4mm SLF-T-50-D:50.8mm SLF-T-75-D:76.2mm SLF-T-100-D:101.6mm SLF-T-150-D:152.4mm |
|
| 有効ストローク | SLF-T-25-D:25.4mm SLF-T-50-D:50.8mm SLF-T-75-D:76.2mm SLF-T-100-D:101.6mm SLF-T-150-D:152.4mm |
線形性 | 0.1% | |
| 定格抵抗値 | SLF-T-25D:1.5kΩ ±20％ SLF-T-50D:3.0kΩ ±20％ SLF-T-75D:4.5kΩ ±20％ SLF-T-100D:6.0kΩ ±20％ SLF-T-150D:9.0kΩ ±20％ |
抵抗値偏差 | ±20％ | |
| 絶縁抵抗 | 1000MΩ DC500V | 耐電圧 | 1000V rms | |
| 定格電力 | SLF-T-25-D:0.75W SLF-T-50-D:1.4W SLF-T-75-D:2.25W SLF-T-100-D:3.0W SLF-T-150-D:4.5W |
ブラシ電流 | 1μA Max. |

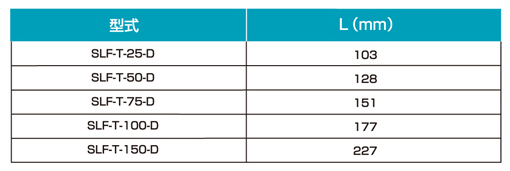

型式

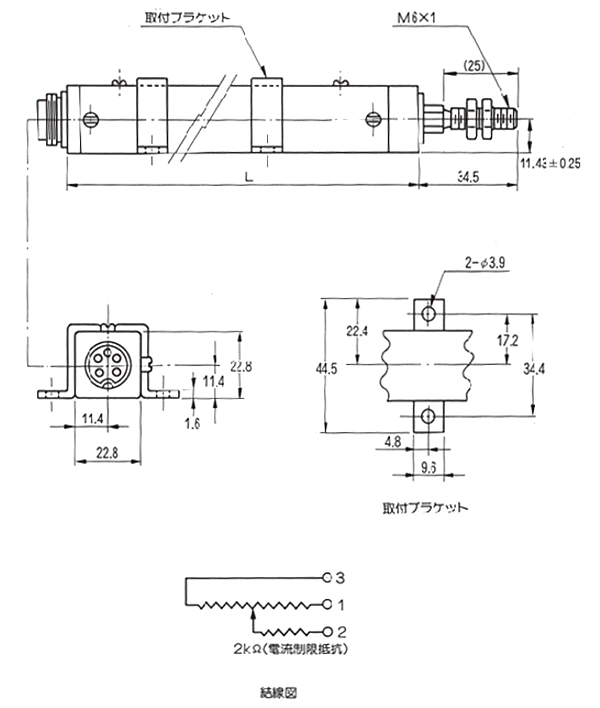

外形寸法図
|
||||||
|
|
■相コネクタ、取付ブラケット2個付属。
ポテンショメーター
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
1.5kΩ～9.0kΩ | 25～150mm | ±0.1%FS | - | - | -65～105℃ | 20G / 50G | IP51 |
|
3.85kΩ （定格抵抗値） |
（機械的）128° （電気的）94° |
±1.5%FS | - | - | -40～125℃ | 50G | IP64 |
|
5kΩ（定格抵抗値） | 150～1200mm | ±0.1%FS | - | - | -65～105℃ | 20G / 50G | IP51 |
| 4.7kΩ～47kΩ（定格抵抗値） | 25～1000mm | ±0.1%FS （50mm以下は）±0.5%以下 |
- | - | -40～105℃ | - | IP50 | |
| 4.7kΩ,10kΩ（定格抵抗値） | 25～100mm | ±0.1%FS | - | - | -55～125℃ | - | IP50 | |
| 1～22kΩ（定格抵抗値） | 10～300mm | ±0.5%FS | - | - | -40～105℃ | - | IP64 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 340° | ±1%FS | - | - | -55～105℃ | - | IP50 | |
| 4.7kΩ、10kΩ | 350° | ±1%FS | - | - | -55～105℃ | - | IP50 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 310° | ±1%FS | - | - | -40～105℃ | - | IP50 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 345° | ±0.1%FS | - | - | -55～125℃ | - | IP50 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 350° | ±0.1%FS | - | - | -55～125℃ | - | IP50 | |
| 4kΩ | 95° | ±1.5%FS | - | - | -40～125℃ | - | - |
