MSK4000磁気式リニアスケール
磁気式リニアスケール
MSK4000
■分解能：0.25mm
■センサーギャップ：5mm～20mm
＜ダウンロードファイル＞
・カタログ（日本語）：2024年3月 第5版
・カタログ（英語）
・取説（日本語）
・取説（英語）：2009年11月10日版
- 非接触のリニアスケールをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
優れた耐環境性
マグテープとセンサの間には適当なギャップがあり、
非磁性体のゴミや切屑、油などの侵入があっても誤動作しません。
仕様
| 出力信号 | A/B相パルス（ラインドライバ） | マグテープ | MB4000 | |
|---|---|---|---|---|
| ギャップ | 5mm～20mm | 横方向許容偏差 | ±5mm | |
| 分解能 | 0.25mm（4逓倍） | 精度 | ±2mm （周囲温度：+20℃） | |
| 繰返し精度 | ±2インクリメント | 温度係数 | (11±1)ppm/℃ | |
| 供給電源 | +24VDC±20%（電源極性逆接続保護付き） | 消費電流 | Max.25mA | |
| センサ速度 | Max.15m/sec | カウンタ周波数 | 19kHz | |
| 使用温度範囲 | -10℃～+70℃（相対湿度：100%、結露可） | 保存温度範囲 | -30℃～+80℃ | |
| 耐振 | 10G（5～150Hz） | 耐衝撃 | 50G（11ms） | |
| 保護規格 | IP67 | ハウジング材質 | ABS（灰色） | |
| ケーブルシース材質 | ポリウレタン | ケーブル外径 | Φ5(6芯) | |
| ケーブル曲げ半径 | 固定：25mm、可動：37.5mm |
型式
Ⓐ供給電源
4：+24VDC±20%
Ⓑケーブル接続型式/長さ(m)
E1-2.0：ケーブル引出し型/ケーブル長さ2m
※ケーブル長さMax.20m（オプション）
Ⓒ出力回路
LD-I：ラインドライバ RS422
Ⓓ基準信号
O：基準信号なし ※基準信号付きオプションはございません
Ⓔ分解能
0.25：0.25mm
Ⓐテープ幅
20：20mm
©長さ（m）
□：□m（0.1m単位） ※不感帯長さ：両端100mm
Ⓓ粘着テープ
TM：粘着テープ付き（標準）
TO：粘着テープなし（オプション）
Ⓔカバー（ステンレス）
AM：カバー付き（標準）
AO：カバーなし（オプション）
※MB4000はベースストリップ無し

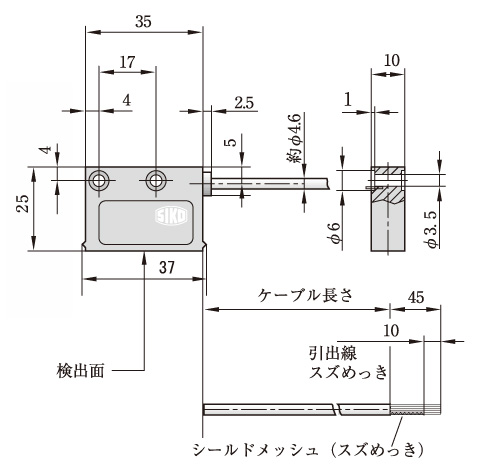

外形寸法図
| 外形寸法図 | ||||||
|---|---|---|---|---|---|---|
|
||||||
|
|
磁気式リニアスケール
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | センサ-テープ間ギャップ | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
±2mm | 0.25mm | ±2インクリメント | -10℃～+70℃ | 5～20mm | IP67 | |
|
アブソリュート SSI, RS485 |
最大4m | ±10μm以下 | 1μm | ±2μm以下 | -30～85℃ | 0.3mm以下 | IP67 |
| A/B相パルス （ラインドライバ） （Push-Pull） |
Max.90m （テープ長） |
1m以下の場合 ±0.08mm |
0.1mm | ±1インクリメント | -10℃～+70℃ | 0.1～2mm | IP67 | |
| A/B相パルス （ラインドライバ） （Push-Pull） |
最大90m （テープ長） |
1m以下の場合 ±0.055mm |
Min.1μm | ±0.01mm または ±1インクリメント |
-10℃～+70℃ | 0.1～2mm | IP67 | |
| A/B相パルス （ラインドライバ） |
最大4m （テープ長） |
1m以下の場合 ±0.01mm |
Min.0.2μm | ±0.001mm または ±1インクリメント |
-10℃～+70℃ | 0.1～0.4mm | IP67 | |
| A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
1mの場合 ±1.03mm |
0.25mm | ±1インクリメント | -10℃～+70℃ | 0.5～10mm | IP67 | |
| SSI | 最大5.12m （テープ長） |
1mの場合 ±0.08mm |
0.01mm | ±0.01mm | -20～+60℃ | 0.1～1mm | IP65 | |
| なし （表示器一体） |
Max.90m （テープ長） |
1mの場合 ±0.11mm |
0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP67 （センサ部） |
|
|
なし （表示器一体） |
Max.90m （テープ長） |
±（0.05+0.01xL）mm, L（m） | 0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP60 （フロントパネル） |
