FIM傾斜角センサ

傾斜角センサ

FIM

FIM写真

MEMS技術を採用した傾斜角センサです。

コンパクトなデザインで、3本のネジだけで使用できる簡単な取付です。

優れた耐環境性(IP66,IP67)、優れた堅牢性(耐衝撃性:100G、耐振動:20G)を有します。


<ダウンロードファイル>
・カタログ(日本語):FIM_catalogue_JPN_20220323

こんな方にオススメです

  • ローコストの傾斜角センサをお探しの方
  • コンパクトな傾斜角センサをお探しの方
  • 耐環境性に優れた傾斜角センサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

優れた耐環境性(IP66/IP67)

優れた堅牢性(耐衝撃:100G/耐振動:20G)

仕様

角度レンジ 2軸:最大±80°(取付方向:水平)
1軸:最大360°(取付方法:垂直)
出力 電流出力+RS232
電圧出力+RS232
供給電源 +12~30VDC(電流出力)
+10~30VDC(電圧出力)
分解能 アナログ:12bit
RS232:0.01°
精度 0.1°(-10~40℃) 使用温度範囲 -40~85℃
耐振動 20G(58-2000Hz) 耐衝撃 100G(6ms)
重量 約100g 保護規格 IP66, IP67

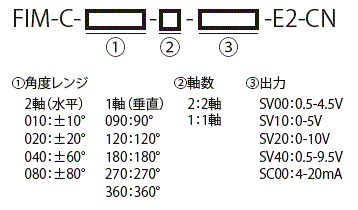

型式

【注意】
 センサの取付穴(3-Φ4.3)とGND(4番ピン/黄)が繋がっているため、下記の何れかの処置をお願いします。
 (下方の外形寸法図を参照ください)

 ・取付筐体とセンサの取付穴を絶縁する。
 ・取付筐体とセンサの取付穴を接続し、アース(FG)に落とす。
 ・取付筐体とセンサの取付穴を接続し、電源GNDに落とす。

外形寸法図

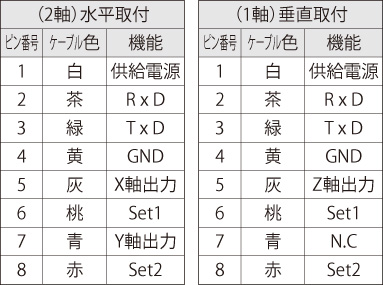

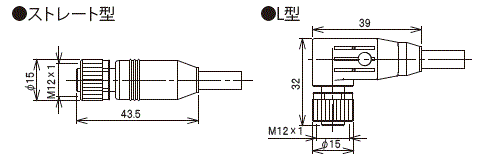

本体   ケーブル   結線
拡大する 拡大する 拡大する

傾斜角センサ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
FIM

サンテスト

カタログPDF

電圧
電流
1軸:最大360°
2軸:最大±80°
0.1° アナログ:12bit
RS232:0.01°
- -40~+85℃ 20G / 100G IP66, IP67
NBA65

0-10V / 4-20mA ±5°~±90°(5°単位で設定可能) - 0.05°(12bit D/A) at ±90° ±0.05° -40~+85℃ 10G / 50G IP67
(オプション:IP69K)
