IRDS-SV**-G*サーボコントローラ

サーボコントローラ

IRDS-SV**-G*

IRDS-SV**-G*写真

本モジュールは、IRDシリーズの油圧/空圧サーボコントローラモジュール(単純適応制御理論)です。

1軸の油圧/空圧シリンダを利用して高精度な位置制御、荷重制御を簡単に構成することができます。

<特長>

・IRDマスタモジュールを通して産業用ネットワーク

 (CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS)上位機器とデータ交換

・現代制御理論のひとつである単純適応制御(SAC)を採用し、

 制御対象のパラメータ変動や経年劣化の影響を自動的に吸収するロバスト制御を実現

・DSPにより上位PLCおよび産業用ネットワークのサイクルタイムに

 関係なく5kHzサンプリングで高速サーボ演算可能

・サーボ位置フィードバック信号としてGYセンサを利用することで、

 スケーリング可能な最高1μmの分解能で高精度位置決めシステムを構成することが可能

・アナログ電圧/電流入力を2チャンネル搭載し、ロードセルや圧力センサの差圧を利用しての荷重制御に対応

・自動転送機能:他のIRDS-SVやスレーブモジュールと同調制御

・制御軸切替機能:GYセンサ/アナログフィードバックの中から、任意の制御軸を切替

・モジュール内に1軸のモーションプログラム機能を搭載

・アラーム検出機能:センサ上下限リミット、サーボ偏差やサーボ発振アラーム

・自己診断機能:内部ハードウェア異常、センサ未接続、センサデータ異常

・RoHS対応

<ダウンロードファイル>

・カタログ(日本語):2016030500G版

・カタログ(英語):202005G

・取説(日本語):2023年9月29日 第14版

・取説(英語):2023年9月29日 第4版

・CADデータ:IRDS-SV.dxf

・設定ソフト:IRD_Manager  (ダウンロードはこちらから)

こんな方にオススメです

  • 油圧サーボを簡単に構築したい方
  • 空圧シリンダーで位置/圧力(荷重)制御を構築したい方
  • 現状のPID制御に満足できない方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

産業用ネットワークシステム

産業用ネットワーク通信機能を持つマスタモジュールは、全てのスレーブモジュールデータを一括して
産業用ネットワーク(CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS)に転送し、
上位機器(PLCやPC)とのデータ交換を行えます。

単純適応制御

制御対象のパラメータの変動や経年変化による影響を自動的に吸収するロバスト適応制御を実現

性能

仕様

サーボ出力軸 1軸 サーボサイクル 5kHz
サーボ出力 電圧(±10V) / 電流(±50mA) 出力分解能 -30,000~+30,000(フルスケールに対して)
接続センサ 磁歪式変位センサ(GYシリーズ) センサ接続数 1軸
適合型式 G1:GYcRS/GYFRS/GYMR6
G2:GYcRP
G3:GYHR
G4:GYSE-R
位置検出方式 アブソリュート方式
最高分解能 G1,G4:1μm
G2,G3:50μm
サンプリング センサストロークに依存
アナログ入力信号 電圧(±10V) / 電流(±20mA) アナログ入力分解能 -30,000~+30,000(フルスケールに対して)

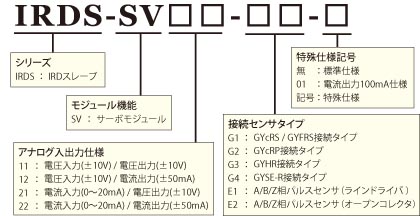

型式

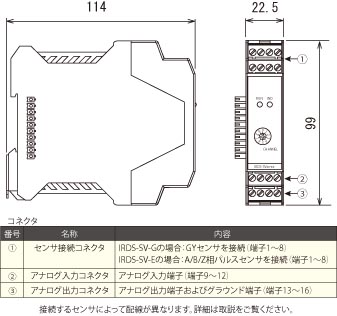

外形寸法図


拡大する

サーボコントローラ

製品名 位置検出方式 直結センサ 指令(上位) サーボサイクル サーボ出力 出力分解能 アナログ入力 アナログ分解能
IRDS-SV**-G*

サンテスト

カタログPDF

アブソリュート GYセンサ 産業用
ネットワーク
5kHz 電圧(±10V)
電流(±50mA)
-30,000~
+30,000
(フルスケール)
2ch入力
電圧(±10V)
電流(±20mA)
-30,000~
+30,000
(フルスケール)
サーボコントローラ I-SAC(アイザック)シリーズ

サンテスト

カタログPDF

- - - - - - - -
IRDS-SC-***

サンテスト

カタログPDF

アブソリュート
インクリメンタル
アナログ
A/B相パルス
アナログ
A/B相パルス
5kHz
(20kHz)
電圧(±10V)
電流(±50mA)
-30,000~
+30,000
(フルスケール)
電圧(±10V)
電流(±20mA)
-30,000~
+30,000
(フルスケール)
IRDS-SV**-E*

サンテスト

カタログPDF

インクリメンタル A/B/Z相パルス 産業用
ネットワーク
5kHz 電圧(±10V)
電流(±50mA)
-30,000~
+30,000
(フルスケール)
2ch入力
電圧(±10V)
電流(±20mA)
-30,000~
+30,000
(フルスケール)
DS-Q**-E*

JCC(製造元:サンテスト)

カタログPDF

インクリメンタル A/B/Z相パルス MELSEC-Q
ビルトイン
5kHz 電圧(±10V)
電流(±50mA)
-30,000~
+30,000
(フルスケール)
2ch入力
電圧(±10V)
電流(±20mA)
-30,000~
+30,000
(フルスケール)
DS-Q**-L

JCC(製造元:サンテスト)

カタログPDF

セミ
アブソリュート
GMR2
GMR3
MELSEC-Q
ビルトイン
5kHz 電圧(±10V)
電流(±50mA)
-30,000~
+30,000
(フルスケール)
2ch入力
電圧(±10V)
電流(±20mA)
-30,000~
+30,000
(フルスケール)
DS-Q**-G*

JCC(製造元:サンテスト)

カタログPDF

アブソリュート GYセンサ MELSEC-Q
ビルトイン
5kHz 電圧(±10V)
電流(±50mA)
-30,000~
+30,000
(フルスケール)
2ch入力
電圧(±10V)
電流(±20mA)
-30,000~
+30,000
(フルスケール)
I-SAC C1

サンテスト

カタログPDF

アブソリュート
インクリメンタル
アナログ
A/B相パルス
アナログ
A/B相パルス
3kHz 電圧(±10V)
電流(±50mA)
16bit
(フルスケール)
電圧(±10V)
電流(±20mA)
12bit
(フルスケール)
