VAC-2C-DIN電磁比例弁用デジタルアンプ

new

電磁比例弁用デジタルアンプ

VAC-2C-DIN

VAC-2C-DIN写真

本製品1台で単ソレノイドを2台制御できます。

<VAC-2Cの特長>

 ① 2軸出力
   本製品一台で単ソレノイドを2軸独立にドライブできます。

 ② ソレノイドの電流制御
   ソレノイドを駆動する電流値のフィードバック制御を行っているため、配線抵抗や発熱による
   コイル抵抗の増加に依らず一定の電流を流すことができます。

 ③ 専用 PC ソフト(IDM)を使った各種機能 (ダウンロードはこちらから)
  ・モニタ機能:アナログ入力やソレノイド電流の値など、制御中にモニタできます。
  ・ホストコントロール機能:
    外部接点入力やアナログ指令入力がなくても、擬似的にIDMから接点ONや、指令値入力が可能。
  ・パラメータ設定機能:
    ソレノイドのNULL, GAIN設定や機能スイッチの設定のパラメータを設定が可能。
  ・パラメータファイル入出力機能:
    設定したパラメータは、PC内にファイルとして保存することができ、パラメータの管理や
    製品交換時の復旧に利用できます。

 ④ 電源電圧共用化
   電源電圧は12V, 24V, 48Vいずれも使用することができますので、製品選定時にソレノイドの
   コイル抵抗や消費電流を細かく調査する必要はありません。

 ⑤ 断線 アラーム検出機能
   通電中のソレノイドの断線を検知します。

  :両ソレノイド駆動の場合は、従来のVACシリーズをご使用下さい。

:ソレノイド1台当たりの駆動電流は、従来のシリーズより小さくなっております。

 <ダウンロードファイル>

 ・カタログ(日本語):2022年11月29日 Ver.6

 ・取説(日本語):2024年2月14日 第5版

 ・取説(英語):2024年2月14日 Ver.4

 ・CADデータ:VAC_cad.dxf

 ・設定ソフトウェア:IDM_Terminal (ダウンロードはこちらから



こんな方にオススメです

  • 2つの電磁比例弁(単ソレノイド)を独立に制御したい方
  • 精密ドライバーでの調整に苦労されている方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

パソコンのUSB(Type-B)通信を利用したデジタル設定

最小値/最大値をデジタル設定できます。
従来のようにテスタで出力電流値を確認しながら、調整トリマを回す必要はございません。

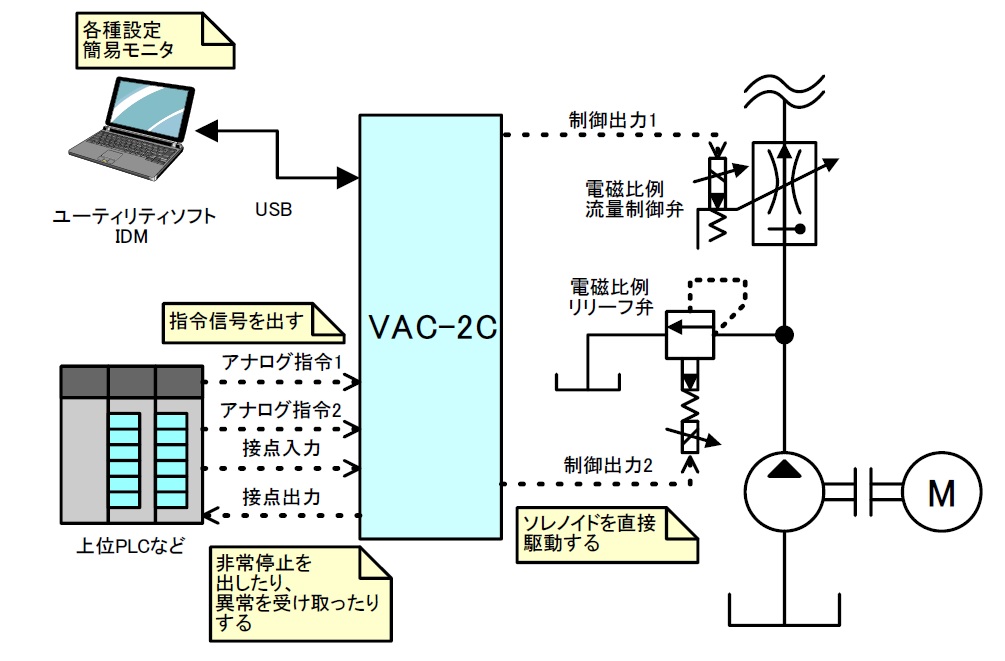

VAC-2C を利用した構成例

パラメータは全てパソコンとUSB 通信を介して行います。
よって本製品にはトリマなどアナログ調節箇所はありません。

性能

仕様

入力方式 電圧入力
電流入力
接点入力
入力信号 電圧入力:0〜10V
 (入力インピーダンス:16kΩ)
電流入力:0〜20mA
 (入力インピーダンス:240Ω)
接点入力:両極性フォトカプラ
 (DC12V〜24V、±10%)
出力 900mA(DC12、24V)
700mA(DC48V)
ただし、実際に流せる電流はコイル抵抗や
供給電源に依存します。
電源電圧 DC 12V,24V,48V(いずれも±10%)
消費電流 2.2A max.(DC12V, 24V)
1.8A max.(DC48V)
 ※ソレノイド駆動電流を含む
通信ポート USB (Type-B)
使用温度範囲 0℃〜+50℃ 保存温度範囲 -25℃〜+75℃
重量 300g 以下 外形寸法 22.5(W) × 99(D) × 114(H) (突起部含まず)

型式

①:指令入力仕様
   V: 電圧入力( 0〜10V )
   (もしくは トリマポテンショ)
   I: 電流入力( 0〜20mA )
   S: 接点入力

 <別途必要(設定用ケーブル)>
  ・USBケーブル(Type A - Type B)

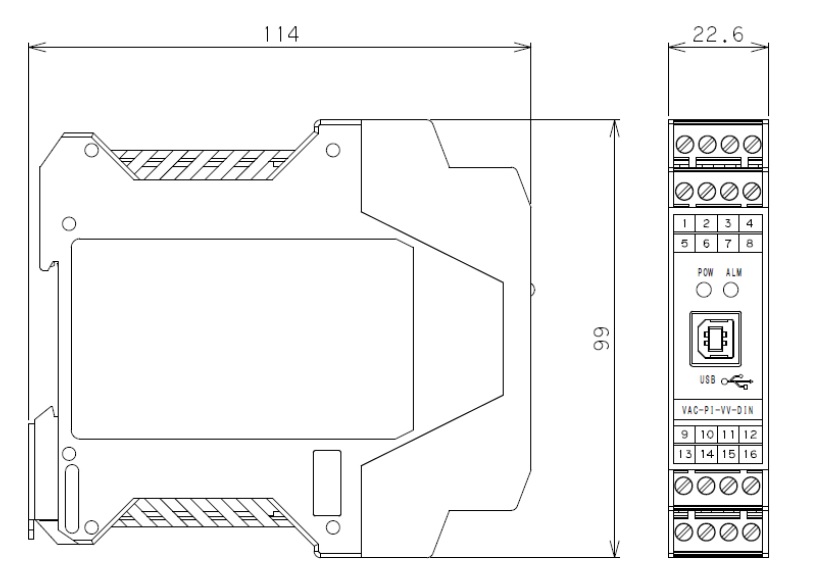

外形寸法図

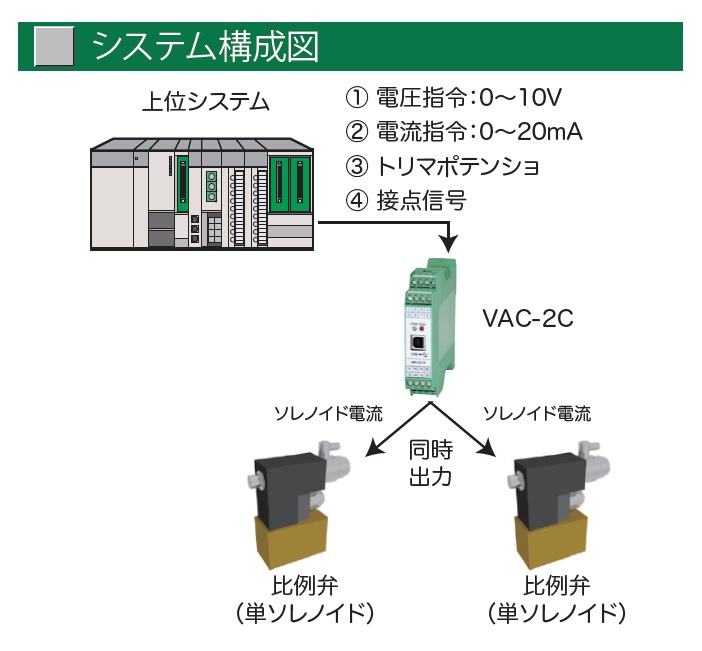

外形図   システム構成
拡大する 拡大する

電磁比例弁用デジタルアンプ

製品名 駆動
ソレノイド
軸数
入力信号 出力 電源電圧 簡易フィードバック
制御機能
使用温度範囲 形状 産業用ネットワーク
対応
VAC-2C-DIN

サンテスト

カタログPDF

単ソレノイド
2軸
電圧入力:
0〜10V
電流入力:
0〜20mA
接点入力:
両極性フォトカプラ
0〜900mA
(DC12V,24V)
0〜700mA
(DC48V)
<3電源対応>
DC12V
DC24V
DC48V
X 0℃〜50℃ コンパクト
DINレール取付
-
VAC(バック) シリーズ.

サンテスト

カタログPDF

- - - - - - - -
VAC-PI-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
電圧入力:
0〜10V
電流入力:
0〜20mA
接点入力:
両極性フォトカプ
0〜1800mA
(DC12V,24V)
0〜1000mA
(DC48V)
<3電源対応>
DC12V
DC24V
DC48V
O 0℃〜50℃ コンパクト
DINレール取付
-
VAC-V-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電圧入力
0~10V
or
±10V
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-I-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電流入力
0~20mA
or
±20mA
0~1800mA
(DC24V型)
0~1000mA
(DC48V型)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-S-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
接点DC24V
最大 10点
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-V

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電圧入力
0~10V
or
±10V
0~1800mA
(DC12,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
VAC-I

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
電流入力
0~20mA
or
±20mA
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
VAC-S

サンテスト

カタログPDF

単ソレノイド
1軸
or
両ソレノイド
1軸
接点DC24V
最大 10点
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
IRDS-VA(VACカテゴリ)

単ソレノイド
1軸
or
両ソレノイド
1軸
上位PLCから 0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃〜50℃ コンパクト
DINレール取付
IRDMモジュール
を通して
CC-Link
EtherNet/IP
PROFIBUS
その他
