DP-101-D表示器
表示器
DP-101-D
＜生産中止品＞在庫は少しございます。弊社までお問い合わせ下さい。

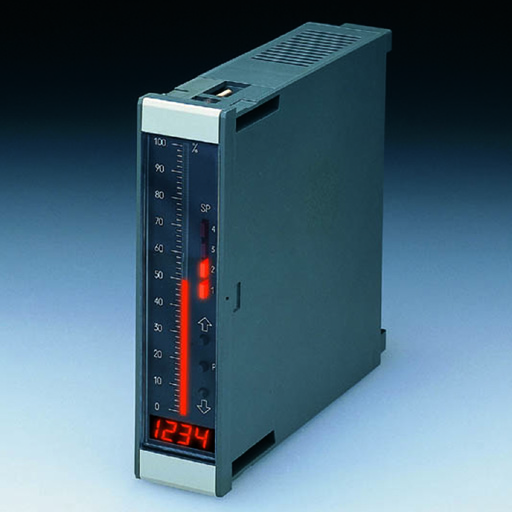

DP-101-Dは4～20mA入力のバーグラフメータで、バーグラフと4桁デジタル値のハイブリッド表示です。
スケーリング機能により％、インチ等の設定も可能です。警報出力は4点独立して設定できます。
GYSE-A、GYcAT、GYLT型プローブまたはアナログ出力コントローラと組み合わせてレベルの表示および上/下限設定器としてご使用いただけます。
- 計測用の表示器をお探しの方
- 4桁の表示器をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 表示 | 3色 101セグメント高輝度バーグラフ 目盛0～100% 4桁、赤色7セグメントLED、文字高さ8mm 表示範囲：-1999～9999 精度：±（0.05%reading+2カウント） 小数点位置：前面キーで選択可能 |
スケーリング機能 | バーグラフ表示、デジタル表示を各々独自に可能 ％、インチ等に設定可能 |
|
|---|---|---|---|---|
| 入力信号 | 4～20mA | 供給電源 | +24（18～36）VDC 4.2W | |
| 警報出力（リレー出力） | 4点（前面に状態表示付） a接点（5A）×2（No.1およびNo.3） c接点（10A） ×2 （No.2およびNo.4） 変換レート：10回/秒、動作モード選択可能 No.1とNo.2は遅延設定可能 |
A/Dコンバータ | 14bit積分型 | |
| 使用温度範囲 | 0℃～+60℃ | 保存温度範囲 | -20℃～+70℃ | |
| 湿度範囲 | 20～95%RH（結露なきこと） | 外形寸法 | 3/32DIN（36W×144H×151D） | |
| 重量 | 約0.4kg |
型式

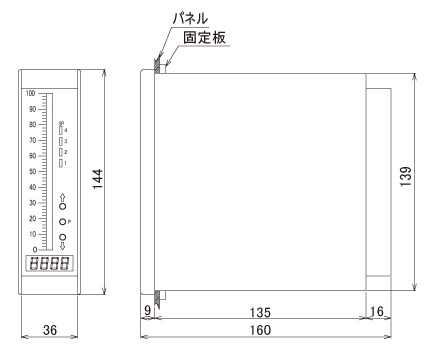

外形寸法図
|
||||||
|
|
表示器
| 製品名 | 表示 | 文字高 | 表示精度 | 入力信号 | 入力分解能 | 入力計測間隔 | 警報出力 | 供給電源 |
|---|---|---|---|---|---|---|---|---|
|
4桁、赤色7セグメントLED -1999～9999 |
8mm | ±（0.05%reading+2カウント） | 4～20mA | 14bit積分型 | 10回/秒 | 4点（前面に状態表示付） a接点（5A）×2（No.1およびNo.3） c接点（10A） ×2 （No.2およびNo.4） |
+24（18～36）VDC 4.2W |
| 5桁 赤色LED -9999～99999 |
14mm | ±0.1%FS±1digit | 4～20mA | 約1/22000 | 約20ms | リレーc接点×2 DC30V 2A |
DC24V±10% | |
| 7桁 -9999 999～9999 999 |
- | - | (1)A/B相パルス,ラインドライバ（カウンタ周波数500kHz） (2)A/B相パルス,PushPull (3)SSI |
- | - | なし（標準） あり（オプション） |
DC24V±10% |
