DP-50-D表示器
表示器

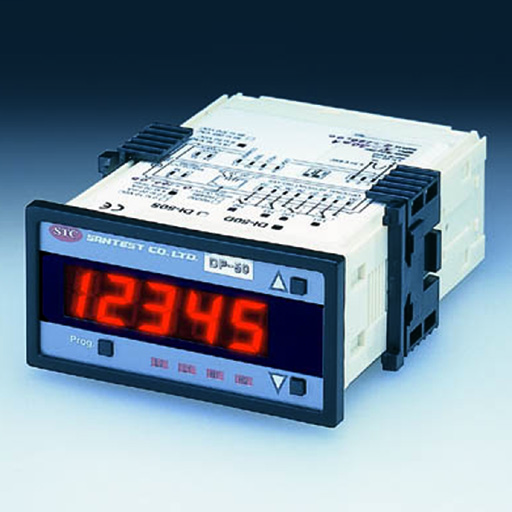

DP-50-D
＜生産中止品＞在庫は少しございます。弊社までお問い合わせ下さい。
DP-50-Dは4～20mA入力のパネルメータで、5桁のデジタル表示を備えています。
スケーリング機能により％、インチ等の設定も可能です。警報出力は4点独立して設定できます。
GYSE、GYcAT、GYLT型プローブまたはアナログ出力コントローラと組み合わせてレベルの表示および上/下限設定器としてご使用いただけます。
- 計測用の表示器をお探しの方
- 5桁の表示器をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 表示 | 5桁、赤色7セグメントLED、文字高さ14mm 表示範囲：-19999～+32766 精度：±（0.05%reading+1カウント） 小数点位置：前面キーで選択可能 |
スケーリング機能 | ％、インチ等に設定可能 | |
|---|---|---|---|---|
| 入力信号 | 4～20mA | 供給電源 | +24（18～36）VDC 4.2W | |
| 警報出力（リレー出力） | 4点（前面に状態表示付） a接点（5A）×2 c接点（10A）×2 変換レート：3回/秒、動作モード選択可能 ヒステリシス設定、遅延設定可能 |
A/Dコンバータ | 16bit積分型 | |
| 使用温度範囲 | 0℃～+60℃ | 保存温度範囲 | -20℃～+70℃ | |
| 湿度範囲 | 20～95%RH（結露なきこと） | 外形寸法 | 1/8DIN（96W×48H×117D） | |
| 重量 | 約0.5kg |

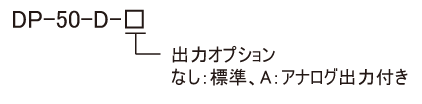

型式

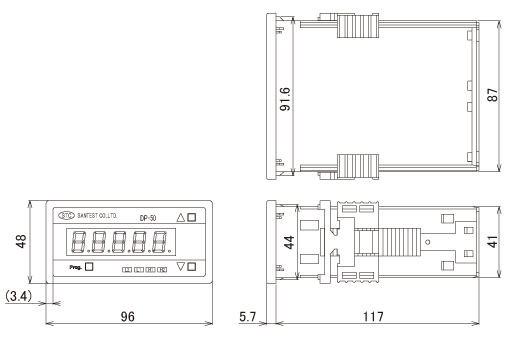

外形寸法図
|
||||||
|
|
表示器
| 製品名 | 表示 | 文字高 | 表示精度 | 入力信号 | 入力分解能 | 入力計測間隔 | 警報出力 | 供給電源 |
|---|---|---|---|---|---|---|---|---|
|
5桁、赤色7セグメントLED -19999～+32766 |
14mm | ±（0.05%reading+1カウント） | 4～20mA | 16bit積分型 | - | 4点（前面に状態表示付） a接点（5A）×2 c接点（10A）×2 |
+24（18～36）VDC 4.2W |
| 5桁 赤色LED -9999～99999 |
14mm | ±0.1%FS±1digit | 4～20mA | 約1/22000 | 約20ms | リレーc接点×2 DC30V 2A |
DC24V±10% | |
| 7桁 -9999 999～9999 999 |
- | - | (1)A/B相パルス,ラインドライバ（カウンタ周波数500kHz） (2)A/B相パルス,PushPull (3)SSI |
- | - | なし（標準） あり（オプション） |
DC24V±10% |
