Model DAシリーズは、デュアル・ハルバッハ・マグネット・アレーによる強磁界を得て、
その環状空間に差動型ボイスコイルを配置し、従来の倍以上の推力を発揮し、優れた応答性、
優れた耐コンタミ性(作動油汚染度 NAS1638 10級以下)を有する油圧用流量制御弁です。
(日本・アメリカ・ドイツ:特許成立)

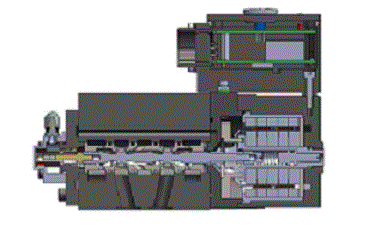

サンテストが開発した直動型高速サーボ弁の構造を下図に示します。
差動型ボイスコイルがデュアル・ハルバッハ・マグネット・アレーの環状空間に挿入され、
ボイスコイルの中心部はスプールの一端に固定されて、スプールの軸方向に駆動する。
ボイスコイルに電流が印加されると、強磁界の中をボイスコイルは大きな推力を発生しながら、
軸方向に動く。
スプールの他端には検出マグネットが装着されているので、ホール素子で変位を非接触検出し、
速度検出コイルで速度も直接検出でき、安定したフィードバック制御系が構成される。
【製品ラインナップ】
<DA03 シリーズ>
・形状 :アンプ一体型(型式:DA03S)
アンプ別置き型(型式:DA03RS)、サーボアンプ(型式:ADAS)
・ボイスコイルの冷却:強制油冷型、油冷なし(ドライ型)、油浸型
・定格流量:10L/min, 20L/min, 40L/min, 60L/min, 80L/min
・優れた応答性:
ステップ応答(*) :1.5ms(0 ⇔ 100%)
周波数応答(**) ゲイン-3dB:620Hz(±25%振幅)
位相差-90°:490Hz(±25%振幅)
* :定格流量 60L/min、ドライ型 、供給圧 7MPa、A,Bポート直結、供給電源 48VDC
**:定格流量 60L/min、強制油冷型、供給圧 7MPa、A,Bポート直結、供給電源 48VDC
< DA02 シリーズ >
・形状 :アンプ一体型(型式:DA02S)
アンプ別置き型(型式:DA02RS)、サーボアンプ(型式:ADAS)
・ボイスコイルの冷却:強制油冷型、油冷なし(ドライ型)、油浸型
・定格流量:10L/min, 20L/min, 40L/min
・優れた応答性
ステップ応答(*) :1.4ms(0 ⇔ 100%)
周波数応答(**) ゲイン-3dB:420Hz(±25%振幅)
位相差-90°:450Hz(±25%振幅)
* :定格流量 10L/min、ドライ型 、供給圧 7MPa、A,Bポート直結、供給電源 48VDC
**:定格流量 10L/min、強制油冷型、供給圧 7MPa、A,Bポート直結、供給電源 48VDC
< オプション >
高温型(150℃)、水-グリコール系、リン酸エステル系、脂肪酸エステル系、ブレーキオイルにも対応可能。
(詳細は弊社までお問合せ願います。)
* DA03シリーズ、DA02シリーズのカタログは下方のデータダウンロードから入手できます。
優れた応答性
デュアル・ハルバッハ・マグネット・アレーによる強磁界を得て その環状空間に差動型ボイスコイルを配置し、 従来の倍以上の推力を発揮
優れた耐コンタミ性
直動型構造のため、優れた耐コンタミ性を有します。 作動油汚染度 NAS1638 10級以下
製品名 | サイズ | 定格流量 | 最高使用圧力 | ステップ応答(0⇔100%) | 周波数応答(ゲイン-3dB) | 周波数応答(位相差-90°) | 使用温度範囲 | 耐振 |
---|---|---|---|---|---|---|---|---|
- | - | - | - | - | - | - | - | |
100L/min 160L/min 200L/min 250L/min |
- | - | - | - | - | - | - | |
02サイズ (アンプ別置き型) |
10L/min 20L/min 40L/min |
35MPa | 1.4ms 1.5ms 1.6ms |
420Hz 380Hz 550Hz |
450Hz 380Hz 530Hz |
-40℃~80℃ | 20G | |
02サイズ (アンプ一体型) |
10L/min 20L/min 40L/min |
35MPa | 1.4ms 1.5ms 1.6ms |
420Hz 380Hz 550Hz |
450Hz 380Hz 530Hz |
-20℃~50℃ | 10G | |
二段型DA用サーボアンプ | - | - | - | - | - | - | - | |
一段型DA用サーボアンプ | - | - | - | - | - | - | - | |
03サイズ (アンプ別置き型) |
10L/min 20L/min 40L/min 60L/min 80L/min |
35MPa | 1.2ms 1.2ms 1.2ms 1.5ms 1.6ms |
750Hz 640Hz 520Hz 620Hz 570Hz |
540Hz 510Hz 450Hz 490Hz 480Hz |
-40℃~85℃ | 20G | |
03サイズ (アンプ一体型) |
10L/min 20L/min 40L/min 60L/min 80L/min |
35MPa | 1.2ms 1.2ms 1.2ms 1.5ms 1.6ms |
750Hz 640Hz 520Hz 620Hz 570Hz |
540Hz 510Hz 450Hz 490Hz 480Hz |
-20℃~50℃ | 10G |
