TD2000圧力センサ

圧力センサ

TD2000

TD2000写真

シリコン歪みゲージ及びホイートストーンブリッジを応用したTD社独自の冗長性回路にASICを組み合わせた信頼性の高い高精度圧力センサです。

ダイヤフラムの接液部には溶接部分がなく、一体加工された部品を使用しておりますので高信頼性を有します。


・高精度:±0.05%FS

・デジタル計測のため低消費電力

・電圧出力のみ対応

・CEマーク取得

こんな方にオススメです

  • 高精度の圧力センサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

精度 ±0.05%FS(線形性) 分解能 Min.16bit(1/65536)
圧力レンジ 0.1, 0.5, 1, 5, 10, 15, 20, 25, 30, 35, 40MPa 接続ネジ 1/4 NPT
使用温度範囲 -40℃~100℃ 温度ドリフト ±0.2%FS以下(24℃~60℃)
許容最大圧力 圧力レンジの2倍 破壊圧 圧力レンジの5倍または130MPaのどちらか低い方
供給電源 12~28VDC 消費電流 5mA(電圧出力時)
15mA(接点信号使用時)
出力 0-10V, 0-5V, 1-5V 出力更新 1msec
負荷抵抗 Min.10kΩ(電圧出力時) ダイヤフラム材質 17-4PHステンレス(SUS630)
本体材質 SUS304 耐衝撃 100G(11msec)
耐振動 20G(20~2400Hz) 保護規格 IP65 / IP69K

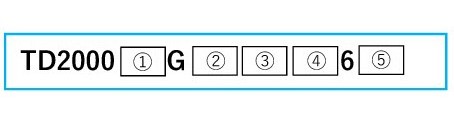

型式

①出力
 DD:0-10V
 CC:0-5V
 HH:1-5V

②圧力レンジ(MPa)
 001M:0.1MPa, 005M:0.5MPa, 010M:1MPa, 050M:5MPa, 100M:10MPa, 150M:15MPa,
 200M:20MPa, 250M:25MPa, 300M:30MPa, 350M:35MPa, 400M:40MPa

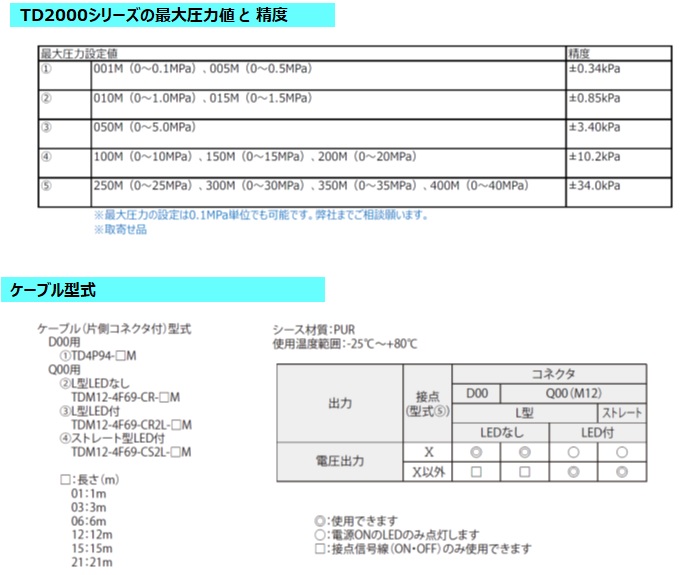

  ※TD2000シリーズの最大圧力設定と精度については、下記の表をご参照ください。

③ポートサイズ
 03:1/4 NPT

④コネクタ形状
 D00:4pin DIN43650(IP65)
 Q00:M12コネクタ(IP69K)

⑤接点信号
 (接点信号を使用しない、圧力しきい値設定、温度しきい値設定、冗長性回路アラームからお選び下さい)
 X:接点信号なし
 P10:圧力レンジの10%
 P20:圧力レンジの20%
 P30:圧力レンジの30%
 P40:圧力レンジの40%
 P50:圧力レンジの50%
 P60:圧力レンジの60%
 P70:圧力レンジの70%
 P80:圧力レンジの80%
 P90:圧力レンジの90%
 T10:温度10℃
 T20:温度20℃
 T30:温度30℃
 T40:温度40℃
 T50:温度50℃
 T60:温度60℃
 T70:温度70℃
 T80:温度80℃
 AL:冗長性アラーム(検出回路2系統内蔵)
 (上記のいずれかをご選択下さい。)

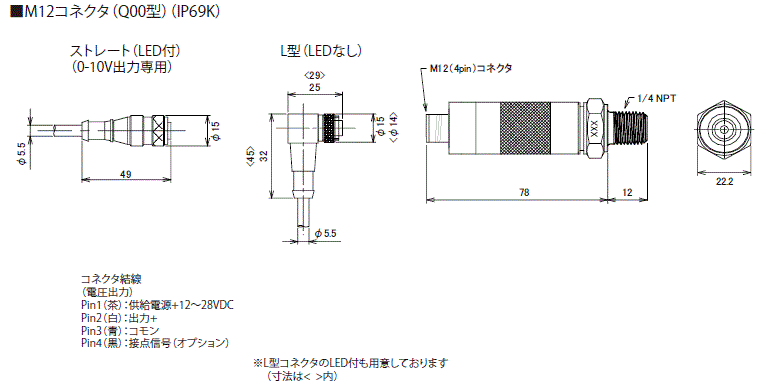

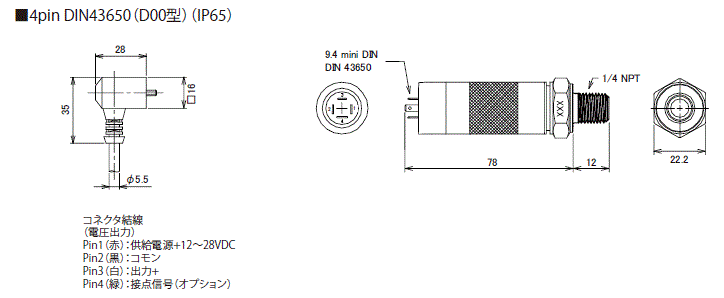

外形寸法図

IP65   IP69K
拡大する 拡大する

圧力センサ

製品名 圧力レンジ 精度 ダイヤフラム材質 出力更新 温度ドリフト 使用温度範囲 耐振動/耐衝撃 保護規格
TD2000

Transducers Direct

カタログPDF

最大0.1~40MPa ±0.05%FS 17-4PHステンレス(SUS630) 1msec ±0.2%FS -40℃~100℃ 20G / 100G IP65 / IP69K
TransducerDirect

- - - - - - - -
TD1000

Transducers Direct

カタログPDF

最大68MPa
真空計測も可能
±0.15%FS 17-4PH
ステンレス
(SUS630)
1msec ±0.65%FS
以下
-40℃~100℃ 20G / 100G IP65 / IP69K
TDH70

Transducers Direct

カタログPDF

最大8000psi
ゲージ圧
0.5% - 電圧 / 電流 - -20℃~80℃ - -
TDH43

Transducers Direct

カタログPDF

最大0.1~68MPa
真空~最大2MPa
±0.4%FS SUS316(≦10MPa)
17-4PHステンレス(SUS630)(>10MPa)
20msec ±1%FS -20℃~125℃ 11G / 50G IP67
TDH33

Transducers Direct

カタログPDF

最大0.1~68MPa
真空~最大2MPa
±1%FS SUS316(≦10MPa)
17-4PHステンレス(SUS630)(>10MPa)
20msec ±1%FS以下 -20℃~125℃ 11G / 50G IP65
