GYKM-LS／GYKM-LT プローブリニアプロファイルシリーズ

磁歪式リニアセンサ

GYKM-LS／GYKM-LT プローブ

GYKM-LS／GYKM-LT プローブ写真

＜生産中止品＞後継機種は「GYKS2」となります。

リニアプロファイルバージョンGYKMシリーズのプローブヘッドにコントローラ機能を収納し、DC24V電源を供給するだけでロッドまたはマグネット位置に比例した電圧出力または電流出力を得ることができます。
またGYHC、GYDC-05、GKS-01（表示器付）コントローラなどに接続できるGYKM-RSプローブも製作可能です。内部エレメントがGYcRSタイプですので、コントローラまでのケーブルは耐ノイズ性がございます。またプローブ単体での御使用でスタート・ストップのインターフェイスが可能です。（型式：GYKM-RS-①(有効ストローク)-③(マグネット形状)）

特長・機能
仕様
同カテゴリ製品との比較

仕様

線形性	±0.025%FS以下 TYP	分解能	0.01%FS以下
繰返し精度	±0.01%FS以下	温度特性	±40ppm FS/℃以下
電圧出力（GYKM-LS）	0～10Vまたは10～0V（負荷電流Max.5mA、負荷抵抗Min.2kΩ）	電流出力（GYKM-LT）	4～20mAまたは20～4mA（負荷抵抗500Ω以下）
供給電源	+24（±2）VDC　（50mA以下）	走査周波数	標準1kHz（ストローク1000mmまで）
使用温度範囲	0℃～+65℃	保存温度範囲	-20℃～+65℃
耐振	3G（または 40Hz 1mmPP）	耐衝撃	10G（2msec）
保護規格	IP63～IP65

■上記精度は有効ストローク300mm以上のセンサーに適用されます。

型式

①有効ストローク

15mm～2000mm

②動作方向（先端へ移動時）

D：増加動作／R：減少動作

③マグネット形状

R：標準ロッドΦ6型（先端ネジM5）

R2：ロッドΦ6型、IP64型

R88：ロッドΦ8型（先端ネジM8）

R85：ロッドΦ8型（先端ネジM5）

T：フローティングマグネット

U：スライドマグネット

U-FX65：スライドマグネット+フレキシブルロッドΦ6型（先端ネジM5）

U2-FX88：スライドマグネット+フレキシブルロッドΦ8型（先端ネジM8）

■センサーに付属する固定金具（スペーサ付）の個数は下記の通りです。

ストローク 600mm未満：4個

ストローク 600～1000mm：6個

ストローク 1001mm～1500mm：8個

ストローク 1501mm～2000mm：10個

■使用コネクタ

オムロン製XS2C-D4S1（ストレート型）、または D4S2（L型）（材質：PBT樹脂）

外形寸法図

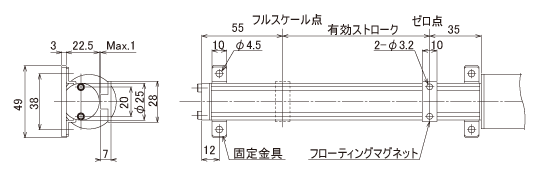

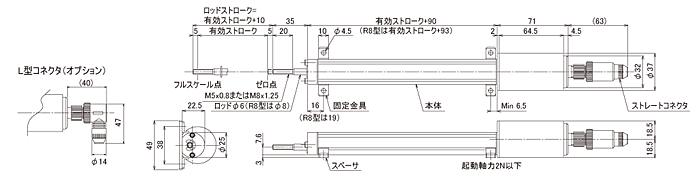

ロッドφ6型（記号：R）（IP63） [ロッドφ8型（記号：R8）（IP64）]（ロッド材質：SUS304）		フローティングマグネット型（記号：T）（IP65）（フローティングマグネット材質：Bs）		スライドマグネット型（記号：U）（IP65）（スライドマグネット材質：POM樹脂）

■材質ボディ：アルミニウム（アルマイト処理）

■ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

■適用ケーブル外径：Φ5～Φ6

■適用電線サイズ：0.18～0.75mm²

■オプションでフレキシブルロッド型等も対応可能です。

【コネクタ接続】

1.DC24V

2.0V

3.出力（電流または電圧）

4.COM

※シールドはユーザー側で0Vに接続。0VとCOMは内部で接続されています

リニアプロファイルシリーズ

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
GYKM-LS／GYKM-LT プローブサンテスト	-	-	-	-	-	-	-	-
GYSE-EP2-PF プローブカタログPDF	EtherNet/IP	15〜7500mm	±0.025%FS	位置:Min.1μm 速度:1um/sec	±0.001%FS 以下	-20℃ ～+75℃	15G / 100G	IP65
GYKMR プローブサンテストカタログPDF	組合せコントローラによる	15～2500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	0～65℃	3G / 10G	IP53, IP64, IP65
GYMR6-PF プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～80℃	15G / 100G	IP65
GYMRA-PF プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS	0.1mm	±0.1mm	-20～80℃	15G / 100G	IP65
GYSE-S-PF プローブサンテストカタログPDF	SSI	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-R-PF プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-Q-PF プローブサンテストカタログPDF	インクリメンタル A/B相パルス	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-P-PF プローブサンテストカタログPDF	Profibus DPV0	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-A-PF プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS	16bit(65536)	±0.001%FS	-20～75℃	15G / 100G	IP65
GYKS2 プローブサンテストカタログPDF	電圧電流	15～2500mm	±0.025%FS	0.01%FS	±0.01%FS	0～65℃	3G / 10G	IP53, IP64, IP65
