GYKM プローブ/GYMNC コントローラリニアプロファイルシリーズ

生産終了

磁歪式リニアセンサ

GYKM プローブ/GYMNC コントローラ

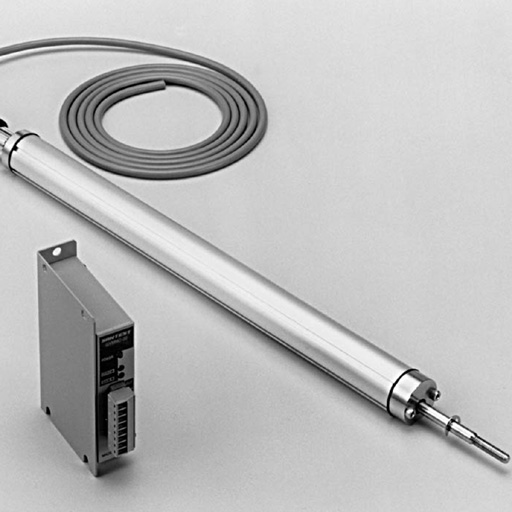

GYKM プローブ/GYMNC コントローラ写真

【生産中止】
GYMNCコントローラは生産中止となります。GYKMプローブは生産中止ではございません。
GYMNCコントローラの予備品の対応は当面可能です。新規案件は「GYHC」コントローラをお選び下さい。
=======================================================


GYKMプローブは高さ22.5mmのプロファイルを実現、機械的取付け自由度を高めました。各種シリンダ、機械への取付けアプローチのチャンスが広がり、また磁歪式(非接触センシング)ですから、ポテンショメータの置き換えとして長寿命を期待頂けます。組み合わせるコントローラはGYMNCコントローラですが、GYHC(42~43頁)、GYDC-05(46~47頁)コントローラとの組合せにより、速度出力やデジタル出力も可能です。


<コントローラ>
・GYHCアナログコントローラ:位置出力(1マグネット,2マグネット(各々,2点間))、速度出力
・GYDC-05デジタルコントローラ:パラレル出力、SSI出力、A/B相パルス出力、GYHCと同等の出力

こんな方にオススメです

  • ポテンショメーターの置換えをお考えの方
  • 非接触のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.05%FS以下 TYP 分解能 0.01%FS以下
繰返し精度 ±0.01%FS以下 温度特性 ±50ppmFS/℃以下(プローブ)
±50ppmFS/℃以下(コントローラ)
電圧出力 0~10Vまたは10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mAまたは20~4mA
(負荷抵抗500Ω以下)
供給電源 +24(±2)VDC(100mA) サンプリング周波数 標準1kHz(ストローク1000mmまで)
使用温度範囲 0℃~65℃(プローブ)
0℃~60℃(コントローラ)
保存温度範囲 -20℃~65℃
耐振 3G(または 40Hz 1mmPP) 耐衝撃 10G(2msec)
保護規格 IP63~IP65(プローブ) ケーブル 1.5m(標準)(オプションMax.100m)

・上記精度は有効ストローク300mm以上のセンサに適用されます。

 300mm未満のセンサは300mmのセンサ仕様と同等になります。

・ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます。(調整範囲:±3%FS)

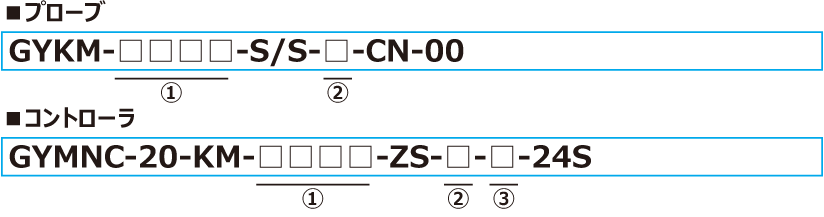

型式

①有効ストローク

15~1200mm



②マグネット

R:標準ロッドΦ6型(先端ネジM5)

R2:耐水ロッドΦ6型(先端ネジM5)

R88:ロッドΦ8型(先端ネジM8)

R85:ロッドΦ8型(先端ネジM5)

RW88:両ロッドエンド型(ロッドΦ8)

U:スライドマグネット型

T:フローティングマグネット(ギャップ1mm)

TS:フローティングマグネット(ギャップ4mm)

TW:フローティングマグネット(ギャップ8mm)

U-FX65:スライドマグネット+フレキシブルロッドΦ6型(先端ネジM5)

U2-FX88:スライドマグネット+フレキシブルロッドΦ8型(先端ネジM8)



③位置出力

AD:0~10V(ロッド先端へ移動時、増加動作)

AR:10~0V(ロッド先端へ移動時、減少動作)

BD:4~20mA(ロッド先端へ移動時、増加動作)

BR:20~4mA(ロッド先端へ移動時、減少動作)

CD:バイポーラ出力(-V~+V)(例えばCD10:-10~10V)

CR:バイポーラ出力(+V~-V)(例えばCR05:5~-5V)

外形寸法図

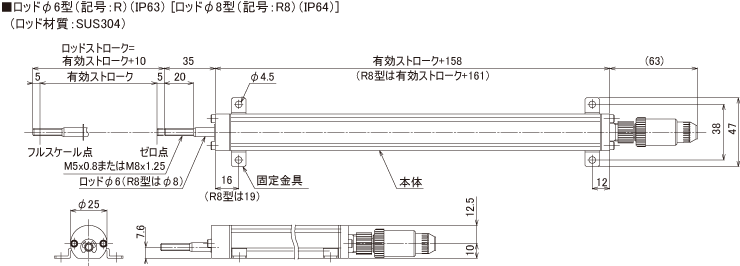

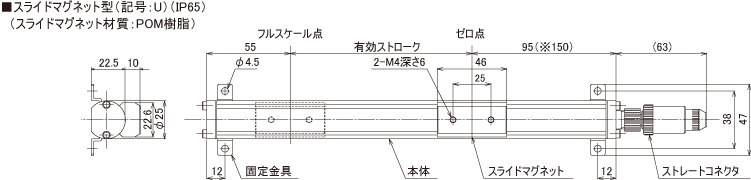

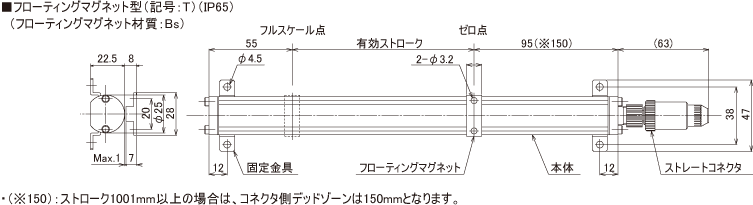

ロッド型   スライドマグネット型   フローティングマグネットT型(記号:T)   GYMNCコントローラ
拡大する 拡大する 拡大する 拡大する

・プローブボディ材質:アルミニウム(アルマイト処理)

・センサに付属する固定金具の個数は下記の通り。

 ストローク 600mm未満   :4個

       600~1000mm :6個

       1001~1200mm :8個

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYKM プローブ/GYMNC コントローラ

サンテスト

電圧または電流出力 15~1200mm ±0.05%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP63~IP65
GYSE-EP2-PF プローブ

EtherNet/IP 15〜7500mm ±0.025%FS 位置:Min.1μm
速度:1um/sec
±0.001%FS
以下
-20℃ ~+75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
