GYKS プローブリニアプロファイルシリーズ

磁歪式リニアセンサ

GYKS プローブ

GYKS プローブ写真

GYKSシリーズは高さ22.5mmのプロファイルを実現した磁歪式リニア変位センサーです。従来のオールインワン型のGYKM-LS/LTよりスマートな設計を実現しております。電源を供給するだけでマグネットの位置に比例した電圧または電流の位置出力信号が得られます。標準でノイズキャンセル機能を備えています。
ポテンショメータからの置換えが可能となり、非接触センシングによる長寿命をご期待いただけます。

特長・機能
仕様
同カテゴリ製品との比較

仕様

線形性	±0.025%FS以下 TYP	分解能	0.01%FS以下
繰返し精度	±0.01%FS以下	温度特性	±50ppm FS/℃以下
電圧出力	0～10Vまたは10～0V（負荷電流Max.5mA、負荷抵抗Min.2kΩ）	電流出力	4～20mAまたは20～4mA （負荷抵抗500Ω以下）
供給電源	+24（±2）VDC（100mA以下）	走査周波数	標準1kHz（ストローク1000mmまで）
使用温度範囲	0℃～+65℃	保存温度範囲	-20℃～+65℃
耐振	3G（または 40Hz 1mmPP）	耐衝撃	10G（2msec）
保護規格	IP65

■上記精度は有効ストローク300mm以上のセンサーに適用されます。

型式

①有効ストローク

15mm～2500mm

②出力

A：0～10V／B：4～20mA

③動作方向（先端へ移動時）

D：増加動作／R：減少動作

④マグネット形状

U：スライド型

T：フローティング型（Gap:1mm）

TS：フローティング型（Gap:4mm）

TW：フローティング型（Gap:8mm）

R：ロッド型

■センサーに付属する固定金具の個数は下記の通りです。

ストローク 600mm未満：4個

ストローク 600～1000mm ：6個

ストローク 1001～1500mm：8個

ストローク 1501～2500mm：10個

■使用コネクタ

オムロン製XS2C-D4S1（ストレート型）、または D4S2（L型）（材質：PBT樹脂）

外形寸法図

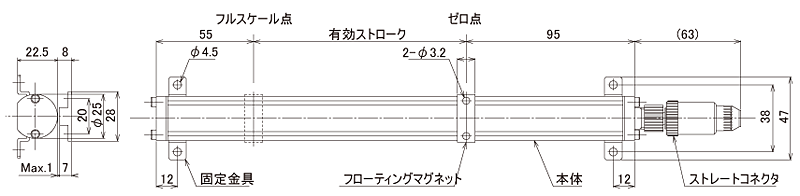

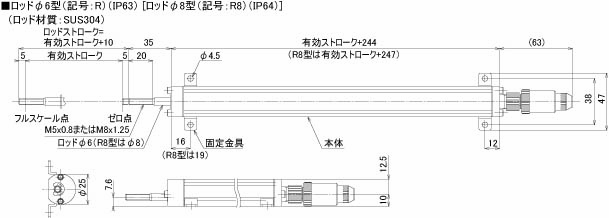

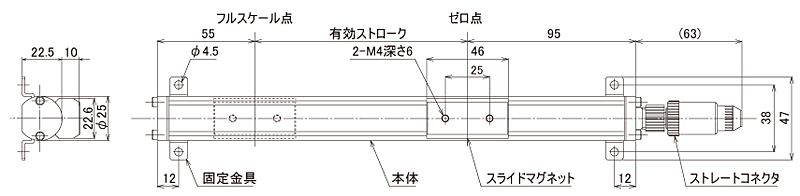

スライドマグネット型（記号：U）（IP65）（スライドマグネット材質：POM樹脂）		フローティングマグネット型（記号：T）（IP65）（フローティングマグネット材質：Bs）		ロッドΦ6型（記号：R）（IP63）[ロッドΦ8型（記号：R8）（IP64）]		フローティングマグネットTS型（記号：TS）（フローティングマグネット材質：Al）

※ストローク2000mm以上：デッドゾーン65mmは80mmとなります。

■材質ボディ：アルミニウム（アルマイト処理）

■ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

■適用ケーブル外径：Φ5～Φ6、適用電線サイズ：0.18～0.75mm²

■TW型でもデッドゾーン（65mm、95mm）は同じです。

■オプションでフレキシブルロッド型等も対応可能です。

リニアプロファイルシリーズ

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
GYKS プローブサンテスト	-	-	-	-	-	-	-	-
GYSE-EP2-PF プローブカタログPDF	EtherNet/IP	15〜7500mm	±0.025%FS	位置:Min.1μm 速度:1um/sec	±0.001%FS 以下	-20℃ ～+75℃	15G / 100G	IP65
GYKMR プローブサンテストカタログPDF	組合せコントローラによる	15～2500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	0～65℃	3G / 10G	IP53, IP64, IP65
GYMR6-PF プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～80℃	15G / 100G	IP65
GYMRA-PF プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS	0.1mm	±0.1mm	-20～80℃	15G / 100G	IP65
GYSE-S-PF プローブサンテストカタログPDF	SSI	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-R-PF プローブサンテストカタログPDF	組合せコントローラによる	15～7500mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-Q-PF プローブサンテストカタログPDF	インクリメンタル A/B相パルス	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-P-PF プローブサンテストカタログPDF	Profibus DPV0	15～7500mm	±0.025%FS	Min.1μm	±0.001%FS	-20～75℃	15G / 100G	IP65
GYSE-A-PF プローブサンテストカタログPDF	電圧電流	15～7500mm	±0.025%FS	16bit(65536)	±0.001%FS	-20～75℃	15G / 100G	IP65
GYKS2 プローブサンテストカタログPDF	電圧電流	15～2500mm	±0.025%FS	0.01%FS	±0.01%FS	0～65℃	3G / 10G	IP53, IP64, IP65
