OD15-2コントローラ

差動トランスアンプ

OD15-2

OD15-2写真

AC型TWK差動トランスに10KHzの正弦波を与え、変位に比例した出力信号を得るものです。
完全密閉、ハーメチックシールドされた信頼性の高いモジュールです。
出力短絡保護、電源極性誤配線保護回路付です。

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

出力特性 固定 供給電源 ±11.5VDC~±16VDC
消費電流 30mA 励磁周波数 10KHz±10%
励磁電圧 10Vrms 出力信号 ±2VDC~±5VDC
組合わせるセンサーによって異なる
リップル 10mVpp 周波数特性 100Hz
負荷抵抗 2KΩ以上 安定時間 15分(ウォームアップ時間)
温度ドリフト 1mV/K 出力変動 ±0.5%(電源変動±10%に対し)
動作温度 -10℃~+80℃ 保存温度 20℃~+100℃
重量 70gr

■明記ない限り+20℃、±15VDC(供給電圧)の条件でのデータである。

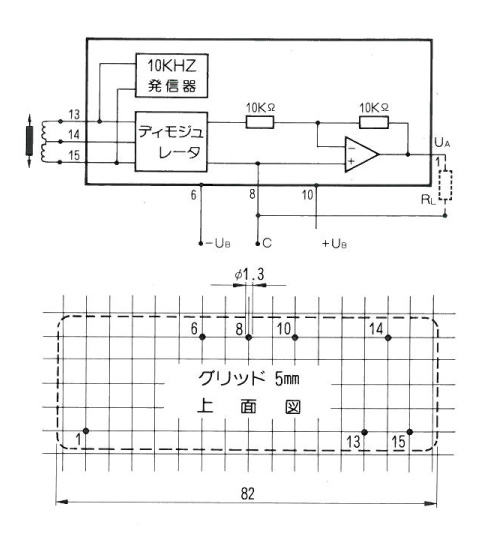

外形寸法図


拡大する

■ケース:82×28×16mm

■ピン:Φ1×8mm

(注)両面プリント板に装着する場合はケースをプリント回路から隔離してください。

差動トランスアンプ

製品名 - - - - - - - -
OD15-2

独TWK社

- - - - - - - -
OV15-2

独TWK社

- - - - - - - -
OE30-1

独TWK社

- - - - - - - -
OE30-2

独TWK社

- - - - - - - -
