OE30-1コントローラ

差動トランスアンプ

OE30-1

OE30-1写真

AC型TWK差動トランスに10KHzの正弦波を与え、変位に比例した出力信号を得るものです。
完全密閉、ハーメチックシールドされた信頼性の高いモジュールです。
出力短絡保護、電源極性誤配線保護回路付です。

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

出力特性 可変 供給電源 23~32VDC
消費電流 45mA 励磁周波数 10KHz±10%
励磁電圧 10Vrms 出力信号 0-20mA
周波数特性 100Hz 負荷抵抗 500Ω以下
安定時間 15分(ウォームアップ時間) 温度ドリフト 0.001mA/K
出力変動 0.01mA(電源変動1Vに対し)/0.01mA(負荷抵抗変化200Ωに対し) 動作温度 -10℃~+80℃
保存温度 -20℃~+100℃ 重量 70gr

■明記ない限り+20℃、±15VDC(供給電圧)の条件でのデータである。

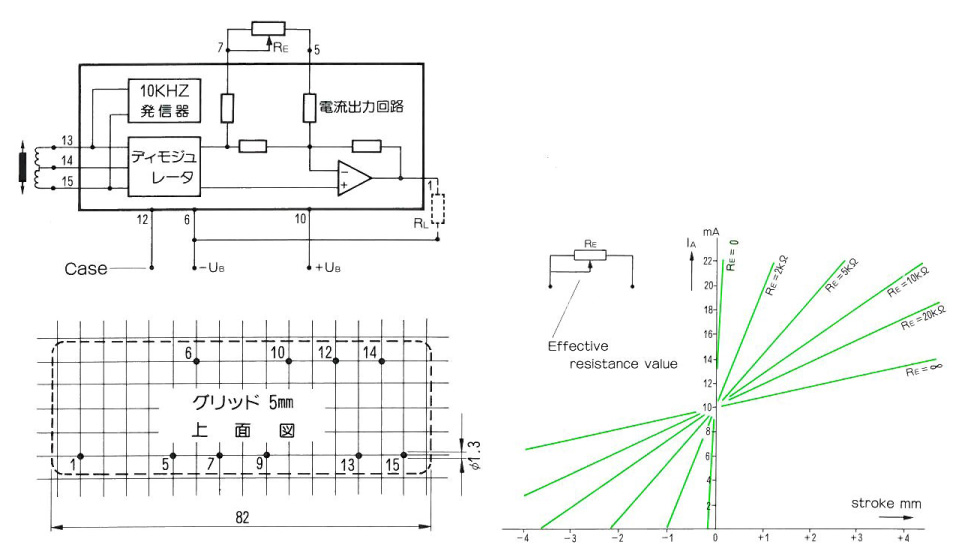

外形寸法図


拡大する

■ケース:82×28×16mm

■ピン:Φ1×8mm

(注)両面プリント板に装着する場合はケースをプリント回路から隔離してください。

1.センサーのコアーがセンターポジションにあるときの出力信号はOE30-1・・・10mA です。

2.ケースはピン12に接続されています。ピン12は雑音などのないラインに接続してください。

3.上図右側のグラフはセンサーIW10/8とOE30-1を組合わせた場合を示します。OE30-2を使用した場合は中心点10mAが12mAになります。

差動トランスアンプ

製品名 - - - - - - - -
OE30-1

独TWK社

- - - - - - - -
OD15-2

独TWK社

- - - - - - - -
OV15-2

独TWK社

- - - - - - - -
OE30-2

独TWK社

- - - - - - - -
