OV15-2コントローラ

差動トランスアンプ

OV15-2

OV15-2写真

AC型TWK差動トランスに10KHzの正弦波を与え、変位に比例した出力信号を得るものです。
完全密閉、ハーメチックシールドされた信頼性の高いモジュールです。
出力短絡保護、電源極性誤配線保護回路付です。

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

出力特性 可変 供給電源 ±11.5VDC~±16VDC
消費電流 30mA 励磁周波数 10KHz±10%
励磁電圧 10Vrms 出力信号 ~±10VDC
組合わせるセンサーによって異なる
リップル 5mVpp 周波数特性 100Hz
負荷抵抗 2KΩ以上 安定時間 15分(ウォームアップ時間)
温度ドリフト 1mV/K 出力変動 ±0.5%(電源変動±10%に対し)
動作温度 -10℃~+80℃ 保存温度 -20℃~+100℃
重量 70gr

■明記ない限り+20℃、±15VDC(供給電圧)の条件でのデータである。

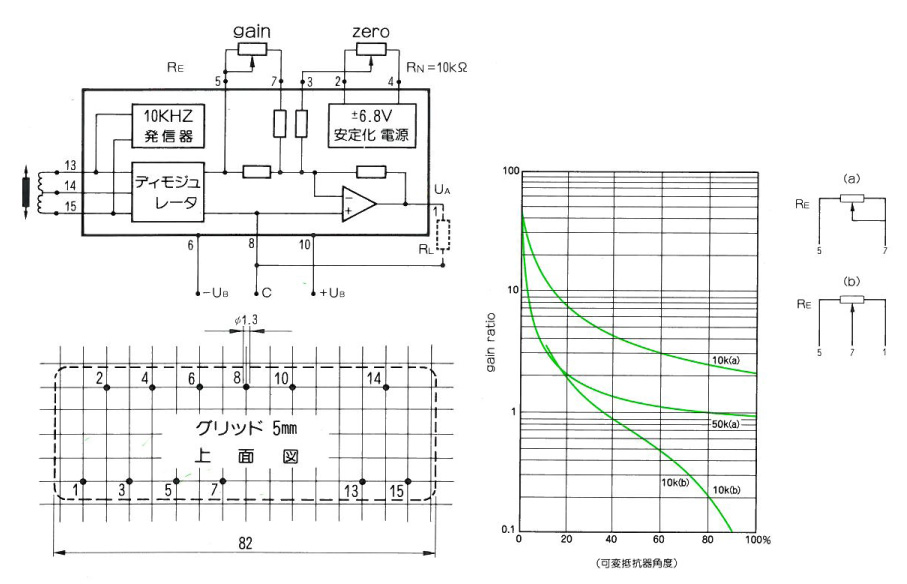

外形寸法図


拡大する

■ケース:82×28×16mm

■ピン:Φ1×8mm

(注)両面プリント板に装着する場合はケースをプリント回路から隔離してください。

1.ピンNo.5は基準出力のチェック端子として使用できます。(高入力インピーダンスの測定器を使用して下さい。)

2.調整用可変抵抗器RE、RNを使用しない場合はそれぞれのピンをオープンとして下さい。

3.零点調整方法は次の3通りです。

 (a)基本回路図に従う場合、正負が調整可能。

 (b)正側のみ調整可。

 (c)負側のみ調整可。

4.最適な感度調整を得るために上図のグラフを参照下さい。
