オプション：センサロッド部高温型
Heavy Duty仕様の高温対応型（ロッド部）プローブです。
センサープローブに吟味された部材を使用し、標準品で200℃までをカバーします。
（200℃以上になる場合はご相談下さい。）
但しプローブヘッド部の使用温度範囲は +80℃以下であるため、
ヘッド部をクーリングするかまたはヒートシンク型（オプション）をお奨めします。
＜対応温度（ロッド部のみ）＞
・H0：〜100℃
・H1：〜120℃
・H2：〜200℃
＜対応可能プローブ＞
| プローブ | H0 | H1 | H2 |
|---|---|---|---|
| GYcRP | H0 | H1E | H2E |
| GYHR | 標準 | H1 | H2 |
| GYHTR | 標準 | 標準 | × |
| GYcAT | H0 | × | × |
※ H0 ： 100℃ ヒートシンク無し
H1 ： 120℃ ヒートシンク無し
H2 ： 200℃ ヒートシンク無し
H1E ： 120℃ ヒートシンク有
H2E ： 200℃ ヒートシンク有
＜ダウンロードファイル＞
・GY総合カタログ「GY22-017J」：112ページ（オプション）
・GY総合カタログ（英語）「GY22-017E」：112ページ（オプション）
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 線形性 | ±0.1%FS以下 Typ. | 分解能 | （アナログ）0.01%FS以下 （デジタル）0.1mm |
|
|---|---|---|---|---|
| 繰返し精度（常温） | ±0.05%FS以下 | 温度特性 | ±70ppmFS/℃以下 | |
| 耐圧 | 35MPa（プローブロッド部） | 使用温度範囲 | プローブヘッド部：-5℃～+80℃ プローブロッド部：～100℃（型式：H0） プローブロッド部：～120℃（型式：H1） プローブロッド部：～200℃（型式：H2） |
・上記精度は有効ストローク300mm以上のセンサに適用されます。
・300mm未満のセンサは3000mmのセンサ仕様と同等になります。

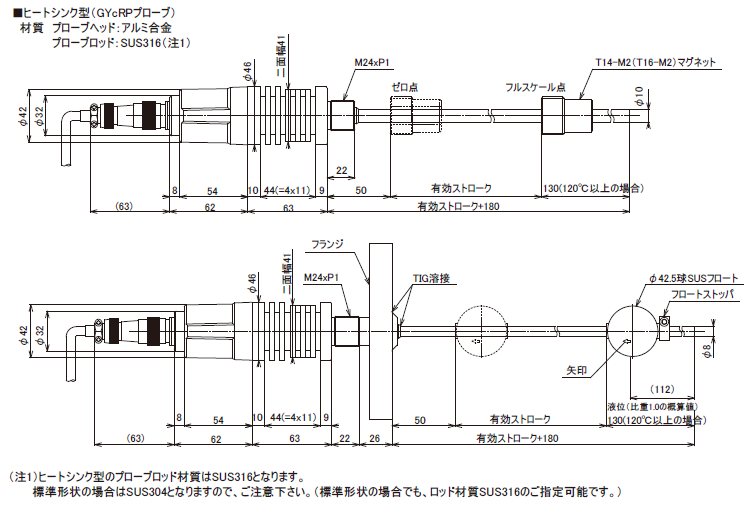

外形寸法図
| ヒートシンク型（GYcRPプローブ） | ||||||
|---|---|---|---|---|---|---|
|
||||||
|
|
■材質：プローブヘッド：アルミ合金、プローブロッド：SUS316（注1）
（注1）ヒートシンク型のプローブロッド材質はSUS316（型式末尾「-S6」）となります。
標準形状の場合はSUS304となりますので、ご注意下さい。
（標準形状の場合でも、ロッド材質SUS316（型式末尾「-S6」）をご指定可能です。）
