IRDM-DPインテリジェント・リモートデバイスシステム

インテリジェント・リモートデバイスシステム

IRDM-DP

IRDM-DP写真

本モジュールはIRDシリーズのマスターモジュールで、複数のスレーブモジュールと組み合わせて使用します。

各スレーブモジュールの周期データは本モジュールに搭載されたUSBまたはPROFIBUSインターフェイスより、

パソコンおよびユーザ機器とデータ交換を行えます。

IRDM-DP(本機)はPROFIBUSマスタから見るとスレーブ機器となっており、

IRDシステムのデータを一括してPROFIBUSマスタ機器に転送します。

<IRDモジュールの装着可能数>

・条件1

 マスターモジュールの数=1

 スレーブモジュールの数≦9

 消費メモリブロック数≦64

・条件2

 入力バイト数の合計≦256バイト

 出力バイト数の合計≦256バイト

 入力バイト数と出力バイト数の合計≦368バイト

<ダウンロードファイル>

・カタログ(日本語):2015052000G版

・カタログ(英語):202005G

・取説(日本語):2022年 2月 3日 第3版

・取説(英語):2022年 2月 3日 第2版

・CADデータ:IRDM-DP.dxf

・設定ソフトウェア:IRD_Manager (ダウンロードはこちらから)

こんな方にオススメです

  • PROFIBUSのシステムを構築したい方
  • 既存のセンサをPROFIBUSで取り込みたい方
  • サーボ弁、電磁比例弁をPROFIBUSで駆動したい方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

産業用ネットワークシステム

産業用ネットワーク通信機能を持つマスタモジュールは、全てのスレーブモジュールデータを一括して
産業用ネットワーク(CC-Link, EtherNet/IP, PROFIBUS, EtherCAT)に転送し、
上位機器(PLCやPC)とのデータ交換を行えます。

自動転送機能

自動転送は、上位機器による処理を必要とせず、スレーブモジュール間で自律的にデータ交換する機能です。
この機能により、産業用ネットワークや上位機器の転送処理遅延はなく、
高速(0.2~2.4msec、構成モジュール数や種類による)でデータの転送が可能です。

性能

仕様

PROFIBUS
機器タイプ
スレーブ機器(PROFIBUS DPV1) PROFIBUS 媒体 PROFIBUS専用ケーブル
(シールド付きツイストペアケーブル)
PROFIBUS
伝送速度
9.6kbps~12Mbps(自動認識) 電源電圧 DC24V(±10%)

*は、サイクリックメッセージ機能を有効にした場合の数字です。

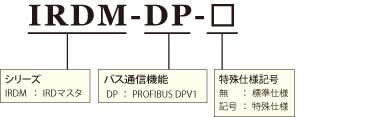

型式

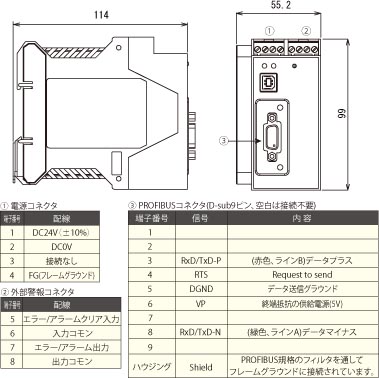

外形寸法図


拡大する

インテリジェント・リモートデバイスシステム

製品名 区分 モジュール種別 機能 消費メモリブロック 入力バイト数 出力バイト数 特長 -
IRDM-DP

サンテスト

カタログPDF

マスタ PROFIBUS DP PROFIBUS DP
通信機能搭載
- -
IRDS-LV

スレーブ 差動トランス入力 5線式、6線式 差動トランス  (4線式差動トランス) 4 16 16 - -
IRDS-WA

スレーブ 波形成形 軸関数生成 4 24 8 - -
IRDS-QP

スレーブ 高速パルス入力 差動ドライバ、 オープンコレクタ入力 4 24 8 - -
IRD シリーズ

サンテスト

カタログPDF

- - - - - - - -
IRDS-DI14

スレーブ 接点入力 高速絶縁入力 2 8 8 - -
IRDS-SC

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
4 16 16 - -
IRDS-VA

サンテスト

カタログPDF

スレーブ 電磁比例弁
ディジタルアンプ
電磁比例弁
ディジタルアンプ
2 8 8 - -
IRDS-SA

サンテスト

カタログPDF

スレーブ 歪みゲージ
アンプ入力
ロードセル、圧力トランスデューサ入力(2軸) 4 16 16 - -
IRDS-SSI

サンテスト

カタログPDF

スレーブ SSI通信 SSIセンサ入力(4軸) 4 24 8 - -
IRDS-GY

サンテスト

カタログPDF

スレーブ 磁歪式リニアセンサ変換器 GYセンサ変換器(1軸または2軸) 4 16 16 - -
IRDS-VR-L

サンテスト

カタログPDF

スレーブ 耐環境型リニア
エンコーダ
変換器
耐環境型GMR
センサ変換器
(1軸,2軸)
4 16 16 - -
IRDS-VR-S/M

サンテスト

カタログPDF

スレーブ VRレゾルバ
変換器
S:1回転型VR
レゾルバ変換器
(1軸,2軸)
M:多回転型VR
レゾルバ変換器
(1軸,2軸)
4 16 16 - -
IRDS-WG

サンテスト

カタログPDF

スレーブ 関数波形生成 1軸または4軸の関数波形生成 2(1軸)
6(4軸)
8(1軸)
24(4軸)
8(1軸)
24(4軸)
- -
IRDS-DO

サンテスト

カタログPDF

スレーブ ディジタル出力 パラレル出力
スイッチ出力
2 8 8 - -
IRDS-AIO

サンテスト

カタログPDF

スレーブ アナログ入出力 電圧入出力
電流入出力
入力:2軸
出力:2軸
4 16 16 - -
IRDS-AO4

サンテスト

カタログPDF

スレーブ アナログ出力 電圧/電流出力
(4軸仕様)
4 8 24 - -
IRDS-AI4

サンテスト

カタログPDF

スレーブ アナログ入力 電圧/電流入力
(4軸仕様)
4 24 8 - -
IRDS-SV

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
8 40 24 - -
IRDM-EIT

サンテスト

カタログPDF

マスタ Ethernet Ethernet
(Modbus/TCP)
- -
IRDM-CFN

サンテスト

カタログPDF

マスタ CC-Link IE CC-Link IE Filed通信機能搭載 - -
IRDM-ECT

サンテスト

カタログPDF

マスタ EtherCAT EtherCAT
スレーブ
- -
IRDM-EP1

サンテスト

カタログPDF

マスタ EtherNet/IP EtherNet/IP
通信機能搭載
- -
IRDM-CCL

サンテスト

カタログPDF

マスタ CC-Link CC-Link Ver.2 通信機能搭載 3 24 24 - -
IRDM-NB

サンテスト

カタログPDF

マスタ 産業用
ネットワーク
通信機能なし
産業用
ネットワーク
通信機能なし
- -
