サンテスト株式会社

IRDS-DI14インテリジェント・リモートデバイスシステム

new

インテリジェント・リモートデバイスシステム

IRDS-DI14

IRDS-DI14写真

本モジュールは、IRD シリーズの接点入力モジュールです。



【特長】

・ 高速絶縁入力
  フォトカプラ絶縁の14 点の高速ディジタル入力を搭載。
・ シンク/ ソース両極性対応
  シンク出力機器でも、ソース出力機器でも接続することが出来ます。
  上位/ 下位で別々のコモンを接続することができるため、シンク出力機器と
  ソース出力機器を混在して接続することができます。
・ フィルタ機能
  8 ビットごとに独立したフィルタを設定することができます。
  ノイズやチャタリングの発生する接点入力の誤動作を防止します。

・ RoHS 指令対応

【カタログ】

・カタログ(日本語):202306G

・取説(日本語):2020年 6月 25日 初版

・取説(英語):2022年 7月 26日 初版

・CADデータ:IRDS-DI14外形図.DXF

・設定ソフトウェア:IRD_Manager (ダウンロードはこちらから)

こんな方にオススメです

  • 接点入力
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

接点入力機能
入力点数
14点 接点入力機能
フィルタ機能
0.25~8msec
接点入力機能
入力極性
シンク/ソースいずれでも接続可能 接点入力機能
定格
24V(18~30V)
内部抵抗 3kΩ
絶縁仕様 フォトカプラによる絶縁(内部回路に対して絶縁)
耐電圧:500VAC 一分間
電源定格 DC24V(±10%)70mA(IRDバスから供給)
IRDモジュール
消費メモリブロック
2ブロック

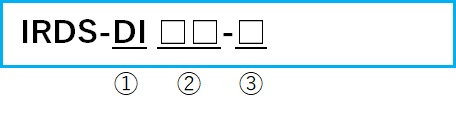

型式

① モジュール機能
  DI:接点入力モジュール

② 接点入力数
  14:14点入力

③ 特殊仕様記号
  無 :標準仕様
  記号:特殊仕様

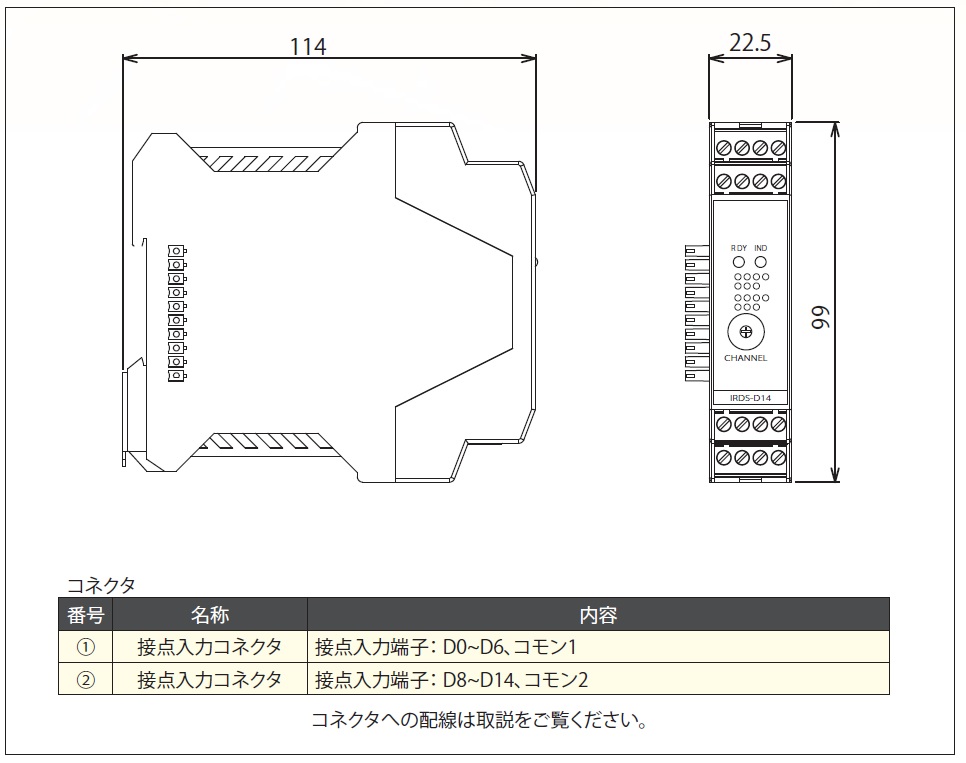

外形寸法図


拡大する

インテリジェント・リモートデバイスシステム

製品名 区分 モジュール種別 機能 消費メモリブロック 入力バイト数 出力バイト数 特長 -
IRDS-DI14

スレーブ 接点入力 高速絶縁入力 2 8 8 - -
IRDS-LV

スレーブ 差動トランス入力 5線式、6線式 差動トランス  (4線式差動トランス) 4 16 16 - -
IRDS-WA

スレーブ 波形成形 軸関数生成 4 24 8 - -
IRDS-QP

スレーブ 高速パルス入力 差動ドライバ、 オープンコレクタ入力 4 24 8 - -
IRD シリーズ

サンテスト

カタログPDF

- - - - - - - -
IRDS-SC

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
4 16 16 - -
IRDS-VA

サンテスト

カタログPDF

スレーブ 電磁比例弁
ディジタルアンプ
電磁比例弁
ディジタルアンプ
2 8 8 - -
IRDS-SA

サンテスト

カタログPDF

スレーブ 歪みゲージ
アンプ入力
ロードセル、圧力トランスデューサ入力(2軸) 4 16 16 - -
IRDS-SSI

サンテスト

カタログPDF

スレーブ SSI通信 SSIセンサ入力(4軸) 4 24 8 - -
IRDS-GY

サンテスト

カタログPDF

スレーブ 磁歪式リニアセンサ変換器 GYセンサ変換器(1軸または2軸) 4 16 16 - -
IRDS-VR-L

サンテスト

カタログPDF

スレーブ 耐環境型リニア
エンコーダ
変換器
耐環境型GMR
センサ変換器
(1軸,2軸)
4 16 16 - -
IRDS-VR-S/M

サンテスト

カタログPDF

スレーブ VRレゾルバ
変換器
S:1回転型VR
レゾルバ変換器
(1軸,2軸)
M:多回転型VR
レゾルバ変換器
(1軸,2軸)
4 16 16 - -
IRDS-WG

サンテスト

カタログPDF

スレーブ 関数波形生成 1軸または4軸の関数波形生成 2(1軸)
6(4軸)
8(1軸)
24(4軸)
8(1軸)
24(4軸)
- -
IRDS-DO

サンテスト

カタログPDF

スレーブ ディジタル出力 パラレル出力
スイッチ出力
2 8 8 - -
IRDS-AIO

サンテスト

カタログPDF

スレーブ アナログ入出力 電圧入出力
電流入出力
入力:2軸
出力:2軸
4 16 16 - -
IRDS-AO4

サンテスト

カタログPDF

スレーブ アナログ出力 電圧/電流出力
(4軸仕様)
4 8 24 - -
IRDS-AI4

サンテスト

カタログPDF

スレーブ アナログ入力 電圧/電流入力
(4軸仕様)
4 24 8 - -
IRDS-SV

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
8 40 24 - -
IRDM-EIT

サンテスト

カタログPDF

マスタ Ethernet Ethernet
(Modbus/TCP)
- -
IRDM-CFN

サンテスト

カタログPDF

マスタ CC-Link IE CC-Link IE Filed通信機能搭載 - -
IRDM-ECT

サンテスト

カタログPDF

マスタ EtherCAT EtherCAT
スレーブ
- -
IRDM-DP

サンテスト

カタログPDF

マスタ PROFIBUS DP PROFIBUS DP
通信機能搭載
- -
IRDM-EP1

サンテスト

カタログPDF

マスタ EtherNet/IP EtherNet/IP
通信機能搭載
- -
IRDM-CCL

サンテスト

カタログPDF

マスタ CC-Link CC-Link Ver.2 通信機能搭載 3 24 24 - -
IRDM-NB

サンテスト

カタログPDF

マスタ 産業用
ネットワーク
通信機能なし
産業用
ネットワーク
通信機能なし
- -
