IRDS-VAインテリジェント・リモートデバイスシステム

インテリジェント・リモートデバイスシステム

IRDS-VA

IRDS-VA写真

本モジュールはIRDシリーズの電磁比例弁ディジタルアンプモジュールです。

IRDMに搭載のフィールドバスを介して上位PLCから電流出力指令を受け取り、

電磁比例弁への電流の比例出力を行うことができます。

<特長>

・Max.1800mAまたはMax.1000mAで駆動する電磁比例弁を制御

・IRDマスタモジュールを通して、産業用ネットワーク上位機器(CC-Link, CC-Link IE Field,

 EtherNet/IP, EtherCAT, PROFIBUS)または専用Windowソフトウェア(IRD Manager)で内部設定を変更

・産業用ネットワーク上位機器またはPCより、入力に対する最大/最小出力値をディジタルで設定

・16点(方向流量制御弁使用時は2方向それぞれに16点)の出力電流値ステップ、時定数を設定

 16点の電流値ステップ毎に出力電流値、ON時の時定数を設定、ステップOFF時の出力値と時定数も設定可能

・産業用ネットワーク上位機器またはPCより、非常停止を入力し、電流出力を停止させることが可能

・I/Oの入出力、コイル出力電流値を産業用ネットワーク上位機器またはPCより、モニタ可能

・RoHS指令対応

<ダウンロードファイル>

・カタログ(日本語):2022年11月29日 第6版

・カタログ(英語):202005G

・取説(日本語):2023年 2月 15日 第7版

・取説(英語):2023年 2月 13日 第3版

・設定ソフト:IRD_Manager (ダウンロードはこちらから)

こんな方にオススメです

  • 電磁比例弁の調整が面倒な方
  • 省配線(CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS)で比例弁を駆動したい方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

産業用ネットワークシステム

産業用ネットワーク通信機能を持つマスタモジュールは、全てのスレーブモジュールデータを一括して
産業用ネットワーク(CC-Link, EtherNet/IP, PROFIBUS, EtherCAT)に転送し、
上位機器(PLCやPC)とのデータ交換を行えます。

省配線のシステム構築

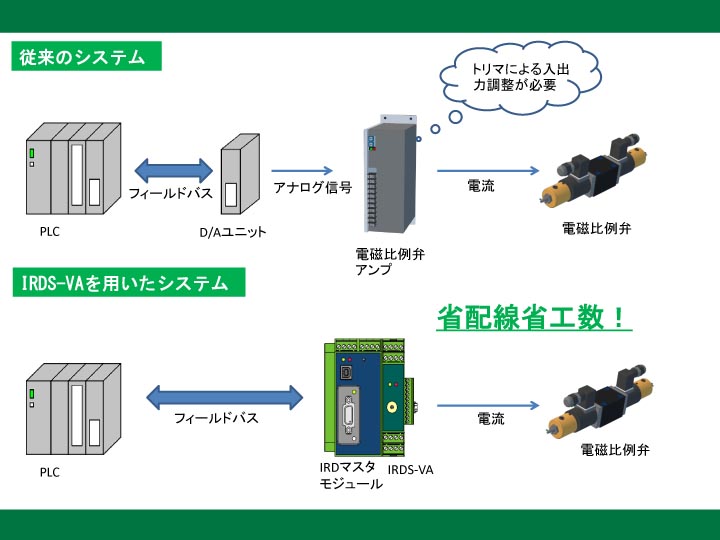

従来の比例弁(流量制御弁、圧力制御弁など)のシステムでは、上位PLCのD/Aユニットから電圧出力を受けて、
比例弁アンプ(サンテスト製品の場合はVACシリーズ)でソレノイド電流に変換して、比例弁を駆動させます。
IRDS-VAシステムでは、上位PLCから直接フィールドバス経由で、ソレノイド電流を指示して、
比例弁を駆動させることが可能です。IRDマスタ:1台につき、比例弁を最大9台まで駆動させることができます。

性能

仕様

駆動対象 方向流量制御弁、圧力制御弁、流量制御弁 駆動対象台数 1台
駆動ソレノイド数 2個(方向流量制御弁)
1個(圧力制御弁、流量制御弁)
最大出力電流 IRDS-VA-24S:1800mA
IRDS-VA-48S:1000mA
IRDS-VA-12S:1800mA
電流精度 ±1% R.S. ステップ数 16点(2方向の場合:32点)
ディザ周波数 20~2000Hz 立上時間/立下時間 0.001s~3,600,000s
外部供給電源 IRDS-VA-24S:DC24V
IRDS-VA-48S:DC48V
IRDS-VA-12S:DC12V

※サーボ弁、LVDT付き電磁比例弁、またアンプ内蔵電磁比例弁には対応していません。

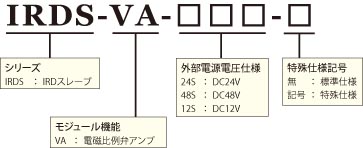

型式

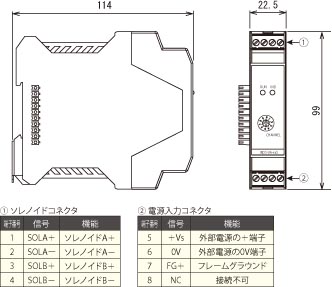

外形寸法図


拡大する

インテリジェント・リモートデバイスシステム

製品名 区分 モジュール種別 機能 消費メモリブロック 入力バイト数 出力バイト数 特長 -
IRDS-VA

サンテスト

カタログPDF

スレーブ 電磁比例弁
ディジタルアンプ
電磁比例弁
ディジタルアンプ
2 8 8 - -
IRDS-LV

スレーブ 差動トランス入力 5線式、6線式 差動トランス  (4線式差動トランス) 4 16 16 - -
IRDS-WA

スレーブ 波形成形 軸関数生成 4 24 8 - -
IRDS-QP

スレーブ 高速パルス入力 差動ドライバ、 オープンコレクタ入力 4 24 8 - -
IRD シリーズ

サンテスト

カタログPDF

- - - - - - - -
IRDS-DI14

スレーブ 接点入力 高速絶縁入力 2 8 8 - -
IRDS-SC

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
4 16 16 - -
IRDS-SA

サンテスト

カタログPDF

スレーブ 歪みゲージ
アンプ入力
ロードセル、圧力トランスデューサ入力(2軸) 4 16 16 - -
IRDS-SSI

サンテスト

カタログPDF

スレーブ SSI通信 SSIセンサ入力(4軸) 4 24 8 - -
IRDS-GY

サンテスト

カタログPDF

スレーブ 磁歪式リニアセンサ変換器 GYセンサ変換器(1軸または2軸) 4 16 16 - -
IRDS-VR-L

サンテスト

カタログPDF

スレーブ 耐環境型リニア
エンコーダ
変換器
耐環境型GMR
センサ変換器
(1軸,2軸)
4 16 16 - -
IRDS-VR-S/M

サンテスト

カタログPDF

スレーブ VRレゾルバ
変換器
S:1回転型VR
レゾルバ変換器
(1軸,2軸)
M:多回転型VR
レゾルバ変換器
(1軸,2軸)
4 16 16 - -
IRDS-WG

サンテスト

カタログPDF

スレーブ 関数波形生成 1軸または4軸の関数波形生成 2(1軸)
6(4軸)
8(1軸)
24(4軸)
8(1軸)
24(4軸)
- -
IRDS-DO

サンテスト

カタログPDF

スレーブ ディジタル出力 パラレル出力
スイッチ出力
2 8 8 - -
IRDS-AIO

サンテスト

カタログPDF

スレーブ アナログ入出力 電圧入出力
電流入出力
入力:2軸
出力:2軸
4 16 16 - -
IRDS-AO4

サンテスト

カタログPDF

スレーブ アナログ出力 電圧/電流出力
(4軸仕様)
4 8 24 - -
IRDS-AI4

サンテスト

カタログPDF

スレーブ アナログ入力 電圧/電流入力
(4軸仕様)
4 24 8 - -
IRDS-SV

サンテスト

カタログPDF

スレーブ 油空圧サーボ
コントローラ
サーボ
コントローラ
(単純適応制御)
8 40 24 - -
IRDM-EIT

サンテスト

カタログPDF

マスタ Ethernet Ethernet
(Modbus/TCP)
- -
IRDM-CFN

サンテスト

カタログPDF

マスタ CC-Link IE CC-Link IE Filed通信機能搭載 - -
IRDM-ECT

サンテスト

カタログPDF

マスタ EtherCAT EtherCAT
スレーブ
- -
IRDM-DP

サンテスト

カタログPDF

マスタ PROFIBUS DP PROFIBUS DP
通信機能搭載
- -
IRDM-EP1

サンテスト

カタログPDF

マスタ EtherNet/IP EtherNet/IP
通信機能搭載
- -
IRDM-CCL

サンテスト

カタログPDF

マスタ CC-Link CC-Link Ver.2 通信機能搭載 3 24 24 - -
IRDM-NB

サンテスト

カタログPDF

マスタ 産業用
ネットワーク
通信機能なし
産業用
ネットワーク
通信機能なし
- -
