MB500マグテープ

MB500

MB500写真

あらかじめ定められたピッチに着磁されたマグテープが強固なスティール製ベースストリップに取り付けられています。
特殊な粘着テープがベースストリップに付いていますから、簡単に機器へ組み込めます。
ステンレス製のカバーも標準装備です。
塩水などの腐食性雰囲気やクーラントなどの溶剤系雰囲気の場合には、オプションとしてステンレスのベースストリップをご用意しております。(オプションVA)
またマグテープの取付けを更に強固にする保護レール・モデル番号PS1などもご用意しております。

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

テープ厚み 約1.6mm ※カバーを含む 温度係数 (11±1)ppm/℃ ※ベースストリップ
温度範囲 -20℃~+70℃ ※保存温度:-40℃~+70℃ 着磁ピッチ 5mm
取付方法 粘着

型式

①テープ幅(mm)
 10/単位:mm

②精度
 0.05/標準(MSK5000との組合せ)※基準点オプション追加可能、精度0.05mmタイプは基準点なしです
 0.1/MSK5000(基準点付き)、MA504との組合せ ※基準点オプション追加可能

③長さ(m)
 ・・・/単位:m(0.1m単位)※ご注文長さ=測定有効長さ+0.1m以上

④ベースストリップ材質
 St/標準:ばね鋼
 VA/オプション:ステンレス ※テープ幅10mmのみ

⑤粘着テープ
 TM/標準:粘着テープ付き
 TO/オプション:粘着テープなし

⑥カバー(ステンレス)
 AM/標準:カバー付き
 AO/オプション:カバーなし

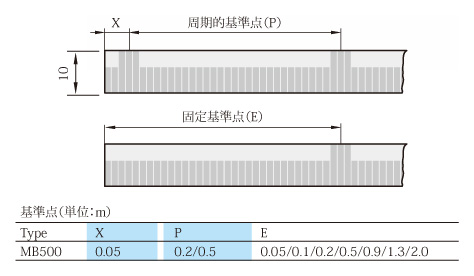

⑦基準点
 O/標準:基準点なし
 E/オプション:固定基準点付き
 P/オプション:周期的基準点付き

⑧固定基準点E位置又は周期的基準点P位置
 ・・・/単位:m

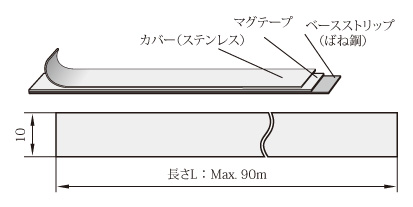

外形寸法図


拡大する 拡大する
