Hollow Shaft PMR425ポテンショメーター
ポテンショメーター
Hollow Shaft PMR425
航空機に採用された、コンダクティブプラスチック素子をベースに特に自動車工業用のアプリケーションとして開発されたHOLLOW SHAFTタイプのポテンションメーターです。
- ポテンショメーターをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| ■電気的仕様 | 有効電気角 | 94°±1.5° | ||
|---|---|---|---|---|
| 線形性 | ±1.5% | 定格抵抗値 | 3.85kΩ±20% | |
| 定格電力 | 0.5W（+40℃）／0.05W（+125℃） | 摺動子保護抵抗（Rp） | 1.7kΩ±20% | |
| ブラス電流 | 最大15mA（1min）／推奨100μA以下 | 出力スムーズネス | 0.1%未満 | |
| ■機械的仕様 | 機械的回転角 | 128°±4° | ||
| 摺動トルク | 5Ncm未満 | 終端許容トルク | 30Ncm | |
| シャフトの許容アライメント | max0.2mm | 取付ネジの締付けトルク | max230Ncm | |
| 動作温度 | -40℃～125℃ | 保存温度 | -55℃～135℃ | |
| 耐振 | 50G（または10～2000Hz、10mm） | 保護規格 | IP64 | |
| 寿命 | 5×106回（微小回転時は200×106回以上） |
型式

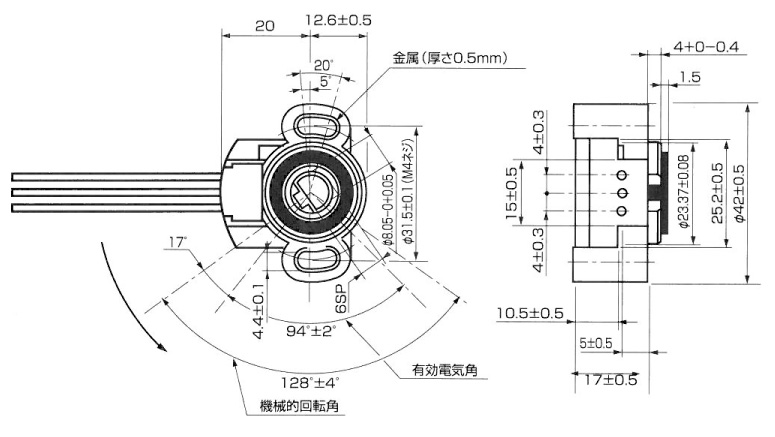

外形寸法図
|
||||||
|
|
ポテンショメーター
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
3.85kΩ （定格抵抗値） |
（機械的）128° （電気的）94° |
±1.5%FS | - | - | -40～125℃ | 50G | IP64 |
|
5kΩ（定格抵抗値） | 150～1200mm | ±0.1%FS | - | - | -65～105℃ | 20G / 50G | IP51 |
|
1.5kΩ～9.0kΩ | 25～150mm | ±0.1%FS | - | - | -65～105℃ | 20G / 50G | IP51 |
| 4.7kΩ～47kΩ（定格抵抗値） | 25～1000mm | ±0.1%FS （50mm以下は）±0.5%以下 |
- | - | -40～105℃ | - | IP50 | |
| 4.7kΩ,10kΩ（定格抵抗値） | 25～100mm | ±0.1%FS | - | - | -55～125℃ | - | IP50 | |
| 1～22kΩ（定格抵抗値） | 10～300mm | ±0.5%FS | - | - | -40～105℃ | - | IP64 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 340° | ±1%FS | - | - | -55～105℃ | - | IP50 | |
| 4.7kΩ、10kΩ | 350° | ±1%FS | - | - | -55～105℃ | - | IP50 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 310° | ±1%FS | - | - | -40～105℃ | - | IP50 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 345° | ±0.1%FS | - | - | -55～125℃ | - | IP50 | |
| 4.7kΩ、10kΩ（定格抵抗値） | 350° | ±0.1%FS | - | - | -55～125℃ | - | IP50 | |
| 4kΩ | 95° | ±1.5%FS | - | - | -40～125℃ | - | - |
データダウンロード
