SMR SeriesSMR

SMR Series

SMR Series写真

SMRシリーズは、GMR(Giant Magneto Resistor)素子を用いたリニアエンコーダです。2mmピッチの磁気目盛(セレーション)が設けられた被検出体の直線変位に応じて、位相差90度のインクリメンタル信号を出力します。

■検出素子に高感度GMR素子を採用。デジタル信号処理により15m/secの変位速度でも出力のデューティ比は安定です。

■射出成形機、ダイカストマシンのシリンダーロッドなど、過酷な条件下でお使いいただける非接触式位置検出センサです。

■被検出体はユーザー側でご用意下さい。

こんな方にオススメです

  • 射出成形機、ダイカストマシンのシリンダーの位置検出センサをお探しの方
  • 非接触のセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

電源電圧 24VDC±10% 0.05A以下 分解能 0.5mm/パルス(2相4逓倍による)
出力形式 A/B相 NPNオープンコレクタ30VDC/0.1A 最大出力周波数 7.5kHz
位相差 90°±10° デューティ比 50%±10%
使用温度範囲 -20℃~60℃ 保護規格 IP64

型式

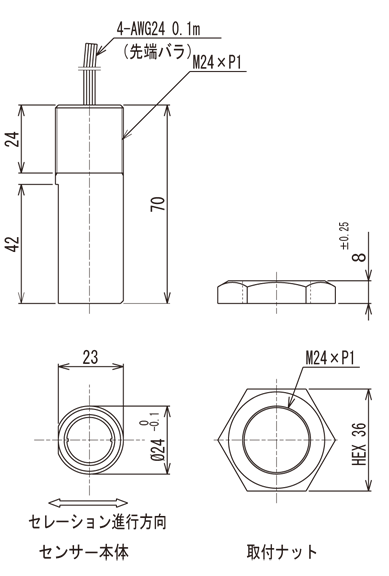

外形寸法図


拡大する

■材質:SUS304(センサー本体)/SUS316(取付ナット)
