独TWK社

RXM22 Series
シャフト分離型　インクリメンタル、アブソリュート
RXM22 Series写真

RXM22・RXM36シリーズは磁気式ロータリエンコーダは、マグネット・ホール素子・ASICで構成された全く新しいタイプのユニークなエンコーダです。
構造は極めてシンプルで、ユーザの回転軸にマグネットホルダを取付け、エンコーダに挿入するだけで組立てが完了し、正確なアラインメントを不要にしました。出力は、インクリメンタルとアブソリュートが用意されています。
RXW22・RXW36シリーズでは従来のシャフトタイプのロータリエンコーダとして利用できます。

■1回転当り分解能最大1024（インクリメンタル）または4096（アブソリュート）を取り揃え
■コンパクト・ロバスト・ローコスト
■シンプルな構造
■機器への組込みが容易
■回転部の保護規格IP67（ケーブルハウジング部IP64）

仕様

■機械的仕様
最大許容回転数10,000rpm max.
重量（ケーブルコネクタ付）約40g +12g actuator
■環境的仕様
動作温度範囲-25℃～+85℃
保存温度範囲-20℃～+70℃
耐衝撃2000m/s2;11ms（DIN EN 60068-2-27）
耐振動10 Hz to 2000 Hz ; 500m/s2（DIN EN 60068-2-6）
保護規格（回転部）IP67
保護規格（ケーブル取出し部）IP64

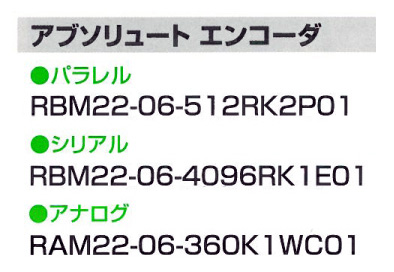

型式

外形寸法図


拡大する
