GYcAT プローブオールインワンシリーズ

磁歪式リニアセンサ

GYcAT プローブ

GYcAT プローブ写真

GYcATプローブは、DC24V電源を供給するだけでマグネット位置に比例した
高精度のアナログ信号を得ることができるコントローラ一体型のプローブです。
電圧出力または電流出力を選択できます。
マグネットの異常を検知する警報出力やノイズキャンセル機能を標準で備えています。
オプションで、高速サンプリング耐衝撃(SRT)高温度(ロッド部100℃)に対応することが可能です。

CEマーキング
ノイズキャンセル機能

<ダウンロードファイル>

 ・GY総合カタログ「GY22-017J」(日本語):20ページ、21ページ

 ・取説(日本語):2024年3月21日 第11版

 ・GY総合カタログ「GY22-017E」(英語):20ページ、21ページ

 ・取説(英語):2022年 8月 1日 第4版

 ・CADデータ:GYcAT_cad.zip

  コネクタ型:GYcAT-CN_cad.dxf

  ケーブル直出し型:GYcAT-PG_cad.dxf

こんな方にオススメです

  • ポテンショメーターからの置き換えを考えている方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 耐環境性の優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

非接触検出

センサプローブとマグネットは非接触のため、機械的寿命は無限大

性能

仕様

線形性 ±0.05%FS以下 Typ.(Min.±0.15mm) 分解能 0.01%FS以下(Min.30μm)
繰返し精度 ±0.01%FS以下(Min.±30μm) 温度特性 ±40ppm FS/℃以下(Min.±12μm/℃)
電圧出力 0~10Vまたは10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mAまたは20~4mA
(負荷抵抗500Ω以下)
警報出力 オープンコレクタ 30V 0.1A 供給電源 +24(±2)VDC(100mA)
サンプリング周波数※ 標準1kHz(ロッド全長1300mmまで) 耐圧 35MPa(プローブロッド部)
使用温度範囲 -20℃~+80℃ 保存温度範囲 -40℃~+80℃
耐振 6G(または 40Hz 2mmPP) 耐衝撃 50G(2msec)
保護規格 IP67

※サンプリング周波数は、オプションで最大8kHzまで高速化することが可能です。但しロッド全長に依存(型式⑧オプション欄に記載)し、また消費電流も異なります。

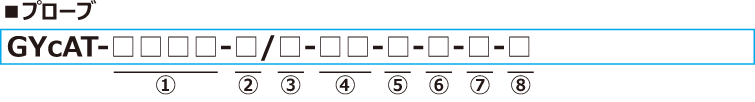

型式

①有効ストローク
 15~3500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/90mm/100mm(標準)
  ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


先端DZマグネットフロート
7070mmM2P,MG0,M11F25N,F28N
9090mmF28S,F30S
100100mmT142,T162F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
  ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 M:M24xP1.0、ロッド径Φ10(標準)
 N:M18xP1.5、ロッド径Φ10
 U:3/4-16UNF-3A、ロッド径Φ10
 M8:M24xP1.0、ロッド径Φ8
 N8:M18xP1.5、ロッド径Φ8
 U8:3/4-16UNF-3A、ロッド径Φ8
 M14:M24xP1.0、ロッド径Φ13.8


⑤組合せマグネットまたはフロート

マグネットフロート
M2P:No.2P(標準)
MG0:No.Φ
M11:No.11
T142:No.T14-M2
T162:No.T16-M2
F28S:Φ28SUS316
F30S:Φ30SUS316L
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F25N:RF-A10
F28N:RF-A6
 ・マグネットはマグネット分類「B」からお選び下さい。
・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 CN:コネクタ型
 △GF:ケーブル直出し/ケーブル端切放し型
 △GA:ケーブル直出し/ケーブル端中継コネクタ付き
   (:ケーブル長さ(m)入力、Max.10m)(*)
   (△:ケーブル種類 S:標準、H:耐熱:R:耐屈曲)


水没オプション>(推奨:直出しケーブル型(WP3G))
   WPCN:水没コネクタ型
   WP3GF:水没ケーブル直出し/ケーブル端切放し型
   WP3GA:水没ケーブル直出し/ケーブル端中継コネクタ付き
     (:ケーブル長さ(m)入力、Max.10m)(*)

 ・延長ケーブルを用いた場合、
  電圧出力:センサケーブル(m)+延長ケーブル(m)≦10m
  電流出力:センサケーブル(m)+延長ケーブル(m)≦100m
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選びください。
 ・相コネクタは付属致しません。
  相コネクタが必要な場合は別途ご指示願います。
  (ストレートコネクタのみ)←(注)


⑦位置出力
 AD:0~10V(ロッド先端へ移動時、増加動作)
 AR:10~0V(ロッド先端へ移動時、減少動作)
 BD:4~20mA(ロッド先端へ移動時、増加動作)
 BR:20~4mA(ロッド先端へ移動時、減少動作)
 CD:バイポーラ出力(-V~+V)
     (例えば CD10:-10V~+10V)
 CR:バイポーラ出力(+V~-V)
     (例えば CR05:+5V~-5V)


⑧オプション
 無記入:オプション不要
 12S:12VDC供給型(但し、ロッド全長:630mm以下)
    (出力は0~5Vまたは4~20mA(負荷抵抗Max.500Ω)
 SRT:耐衝撃オプション
 H0:高温ロッド(ロッド部のみ100℃)
 高速サンプリングオプション
  X2:2kHzサンプリング(ロッド全長:750mm以下)
  X4:4kHzサンプリング(ロッド全長:450mm以下)
  X8:8kHZサンプリング(ロッド全長:300mm以下←(注)


 (注)GY総合カタログは次回改版時に修正します。(記:2022/11/15)

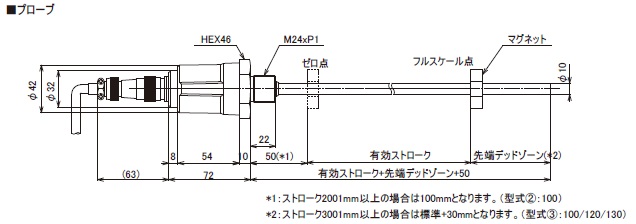

外形寸法図

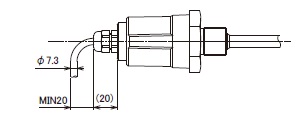

コネクタ嵌合時   ケーブル直出し型   結線表
拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304
マグネットはマグネット分類「B」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ:三和製SNW-1607-PCF(材質:亜鉛合金フッ素樹脂加工)
・適用ケーブル外径:Φ6.6~Φ7.5、適用電線サイズ:0.5mm2以下
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

オールインワンシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYcAT プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS 0.01%FS ±0.01%FS -20~80℃ 6G / 50G IP67
(IP68)
GYMF-S プローブ

サンテスト

カタログPDF

SSI 15~700mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYSE-EP2 プローブ

サンテスト

カタログPDF

EtherNet/IP 15~7500mm ±0.025%FS
以下
位置:
(Min.1μm)
速度:
(Min.1μm/sec)
±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYMRS プローブ

サンテスト

カタログPDF

SSI 15〜7500mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYPS プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~2400mm ±0.8mm以下 0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYPD プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~1000mm ±0.1mm
(30-250mm)
±0.04%FS
(251mm以上)
0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYMRA プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYMA プローブ

サンテスト

カタログPDF

電流
電圧
15〜3000mm ±0.025%FS
以下
0.1mm ±0.1mm
以下
-20~+80℃ 6G / 50G IP67
GYcAT4 プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS
以下
0.01%FS ±0.01%FS ±0.01%FS
以下
6G / 50G IP67
GYSE-P プローブ

サンテスト

カタログPDF

Profibus
DPV0
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G
100G
IP67
GYSE-S プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYSE-A プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYSE-Q プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYAF1 プローブ

サンテスト

カタログPDF

電圧
電流
15~3000mm ±0.025%FS
以下
0.01%FS ±0.01%FS
以下
-20~80℃ 6G / 50G IP67
(IP68)
