GYcAT4 プローブオールインワンシリーズ

磁歪式リニアセンサ

GYcAT4 プローブ

GYcAT4 プローブ写真

GYLS(電圧出力)プローブ、GYLT(電流出力)プローブの後継機種。
GYLS/GYLTプローブからの置き換えの場合、マグネットやコネクタはそのまま御使用可能です。
センサ仕様(線形性)が±0.025%FSから±0.05%FS以下に変更されておりますのでご注意ください。
出力は0~10Vまたは4~20mAいずれかを選択頂きます。またマグネット外れの警報はございません。
新規のご案件は、GYcATプローブをご検討下さい。
またオプションで高速サンプリング高温度(ロッド部100℃)に対応することが可能です。

CEマーキング
ノイズキャンセル機能

<ダウンロードファイル>
 ・GY総合カタログ「GY22-17J」(日本語):22ページ、23ページ
 ・取説(日本語):2024年3月21日 第9
 ・GY総合カタログ「GY22-017E」(英語):22ページ、23ページ
 ・取説(英語) :2022年 8月 2日 初版
 ・CADデータ:GYcAT4_cad.zip

  コネクタ(ストレート型):GYcAT4-CN-S_cad.dxf

  コネクタ(L型):GYcAT4-CN-L_cad.dxf

  ケーブル直出し型:GYcAT4-PG_cad.dxf

こんな方にオススメです

  • GYLS(電圧出力)プローブ、GYLT(電流出力)プローブの代替品をお探しの方
  • 油圧シリンダーに内臓できるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.05%FS以下 Typ.(Min.±0.15mm) 分解能 0.01%FS以下(Min.30μm)
繰返し精度 ±0.01%FS以下(Min.±30μm) 温度特性 ±40ppmFS/℃以下(Min.12μm/℃)
電圧出力 0~10V または 10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mA または 20~4mA
(負荷抵抗Max.500Ω)
警報出力 なし 供給電源 +24(±2)VDC(100mA)
サンプリング周波数※ 標準1kHz(ロッド全長1300mmまで) 耐圧 35MPa(プローブロッド部)
使用温度範囲 -20~+80℃ 保存温度範囲 -40~+80℃
耐振 6G(または40Hz 2mmPP) 耐衝撃 50G(2msec)
保護規格 IP67

※サンプリング周波数は、オプションで最大8kHzまで高速化することが可能です。但しロッド全長に依存(型式⑧オプション欄に記載)し、また消費電流も異なります。

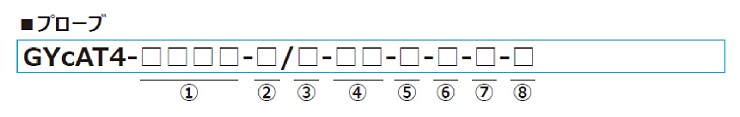

型式

①有効ストローク
 15~3500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/90mm/100mm(標準)
  ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


先端DZマグネットフロート
7070mmM2P. M2PN, MG0, M0LM,M0SM, M3, M11,M11NF25N,F28N
9090mmF28S,F30S
100100mmT142(T144),T162(T163)F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
  ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
M:M24xP1.0、ロッド径Φ10(標準)
N:M18xP1.5、ロッド径Φ10
U:3/4-16UNF-3A、ロッド径Φ10
M8:M24xP1.0、ロッド径Φ8
N8:M18xP1.5、ロッド径Φ8
U8:3/4-16UNF-3A、ロッド径Φ8
M14:M24xP1.0、ロッド径Φ13.8


⑤組合せマグネットまたはフロート

マグネットフロート
M2P:No.2P(標準)
M2PN:No.2PN
MG0:No.Φ
M0SM:No.ΦSPM
M0LM:No.ΦLPM
M3:No.3
M11:No.11
M11N:No.11N
T142:No.T14-M2
T144:No.T14-M4
T162:No.T16-M2
T163:No.T16-M3
F28S:Φ28SUS316
F30S:Φ30SUS316L
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F25N:RF-A10
F28N:RF-A6
 ・新規案件はマグネット分類「B」からお選び下さい。
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 CN:コネクタ型
 GF:ケーブル直出し/ケーブル端切放し型
 GA:ケーブル直出し/ケーブル端中継コネクタ付き
   (:ケーブル長さ(m)入力、Max.10m)(*)

 ・延長ケーブルを用いた場合、
  電圧出力:センサケーブル(m)+延長ケーブル(m)≦10m
  電流出力:センサケーブル(m)+延長ケーブル(m)≦100m
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
 ・相コネクタは付属致しません。
  相コネクタが必要な場合は別途ご指示願います。
  (ストレートコネクタもしくはL型コネクタを選択できます)


⑦位置出力
 AD:0~10V(ロッド先端へ移動時、増加動作)
 AR:10~0V(ロッド先端へ移動時、減少動作)
 BD:4~20mA(ロッド先端へ移動時、増加動作)
 BR:20~4mA(ロッド先端へ移動時、減少動作)
 CD:バイポーラ出力(-V~+V)
     (例えば CD10:-10V~+10V)
 CR:バイポーラ出力(+V~-V)
     (例えば CR05:+5V~-5V)


⑧オプション
 無記入:オプション不要
 H0:高温ロッド(ロッド部のみ100℃)
 X2:2kHzサンプリング(ロッド全長:750mm以下)
 X4:4kHzサンプリング(ロッド全長:450mm以下)
 X8:8kHZサンプリング(ロッド全長:300mm以下)

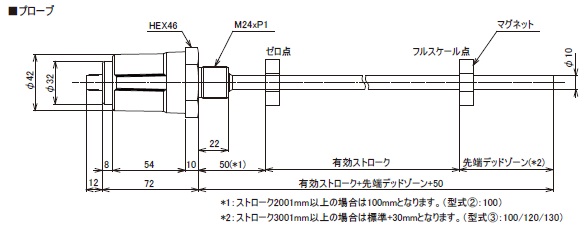

外形寸法図


拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304
・マグネットは「こちら」からお選びください。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

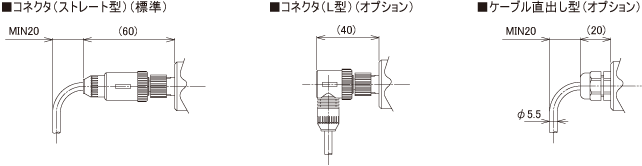

・使用コネクタ:オムロン製XS2C-D4S1(ストレート型)またはD4S2(L型)(材質:PBT樹脂)
・適用ケーブル外径:Φ5~Φ6、適用電線サイズ:0.18~0.75mm²以下
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。
